Si vous voulez créer un mur interne à partir d’une arête de la pièce, en voulant obtenir une paroi interne unique (comme dans l’image ci-dessous), il est conseillé de recourir à la modélisation du mur.
Attention : Une fois la paroi modelée, vous ne pouvez plus déplacer le mur interne. Pour le rendre déplaçable à nouveau, il faut utiliser la commande "Réinitialiser" sur l’un des deux murs afin de mettre à zéro toutes les modifications effectuées.
Après avoir dessiné la pièce externe, pour tracer le mur interne indiqué dans l’image, utiliser la commande MODELER MUR -> AJOUTER RETOUR présent dans le ruban.

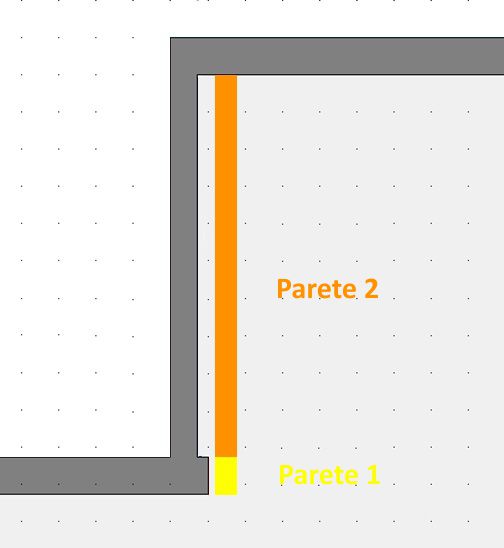

Cette commande s’applique sur la paroi verticale, avec l’intention de couper le mur en l’isolant (partie orange) de la portion représentant l’épaisseur du mur qui devra être allongé (partie jaune).

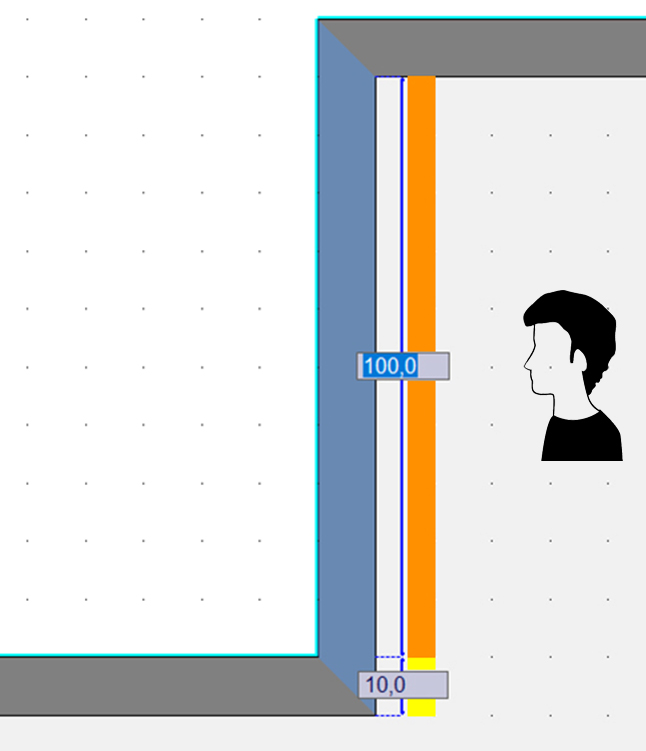

Une fois la commande activée, spécifiez la position de la rentrée sur le mur concerné et ramènez dans les champs appropriés la valeur de départ, c’est-à-dire égale à l’épaisseur du mur que l’on veut insérer/allonger, comme on peut le voir sur l’image.
Le Programme divise le mur au sommet indiqué et maintient fixe la partie du mur à gauche du point sélectionné (en considérant de regarder le mur frontalement de l’intérieur de la pièce) : dans notre cas il s’agit de la paroi de longueur 10 (partie jaune). Par la suite le programme exige d’indiquer le vers de croissance du mur de droite et de son épaisseur. Dans ce cas, il est important d’indiquer une épaisseur inférieure à l’épaisseur de celle du départ pour pouvoir créer une marche de détachement entre les deux portions nouvellement divisées. Une fois l’opération effectuée, le résultat final doit être similaire à celui affiché sur l’image suivante.
Maintenant vous pouvez modifier les longueurs et les profondeurs des murs comme vous le voulez.
Commençons par la paroi numéro 2 Reportons l’épaisseur des parois à la mesure originale (pour modifier l’épaisseur d’une paroi suivre la procédure reportée dans cet article).

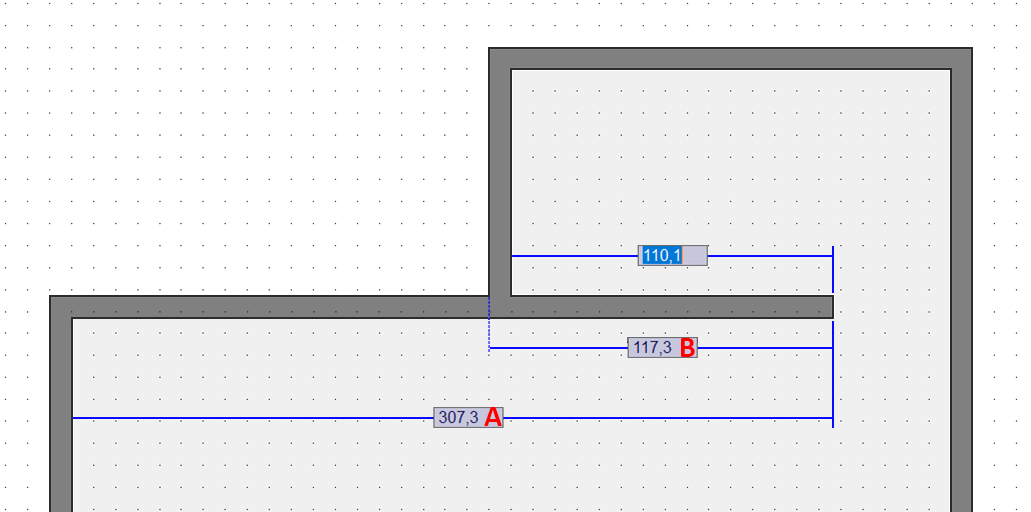

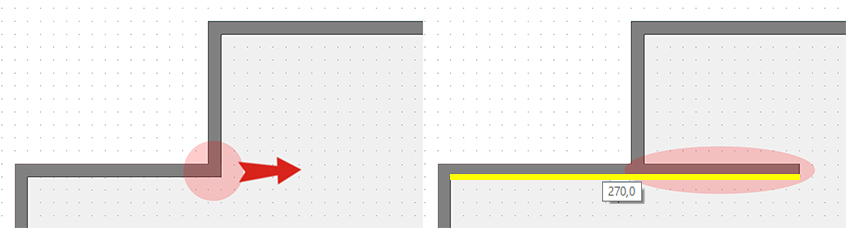

En ce qui concerne la paroi numéro 1, sélectionnez avec le bouton gauche de la souris la partie initiale de la paroi, puis avec un deuxième clic, faites glisser l’extrémité à l’intérieur du compartiment. Dans les champs qui apparaissent, il indique les longueurs désirées. Le programme permet d’indiquer, selon les informations en sa possession :
- La longueur de la paroi totale (A)
- La longueur de seulement du mur interne (B)

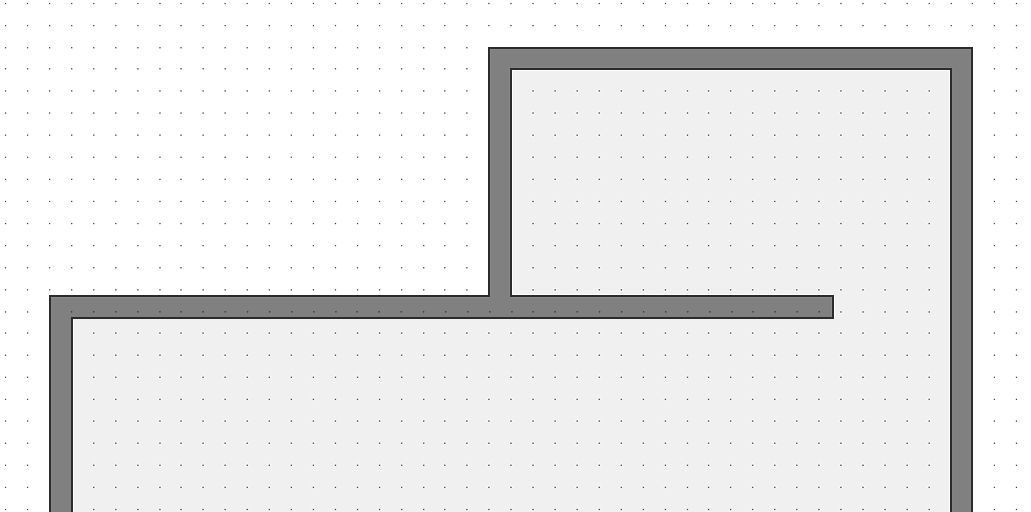

A la fin de la procédure le résultat est le suivant :
Cet article est valable pour les versions 2020 et suivantes
