Avec la commande Nouveau Mur il est possible de créer de nouvelles pièces adjacentes à celles présentes simplement en traçant les murs qui composent le nouvel environnement.

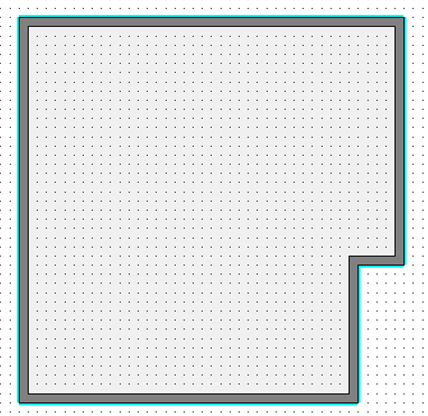

Commençons par une situation de départ comme celle décrite dans l’image suivante :

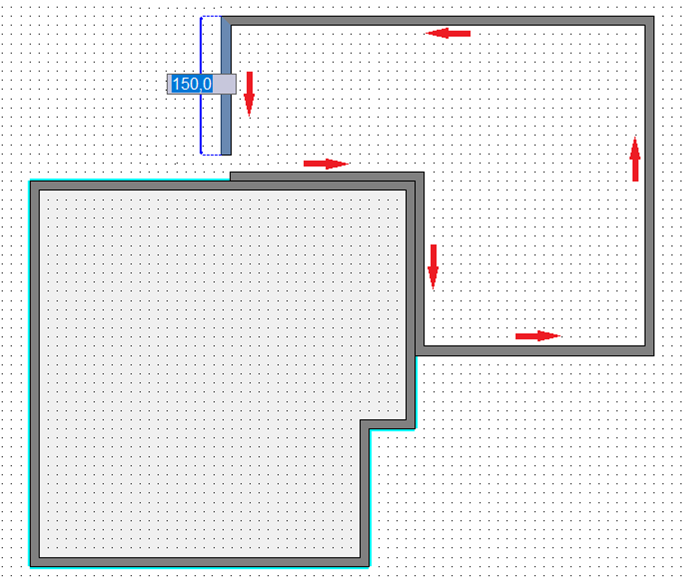

Quand vous sélectionnez la commande Nouveau Mur, vous commencez à tracer les parois qui composent la nouvelle pièce positionnée à côté de celle déjà présente. Bien qu’il soit possible de tracer les murs dans le sens horaire et antihoraire pour dessiner la pièce, nous vous suggérons de sélectionner le mode horaire car dans ce cas les dimensions des parois peuvent être rapportées à l’intérieur du mur (qui est toujours l’information réellement disponible). Pour dessiner les murs vous pouvez indiquer les mesures exactes des champs appropriés, ou alors utiliser les snaps présents sur l’entité déjà disponibles dans le projet.

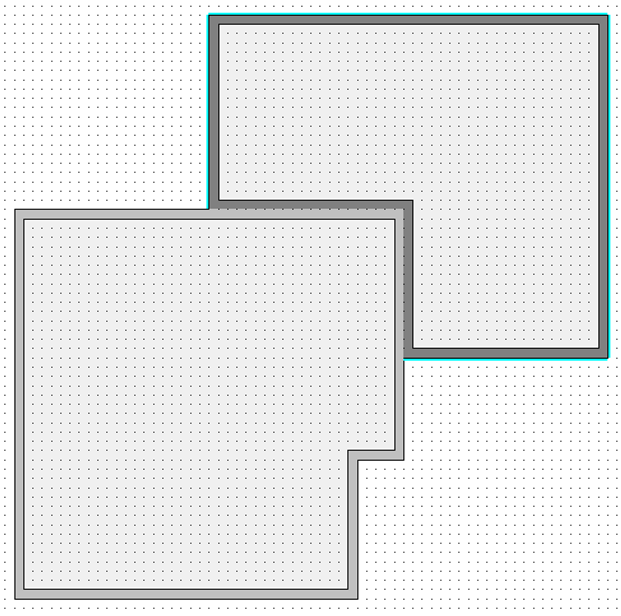

Après avoir tracer le dernier mur, le Programme crée la nouvelle pièce (qui contient également le sol et le plafond) et construit les murs adjacents en un unique mur. Pour modifier l’épaisseur du nouveau mur suivre les instructions reportées dans cet article
L’épaisseur minimum qui peut être assigné à un mur est de 1 cm.

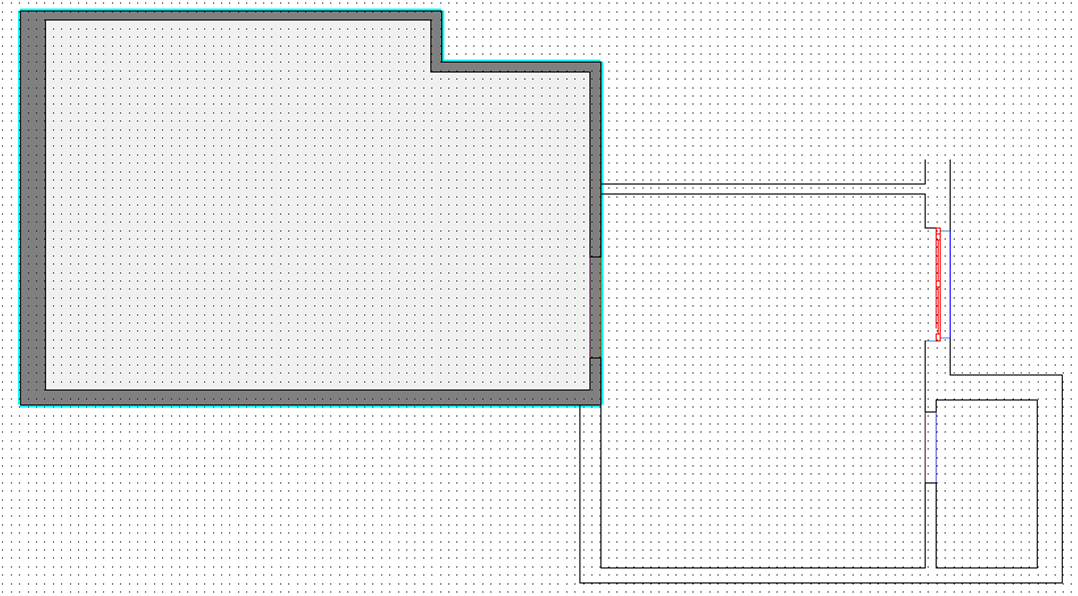

Considérons plutôt une situation de ce type :
Dans ce cas, après avoir cliqué sur la commande Nouveau Mur, vous pouvez commencer directement par l’angle ou alors transversalement à une des parois de la pièce déjà présente.

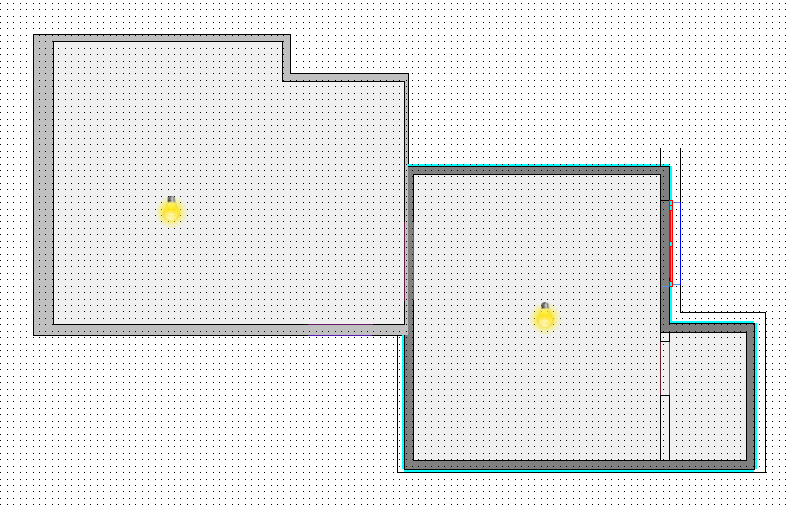

L’avantage de cette démarche est que vous ne devez pas dessiner un profil fermé de murs, mais en utilisant plutôt les architectures de la pièce existante, A la fin de la procédure le résultat sera le suivant :
Cet article est valable pour les versions 2020 et suivantes
