Nous avons déjà parlé dans cet article de la façon de modéliser une paroi de manière simple et rapide (commande "Modèle de mur") : avec cette commande vous pouvez insérer des arêtes ou des retours sur la paroi concerné.

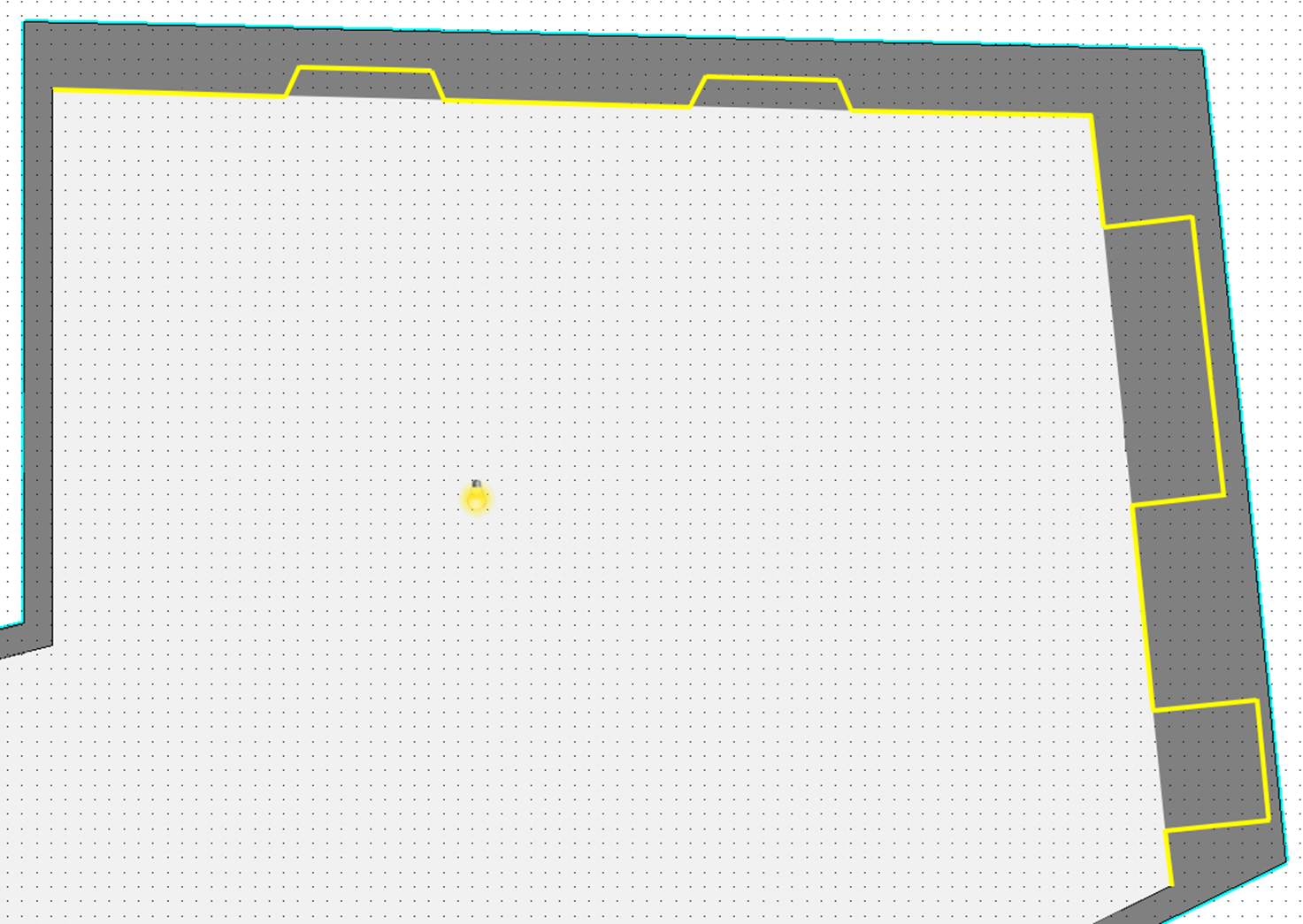

Lorsqu’il est nécessaire un type de modélisation encore plus articulée come dans l’image suivante, où la ligne jaune indique le profil du nouveau mur) positionnez le curseur sur la paroi à modifier (pas sur la structure du mur, mais sur la paroi !) cliquer avec le bouton droit de la souris et activer la commande Modifier -> Modeler.
Si dans le projet est présente également la planimétrie importée come WG ou DXF et s’il y a des parois superposées, en appuyant la touche CTRL durant la phase de sélection, il sera possible de sélectionner seulement la paroi désirée (différemment il sera également possible de cacher le layer du plan DXF).
Activée la modalité d’édition du mur, vous pouvez tracer les lignes de longueur définie par exemple en insérant la valeur numérique de la longueur des champs prévus, ou en utilisant les snaps présents dans DWG du plan importé ( s’il existe).
Après avoir activé la commande, en sélectionnant le bouton droit de la souris vous pouvez utiliser une des suivantes options :
- Changement d’origine (bouton P)qui permet de changer le point de départ ( un des deux extrêmes) pour la modification de la paroi.
- Changement de quota modifiables (combinaisons SHIFT+TAB) qui permet d’exécuter l0insertion en fonction des distances ou à l’angle d’inclinaison.
Avec le curseur vous pouvez tracer la forme de la nouvelle paroi : pour fermer la commande vous devez tracer le segment qui finit sur l’angle opposé à celui du départ.
Les parois modelées, aussi bien les périmètres que les cloisons, ne peuvent être déplacées que si les deux extrémités du mur sont en équerre avec leurs parois adjacentes
Un peu plus en dessous quelques images d’exemple : dans la première les deux extrémités du mur à déplacer forment un angle de 90 degré avec les murs adjacents et donc l’opération de déplacement peut être faite, contrairement aux deux autres, où une ou les deux extrémités ne sont pas orthogonales
| |
|
|
|
Image 1 |
Image 2 |
Image 3 |
Cet article est valable pour les versions 2020 et suivantes
