Pour dessiner un plan qui inclut des murs courbes, vous avez deux options :
1. Sélectionner la commande « Dessiner le plan », si vous créez un nouveau plan ;
2. Utiliser la commande « Polyligne » dans le menu CAO du Ruban, si vous travaillez sur un projet déjà ouvert et souhaitez créer un second plan.
1. Sélectionner la commande Dessiner le plan :

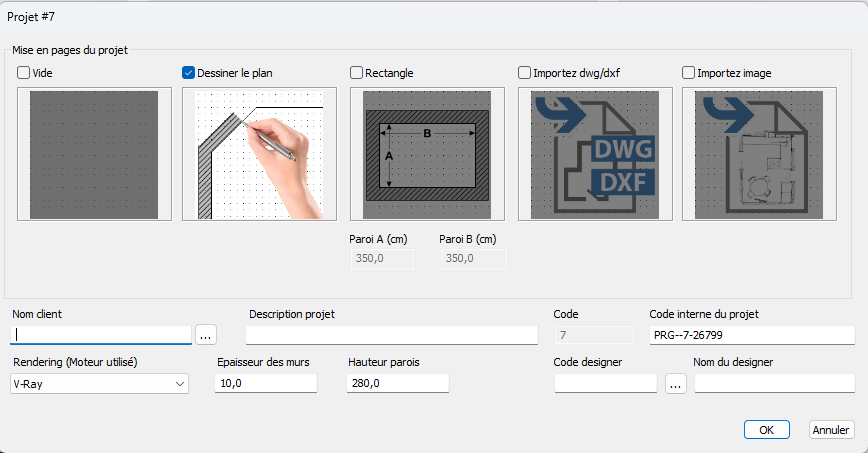

- Si vous disposez d’un fichier image ou d’un fichier DWG/DXF de votre plan, importez-le en sélectionnant une option dans la fenêtre Nouveau Projet. Sinon, choisissez l’option Dessiner LE Plan manuellement et cliquez sur OK.
- Dessinez toutes les parois/murs linéaires du plan dans l'espace de travail, même celles qui doivent être courbées. Tracez toujours la pièce dans le sens horaire.
- Laissez pour la fin le côté où vous souhaitez réaliser la courbe, en veillant toujours à dessiner la pièce dans le sens des aiguilles d'une montre. De cette manière, il sera plus facile de dessiner le mur qui accueillera la courbe, car vous n’aurez pas à calculer l’angle et la longueur de la diagonale, mais simplement à relier le dernier point au premier tracé.
- Fermez la pièce en cliquant sur le point initial ou en faisant un clic droit et en sélectionnant Fermer pièce.

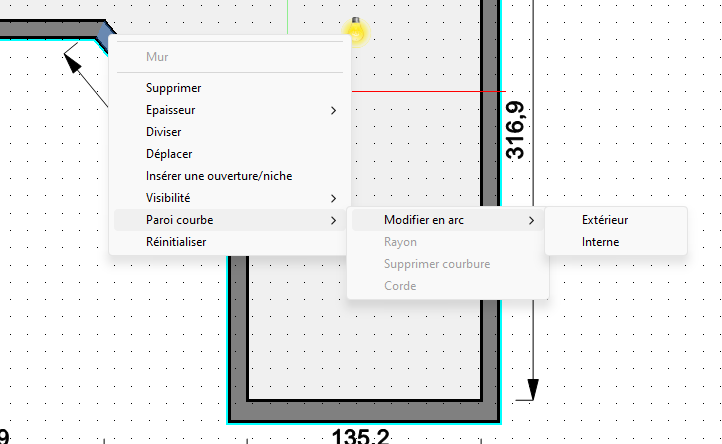

- Une fois la pièce fermée, faites un clic droit sur le mur que vous voulez transformer en mur courbe. Sélectionnez l’option Paroi Courbe > Modifier en arc > Intérieur/Extérieur, selon la direction de la courbe souhaitée.

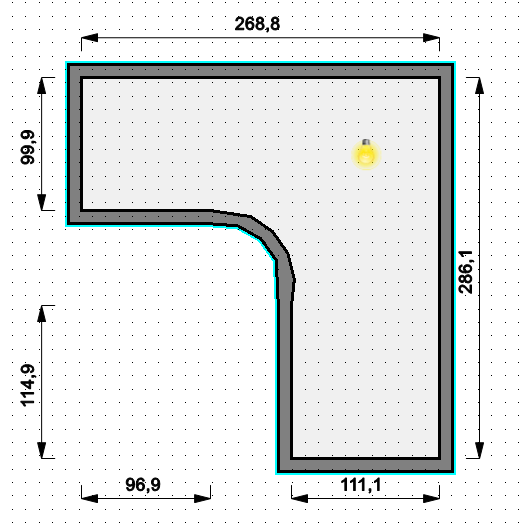

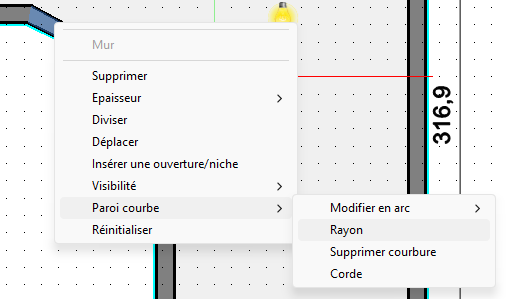

- Faites un clic droit sur le mur courbe pour modifier son rayon. Sélectionnez l'option Paroi Courbe > Rayon, entrez la dimension souhaitée, puis appuyez sur Entrée.
2. Utiliser la commande « Polyligne »
- Dans l’espace de travail du projet, sélectionnez la commande Polyligne du ruban CAO.
- Dessinez d'abord les murs linéaires du plan, en laissant pour la fin la section où vous souhaitez créer un mur courbe.
- Pour dessiner le mur courbe, cliquez sur le bouton Arc dans le menu CAD et sélectionnez l'option Point-Point-Rayon. Assurez-vous que l’option Ortho est désactivée (vous pouvez l’activer/désactiver avec la touche "O").
- Cliquez sur deux points pour définir les extrémités de l’arc et spécifiez le rayon de courbure. Appuyez sur Entrée pour confirmer.
- Une fois le tracé de la pièce terminé, passez à la création de la pièce en utilisant les entités géométriques tracées.
- Sélectionnez la commande Pièce à sélectionner dans le menu du ruban CAO. Utilisez la sélection multiple pour inclure toutes les entités géométriques nécessaires. Par exemple, cliquez sur le point A, maintenez le bouton gauche de la souris, déplacez-vous jusqu'au point B, puis relâchez pour compléter la sélection.
- Une fois toutes les entités sélectionnées, appuyez sur Entrée pour finaliser la commande. Si toutes les entités définissent une zone fermée, la pièce sera créée automatiquement, avec l’épaisseur des murs incluse.
Cet article est valable pour les versions 2021 et suivantes
