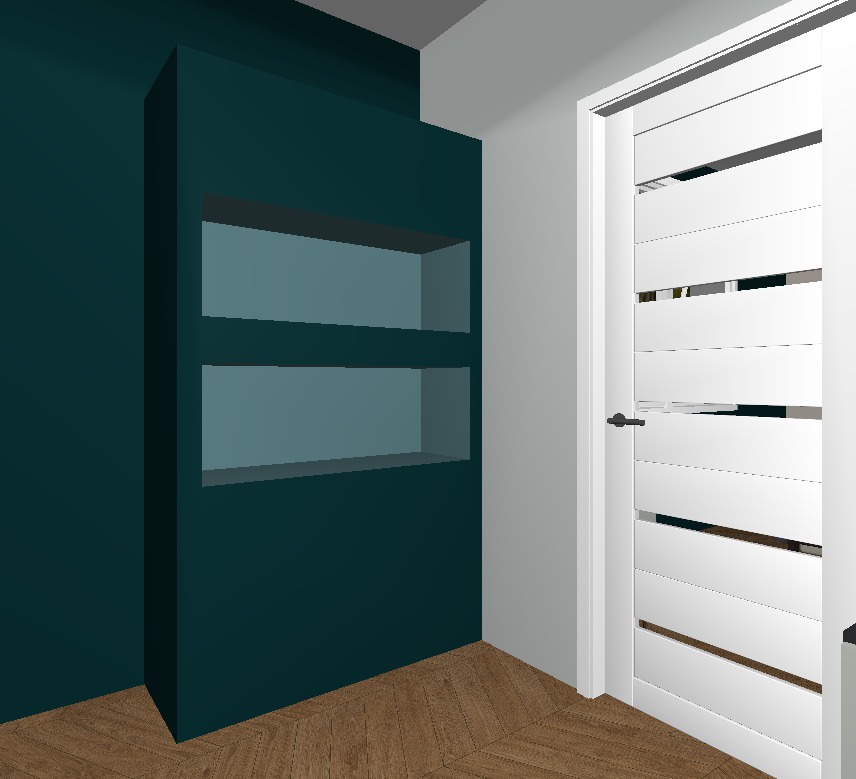

Un objet 3D est une forme tridimensionnelle, comme un parallélépipède, de différentes dimensions et élévations, sur laquelle il est possible d'appliquer des revêtements ou des matériaux. Sur ces objets, il n'est pas possible d'insérer des ouvertures ou de créer des niches automatiquement, mais on peut tout de même créer des trous en utilisant la "soustraction booléenne" de volumes. Cette méthode permet de réaliser des éléments 3D personnalisés comme des meubles ouverts, des lavabos ou des baignoires en maçonnerie, à partir de simples parallélépipèdes.
Pour percer un objet 3D, on applique la logique de la soustraction de volumes par l'interpénétration de solides.
Étapes à suivre pour créer un trou :
-

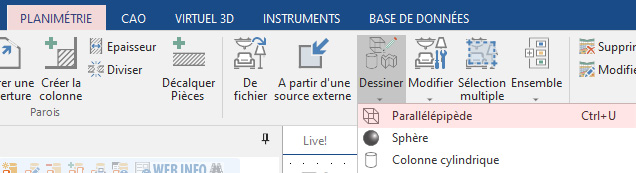

Création de la forme 3D : Depuis la fenêtre du plan, utilisez les outils CAO (plus d'informations dans cet article) ou la commande PARALLÉLÉPIPÈDE dans la section DESSINER de la barre d'outils.
-

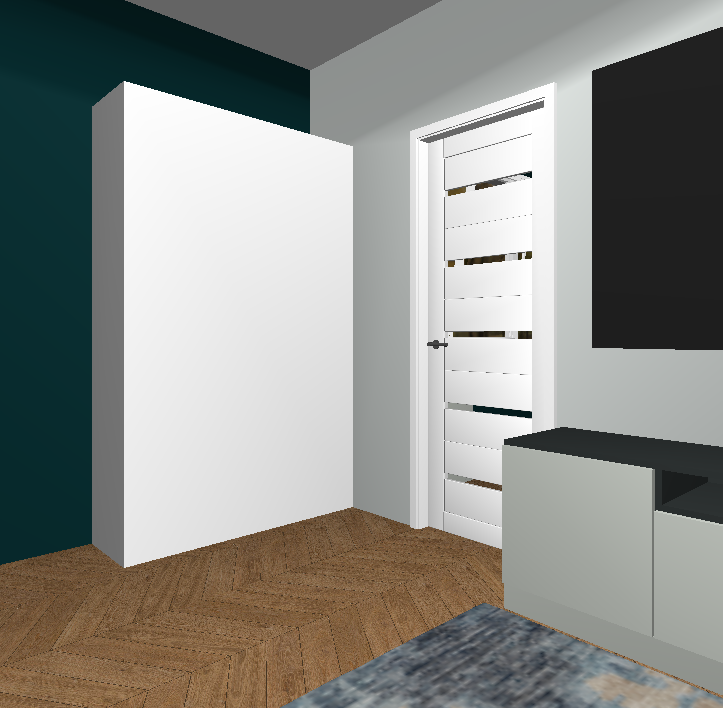

Création du premier volume : Créez le premier volume que vous souhaitez percer.
-
Création du second volume : Créez un second volume qui représente la portion de solide à soustraire. Positionnez ce volume à l'endroit où le trou doit être créé.
-

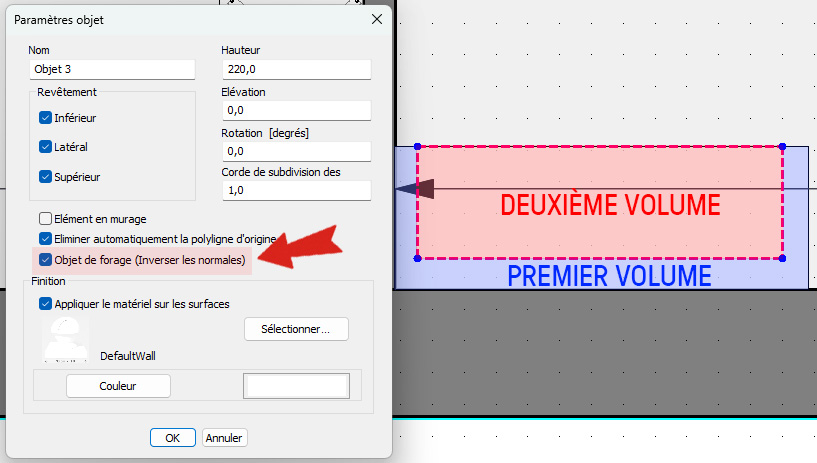

Inverser les normales : Activez l'option "INVERSER LES NORMALES" dans la fenêtre de création de l'objet pour préparer l'opération de soustraction.

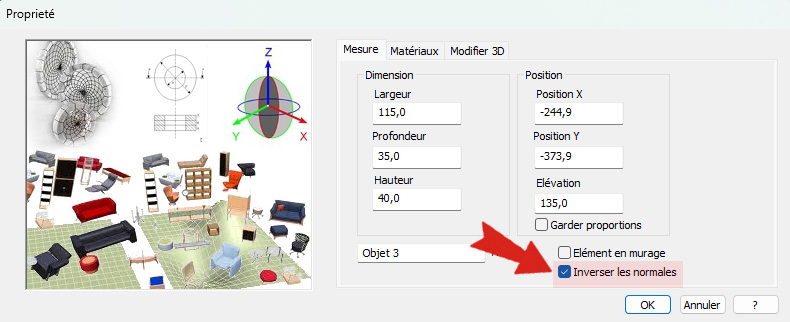

Vous pouvez également trouver cette option dans le menu des propriétés de l'objet en le sélectionnant avec un clic droit > Propriétés > INVERSER LES NORMALES.
-

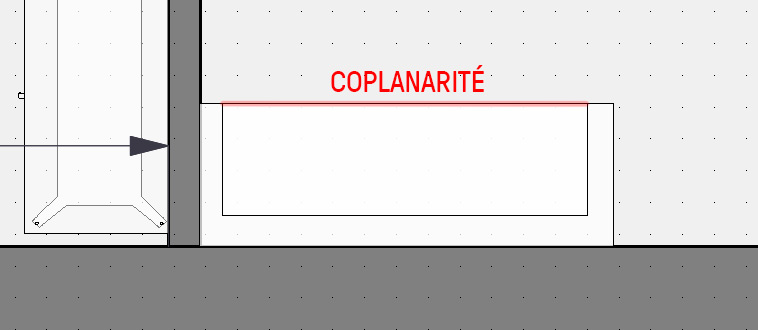

Positionnement de l'objet : Insérez le second volume à l'intérieur du premier, en l'interpénétrant complètement. Assurez-vous que la face qui délimite l'ouverture est parfaitement alignée avec la face du volume hôte (coplanarité).
Pour obtenir un alignement précis, vous pouvez utiliser la fonction "Point + Delta".
Considérations supplémentaires
-

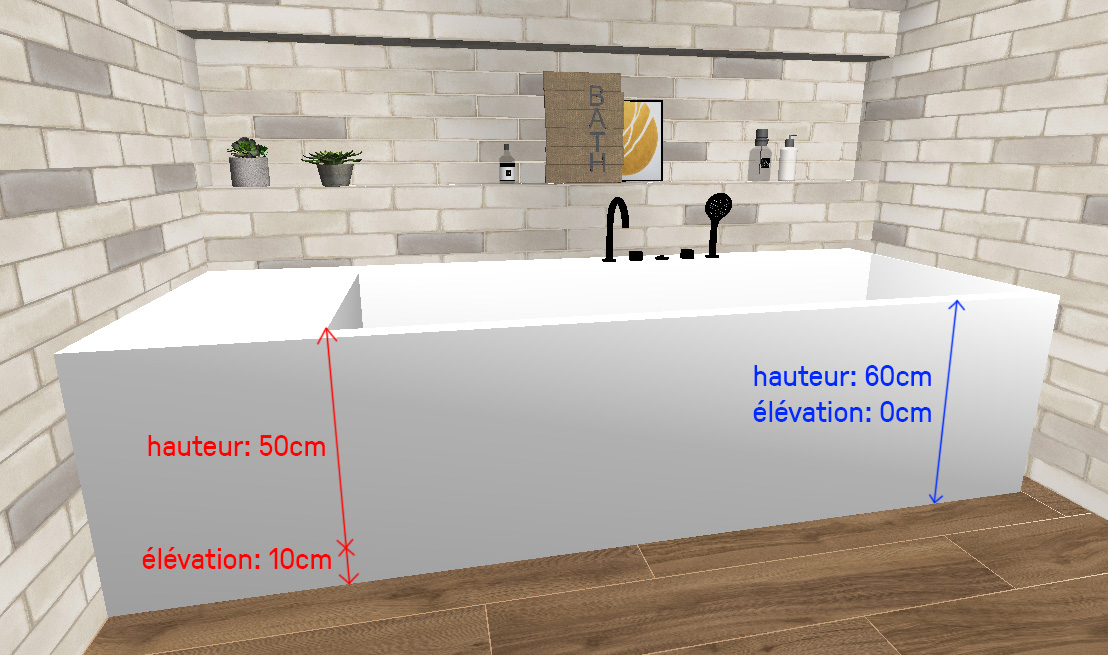

Percer des surfaces supérieures : Lorsque vous devez percer la surface supérieure d'un objet 3D, comme une baignoire, un plan avec lavabo ou une piscine, il est essentiel de régler correctement les mesures d'élévation et de hauteur des objets. Par exemple, si le volume à soustraire a une hauteur de 50 et que le volume à partir duquel on soustrait a une hauteur de 60 cm, positionnez le volume à soustraire à 10 cm d'élévation. De cette façon, vous obtenez une parfaite coplanarité avec le plan supérieur de l'objet à percer.
-

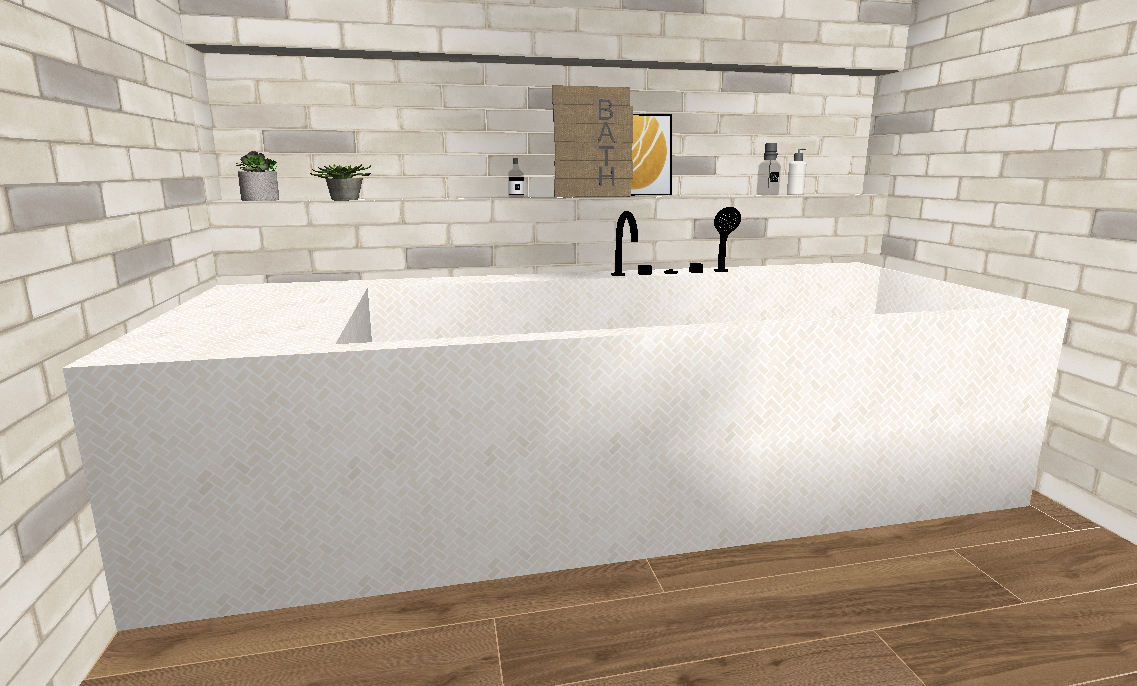

Revêtir l'intérieur d'une niche : Pour revêtir l'intérieur d'une niche, il suffit de glisser les matériaux directement dans la fenêtre de navigation.
-
Problèmes d'affichage : Si, dans la fenêtre de navigation virtuelle, le trou créé n'est pas visible, essayez de recharger la vue en utilisant la commande, dans la barre d'outils NAVIGATION > METTRE À JOUR LA VUE.
Articles connexes :
- Dessiner un objet 3D avec les outils CAD
- Revetir une baignorie en maçonnerie
- Créer une baignoire en maçonnerie
Cet article est valable à partir de la version 2022
