Pour créer une baignoire encastrée, suivez ces étapes :

1. Ouvrez la section CAO de la barre d'outils dans la fenêtre Planimétrie.

2. Sélectionnez la commande POLYLIGNE ou RECTANGLE pour dessiner l'objet que vous souhaitez créer.

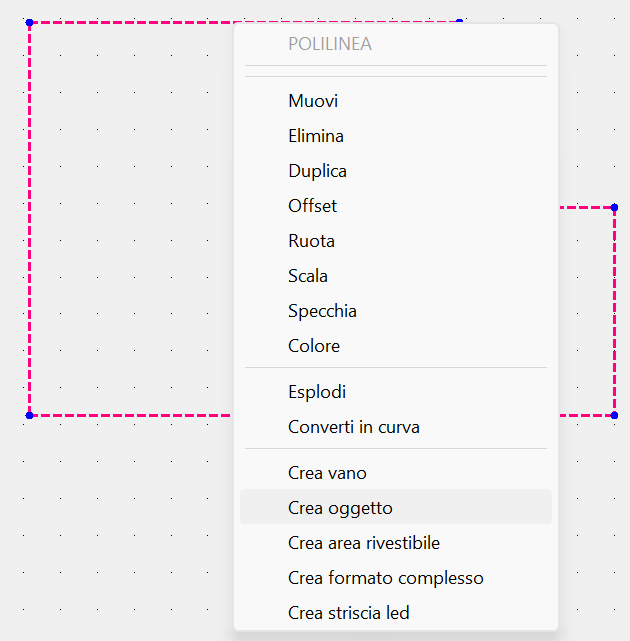

   Commencez à dessiner la forme en cliquant avec le bouton gauche de la souris. Une fois la forme tracée, cliquez sur le point de départ ou faites un clic droit > FERMER > CRÉER OBJET.

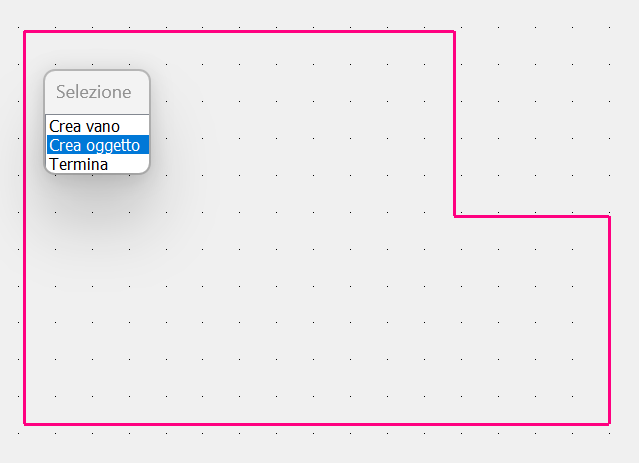

   • Si la fenêtre SÉLECTION ne s'affiche pas ou a été fermée, sélectionnez la polyligne en faisant un clic droit et choisissez CRÉER OBJET.

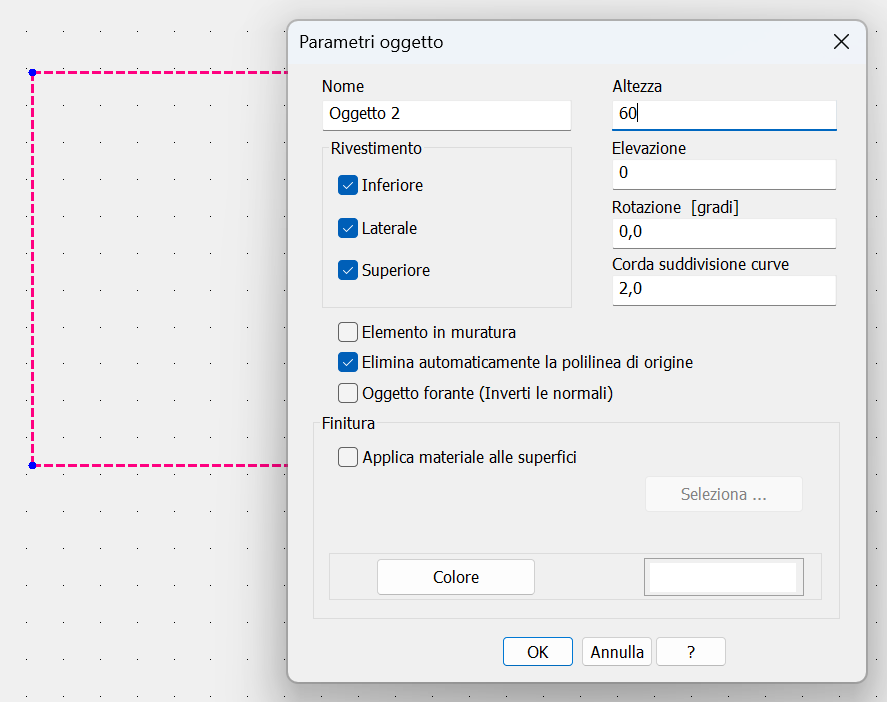

3. Créez l'objet en saisissant les paramètres suivants :
   • Hauteur : hauteur de l'extrusion de la forme créée.
   • Élévation : élévation de l'objet par rapport à la surface sur laquelle il est créé. Depuis la vue "Planimétrie", cela correspond à la distance par rapport au sol, et depuis la vue "Mur 2D", à la distance par rapport au mur.
   • Corde : nombre de segments dans lesquels le périmètre sera divisé. Pour les lignes courbes, il est recommandé que la corde de subdivision soit suffisamment petite pour bien approcher la courbe. Ne descendez pas en dessous de 2 cm si vous souhaitez utiliser des matériaux de revêtement pour ne pas ralentir ou alourdir le projet et pour permettre également la pose de mosaïques (souvent des carreaux de 2 cm).

4. Sélectionnez la baignoire en effectuant une recherche dans le champ "Recherche" de la fenêtre "Composants du MOBILIER" en utilisant les termes "encastrée" ou "auto-perforante". Ces types de baignoires ont la caractéristique de percer automatiquement la maçonnerie.

5. Positionnez la baignoire : Utilisez la touche "H" sur le clavier pour positionner la baignoire sur la maçonnerie. (Consultez les instructions sur "Comment positionner un lavabo sur un plan - Touche H").

6. Mettez à jour la vue : Actualisez la fenêtre de navigation en utilisant la commande "Mettre à jour la vue" pour vous assurer que la baignoire est correctement positionnée et affichée.

Articles connexes :

• Revêtir une baignoire en maçonnerie
• Dessiner un objet 3D avec les outils CAO
• Comment percer un objet 3D

Cet article est valable pour les versions 2017 et suivantes
