Après avoir vu comment utiliser les outils CAO dans cet article, voyons comment créer un objet 3D :
-
Ouvrez la section CAO de la barre d'outils dans la fenêtre Planimétrie.
-
Sélectionnez la commande POLYLIGNE ou RECTANGLE pour dessiner l'objet que vous souhaitez créer.

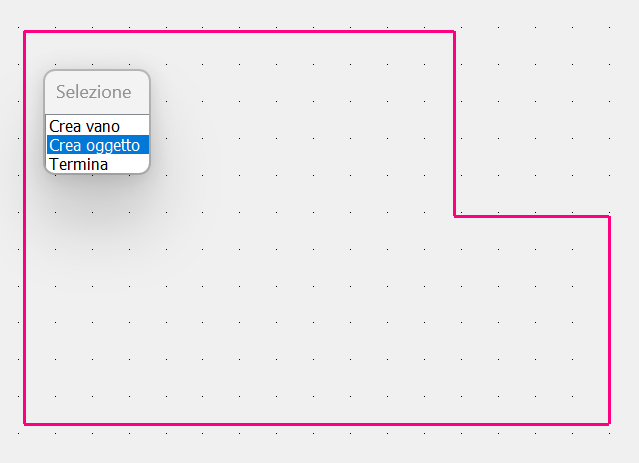

Commencez à dessiner la forme en cliquant avec le bouton gauche de la souris. Une fois la forme tracée, cliquez sur le point de départ ou faites un clic droit > FERMER > CRÉER OBJET.-

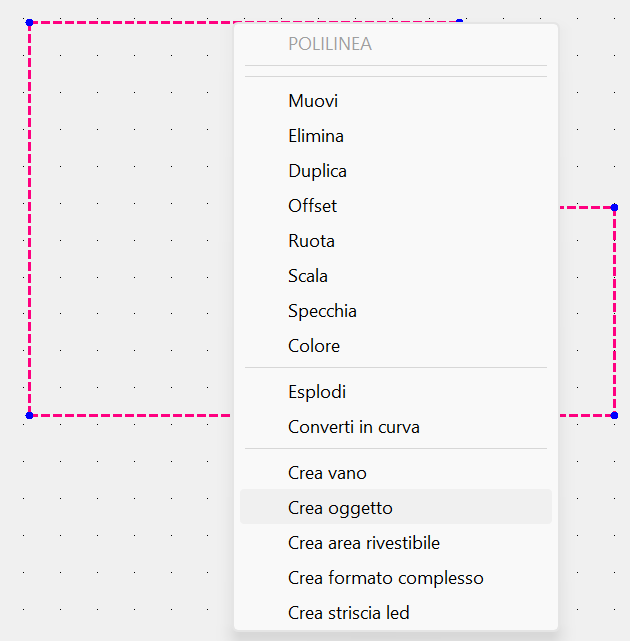

Si la fenêtre SÉLECTION ne s'affiche pas ou a été fermée, sélectionnez la polyligne en faisant un clic droit et choisissez CRÉER OBJET.
-

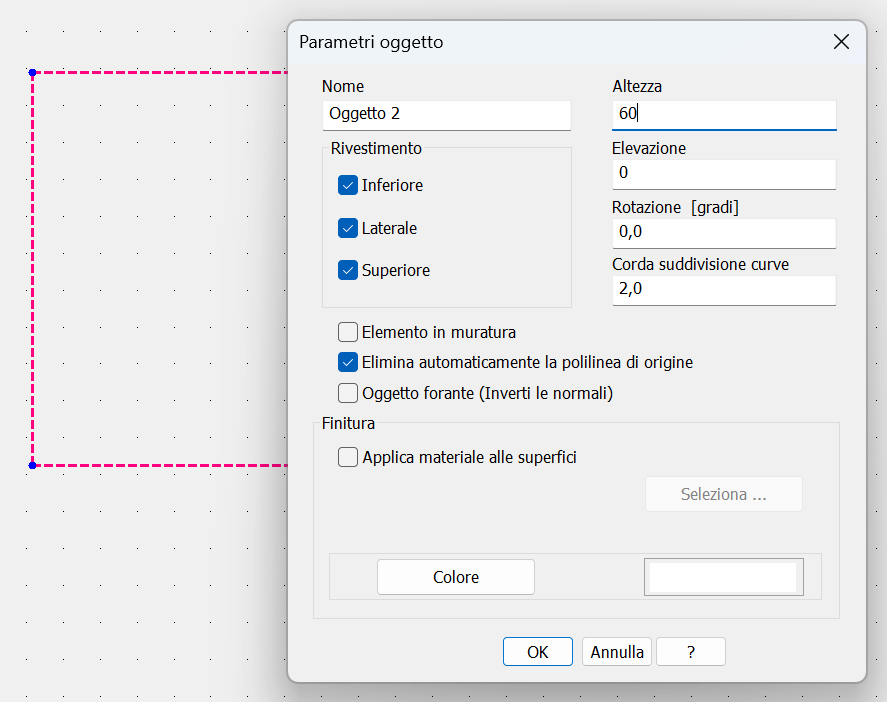

- Créez l'objet en saisissant les paramètres suivants :
- Hauteur : hauteur de l'extrusion de la forme créée.
- Élévation : élévation de l'objet par rapport à la surface sur laquelle il est créé. Depuis la vue "Planimétrie", cela correspond à la distance par rapport au sol, et depuis la vue "Mur 2D", à la distance par rapport au mur.
-
Corde : nombre de segments dans lesquels le périmètre sera divisé. Pour les lignes courbes, il est recommandé que la corde de subdivision soit suffisamment petite pour bien approcher la courbe. Ne descendez pas en dessous de 2 cm si vous souhaitez utiliser des matériaux de revêtement pour ne pas ralentir ou alourdir le projet et pour permettre également la pose de mosaïques (souvent des carreaux de 2 cm).
Il est également possible de choisir le matériau à appliquer aux surfaces de l'objet, en le sélectionnant parmi les matériaux disponibles dans la base de données du programme.
Une fois que vous avez cliqué sur "OK", vous retournerez au plan du projet, où il sera possible de déplacer l'objet et de le positionner à l'endroit souhaité.
Articles connexes :
Cet article est valable pour les versions 2020 et suivantes
