Quante volte ci siamo trovati in situazioni dove non era possibile nascondere le pareti
esterne, come ad esempio nei multivano?
I Piani di clipping (Clipping Plane) o Piani di sezione permettono di posizionare il punto di vista del rendering in tutte quelle situazioni in cui la vista è impedita da ostacoli come, ad esempio, oggetti, pareti o anche interpareti in presenza di progetti di multivano.
Questa funzione permette di “sezionare” tutte le parti della scena posizionate fra il punto di vista e il piano di sezione: resta altresì visibile tutto ciò che interseca il piano di sezione e/o che si trova oltre ad esso rispetto al punto di vista.

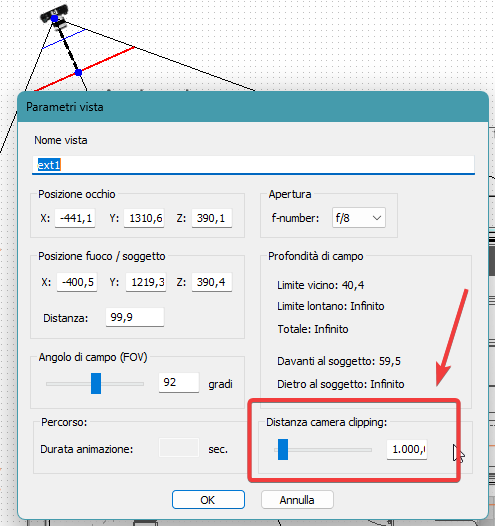

Questo comando si può applicare solo su viste precedentemente salvate, ed è attivabile e gestibile sia dalla planimetria (click destro sulla camera/punto di vista salvato precedentemente),

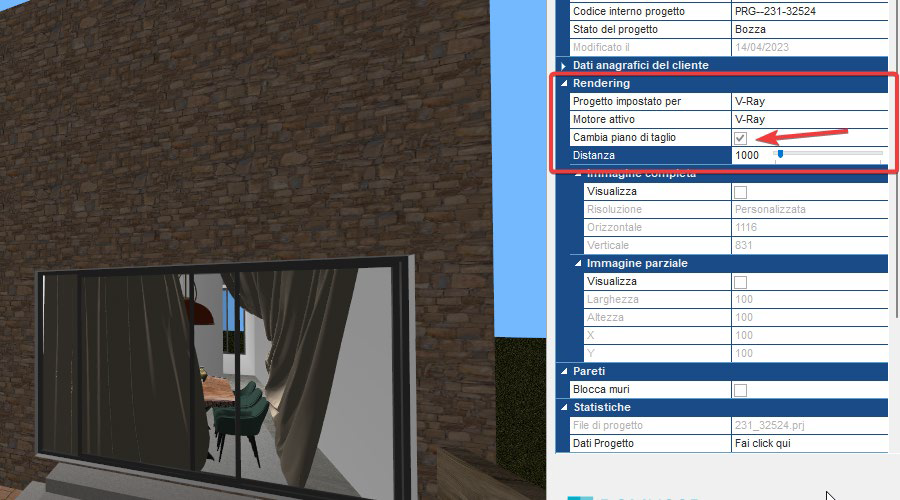

sia dalla finestra delle proprietà della navigazione (dopo aver attivato correttamente il punto di vista salvato precedentemente),

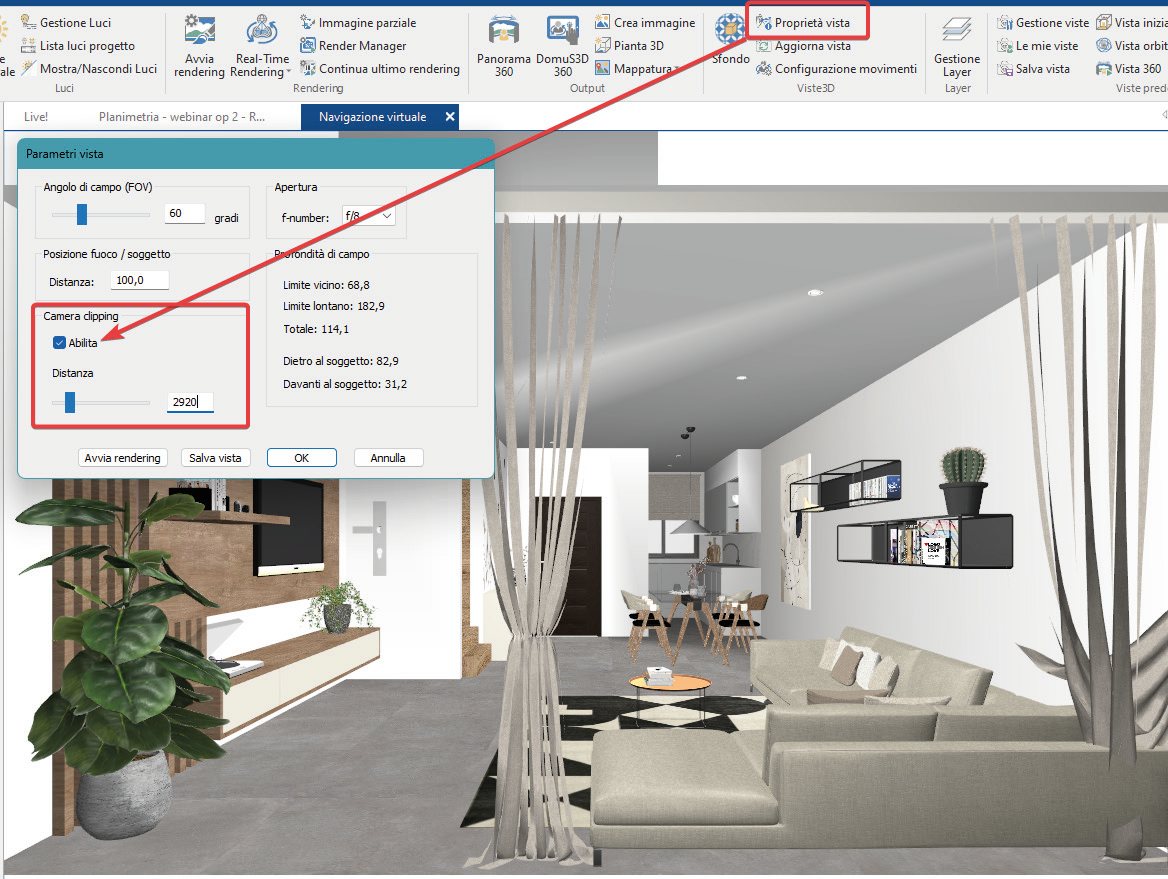

ed anche dal comando in Ribbon “Proprietà vista” nella finestra di navigazione
Questo articolo è valido per la versione 2023
