Le strisce LED sono delle strisce, o nastri, su cui sono dislocati piccoli chip LED ad intervalli regolari. Le strisce sono disponibili in diverse lunghezze, posizionate solitamente per evidenziare luoghi di transito (come ad esempio i gradini di una scala) o di postazioni operative (ad esempio sotto i pensili di una cucina), o intorno ad oggetti (ad esempio gli specchi).
La caratteristica dei led è quella di erogare luce di forte intensità con un consumo energetico molto limitato, con una distribuzione luminosa puntiforme diversa da quella delle altre luci comuni come faretti e neon.

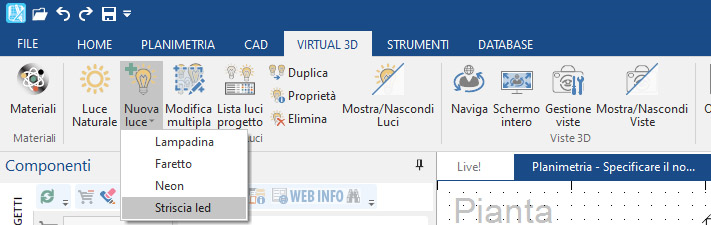

Puoi realizzare una striscia led utilizzando il comando Nuova Luce -> Striscia Led presente nella sezione “VIRTUAL 3D” della Ribbon.
Una volta attivato il comando puoi tracciare una o più linee con il tasto sinistro del mouse, che rappresentano il percorso geometrico (spezzata)della striscia luminosa.
Ad ogni singolo click viene fissato il punto di applicazione di un tratto della striscia: analogamente ai comandi CAD “Linea” e “Polilinea”, in fase di tracciamento hai la possibilità di tracciare linee ortogonali con il tasto “O”. E’ anche possibile accedere ad un menù contestuale, tramite click destro del mouse, in cui sono disponibili i seguenti comandi:
- Punto 2D: permette di indicare un punto fornendo le sue coordinate 2D (x, y): questa modalità può essere utile quando si conosce un punto esatto in coordinate (x,y) della scena, informazione, questa, che si può ottenere usando il comando Strumenti à Info punto.
- Continua: prosegui il disegno a mano libera in planimetria.
- Termina: chiude e conferma il tracciamento della striscia led appena tracciata (in alternativa si può usare il tasto INVIO della tastiera);
- Annulla: annulla l’intero comando e rimuove la striscia led.
Con una striscia LED si possono tracciare delle forme diverse, a partire dalla semplice linea o polilinea, includendo anche curve o addirittura creare geometrie più articolate come ad esempio scritte o tratti artistici. Per creare una striscia led con caratteristiche più complesse, ti consigliamo di utilizzare geometrie 2D CAD del disegno geometrico come bozze di sfondo (usando linee, polilinee, archi, ecc.) che poi possono essere “ricalcate” sfruttando gli appositi snap, in fase di tracciamento della striscia led.
Una volta ultimato il disegno del profilo della , devi indicare l’orientamento della luce in base al posizionamento e all’effetto che vuoi ottenere in fase di rendering. Una striscia led posta sotto i pensili della cucina dovrà avere la luce orientata verso il basso, mentre se è posizionata in un controsoffitto la luce dovrebbe essere rivolta verso le pareti della stanza.

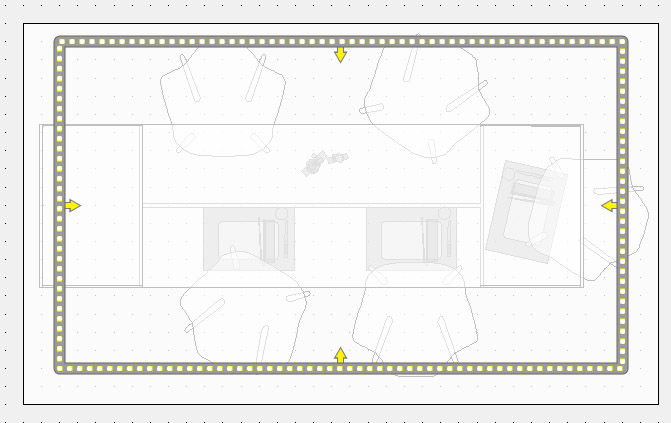

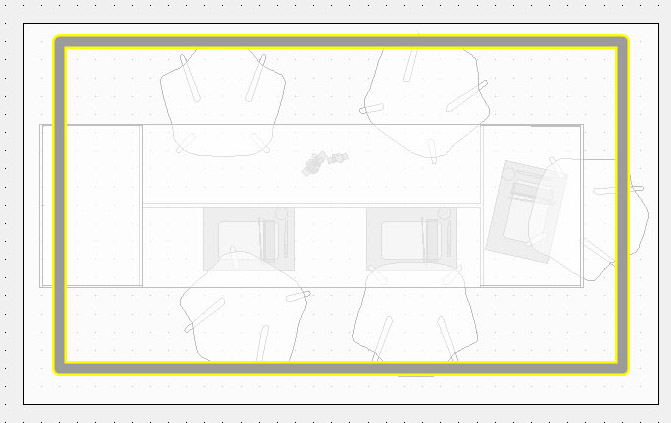

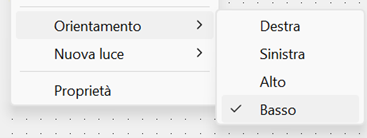

Per accedere alla funzione Orientamento, effettua un click destro sulla striscia led in pianta e seleziona il suddetto comando dal menù contestuale. Scegli la direzione della luce che ritieni più opportuna: a seconda dell’orientamento scelto la rappresentazione grafica della striscia assume un aspetto diverso:
| Alto | Basso |
| Sinistra | Destra |
Nel menù contestuale che appare, effettuando un click destro sulla striscia led, sono disponibili i seguenti comandi comuni anche alle altre tipologie di luce artificiale:
- Spegni/Accendi: consente di accendere/spegnere la fonte di luce senza eliminarla dal progetto. Lo stato corrente della luce è rappresentato graficamente in modo autoesplicativo;
- Elimina: consente di eliminare la luce dal progetto;
- Proprietà: consente di accedere alla finestra delle proprietà e modificarne i valori (vedi articolo Luce artificiale KB174)
- Duplica: consente di duplicare o replicare in serie la fonte di luce;
Analogamente alle altre luci è possibile selezionare la striscia led tramite click destro del mouse anche nella vista di Navigazione 3D ed accedere alla finestra delle proprietà, oppure è possibile spostarla con il comando Muovi 3D.
A questo tipo di luce non può essere associato un file IES.
Oltre che in planimetria, è possibile creare una striscia led anche in finestra Parete 2D e questo può essere utile, ad esempio, per creare forme particolari o scritte luminose sulla parete.
Accedi alla finestra Parete 2D dove vuoi applicare la luce e utilizza i comandi della toolbar CAD per tracciare la geometria della striscia. Dopo aver disegnato il profilo completo puoi unire le entità grafiche tracciate in un’unica polilinea con il comando Polilinea da Selezione.
Seleziona la polilinea appena creata mediante click destro del mouse ed esegui il comando Crea striscia led. Inserisci il valore della distanza dalla parete (scostamento dal muro) e conferma con il tasto OK. La striscia led appena creata sarà visibile nella finestra Parete2D in cui l’hai creata, ma la potrai vedere nella finestra di Navigazione Virtuale.

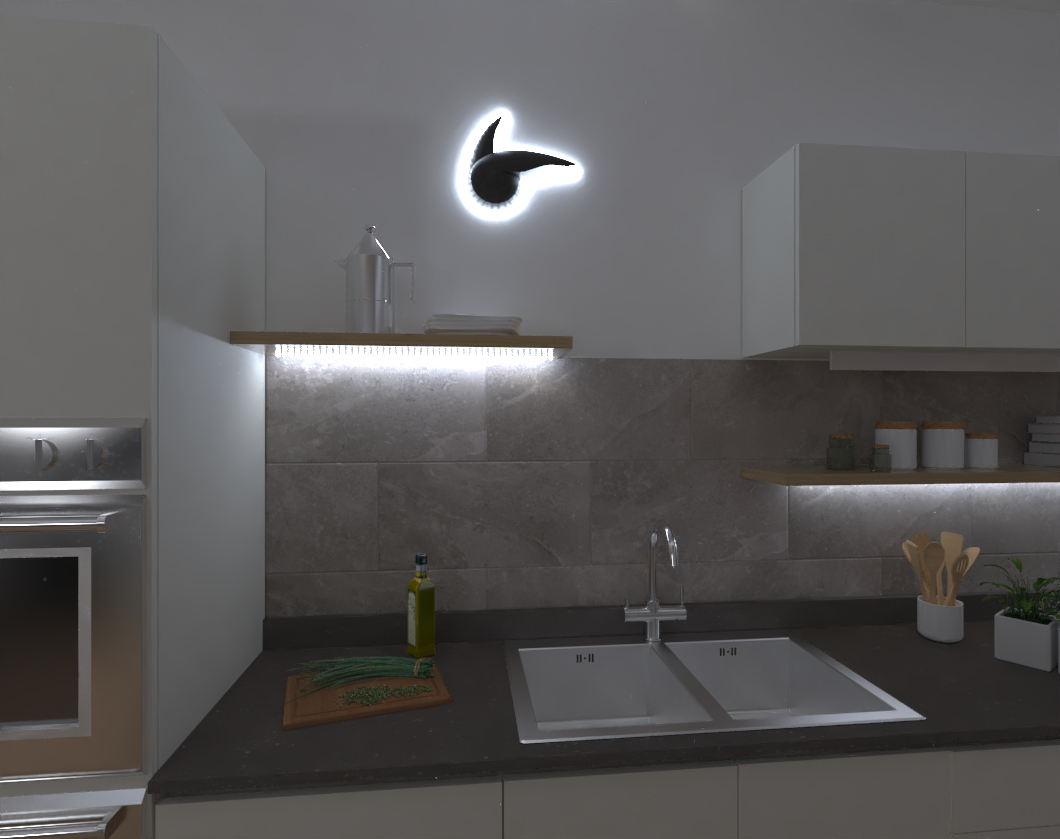

Vediamo un esempio di applicazione di una striscia led attorno ad un elemento d’arredo presente in progetto (vd. prossima immagine):
Inizia aprendo la finestra Parete2D dove si vuole inserire la striscia led (dalla finestra di Navigazione virtuale fare click sul pulsante “Modifica Posa” e poi indica con un click sinistro la parete interessata).
Crea la polilinea 2D che corre tutta attorno al profilo dell’elemento: puoi creare direttamente la polilinea con comando “Polilinea” dalla toolbar CAD, oppure creare diverse entità geometriche e poi unirle tramite comando “Polilinea da selezione”.

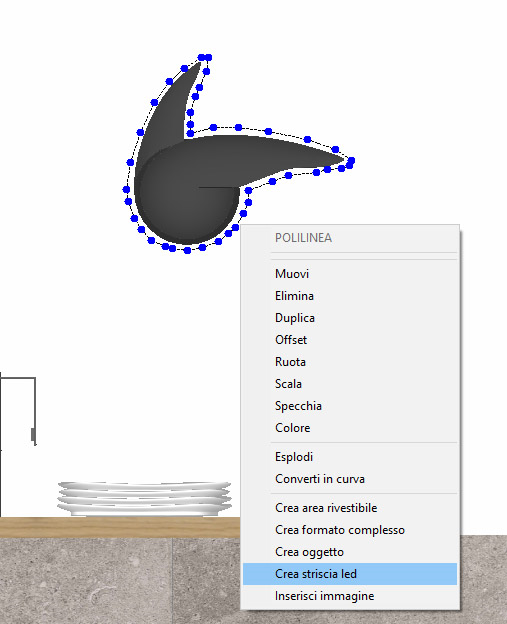

Fai click destro sulla polilinea e selezionare il comando “Crea striscia led”. Imposta la distanza dalla parete e conferma con il tasto Ok.
Infine consigliamo di impostare manualmente l’orientamento desiderato della luce.
Questo articolo è valido per la versione 2020 e successive
