Importazione e gestione di oggetti 3D da file esterni (DXF, 3DS, FBX, SKP, OBJ)

DomuS3D consente di caricare librerie esterne di oggetti 3D nei formati 3DS, DXF, FBX, OBJ e SKP.

In questo articolo vedremo come:

• caricare un file 3D direttamente nel progetto dalla finestra di planimetria

• salvare un nuovo elemento 3D nel database

• salvare gruppi di elementi 3D nel database

se vuoi approfondire nello specifico la ricerca e il caricamento degli elementi Sketchup di 3DWarehouse clicca qui

Caricare un file 3D direttamente nel progetto dalla finestra di planimetria

1. Apri la sezione PLANIMETRIA nella Ribbon (barra degli strumenti) e seleziona il comando Da File.
2. Individua il file 3D precedentemente salvato sul disco e selezionalo per l'importazione.

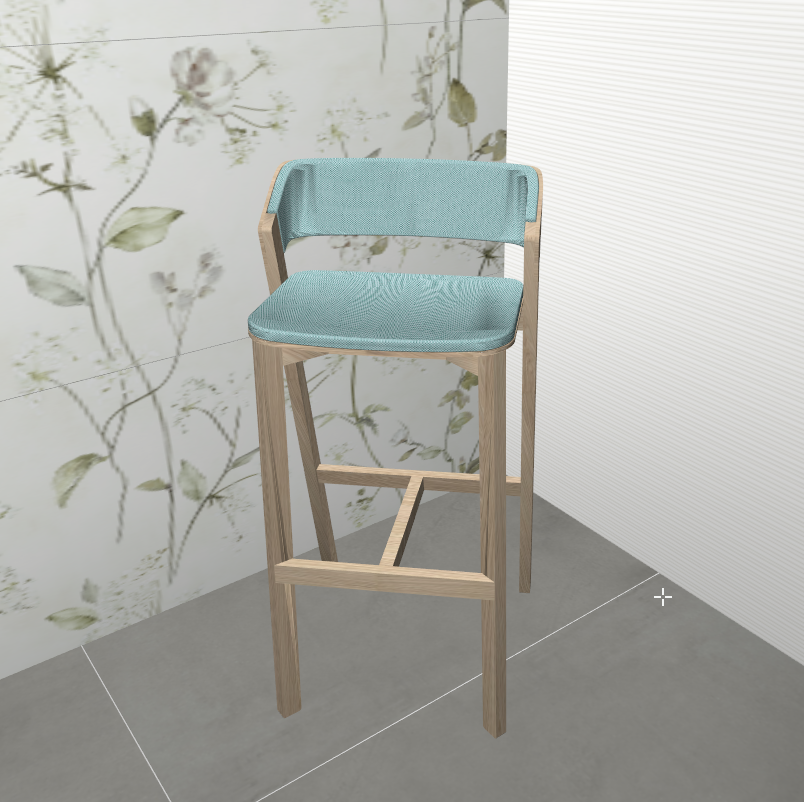

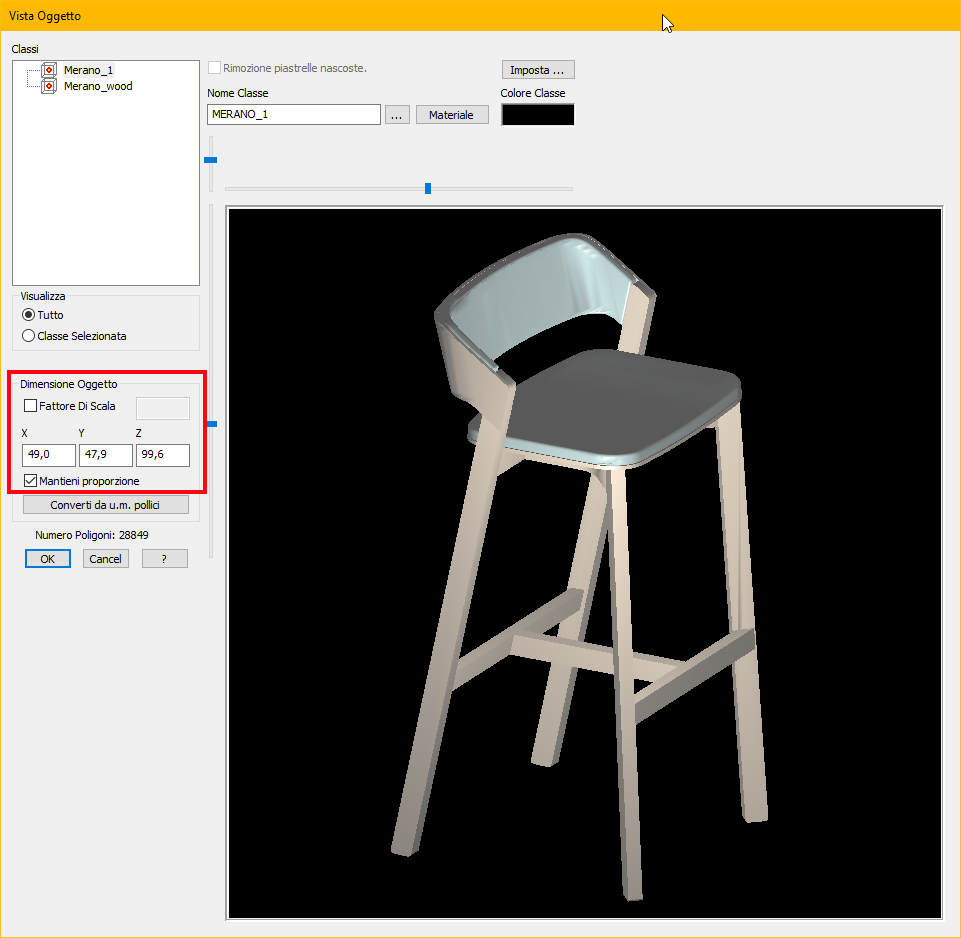

3. Nella finestra di importazione, verifica la scala dell'oggetto per assicurarti che le dimensioni siano corrette. Dopo aver confermato, l'oggetto sarà inserito nella planimetria e potrà essere posizionato come qualsiasi altro oggetto standard dalla libreria.

Questo oggetto sarà disponibile soltanto all’interno del progetto in cui è stato collocato, in quanto questa procedura non lo inserisce automaticamente nel database di Applicazione.

Salvare un nuovo elemento 3D nel database

Gli oggetti importati tramite questa procedura rimangono disponibili solo all'interno del progetto corrente. Se desideri salvare l'oggetto nella libreria interna di DomuS3D per utilizzarlo in altri progetti, segui queste istruzioni:

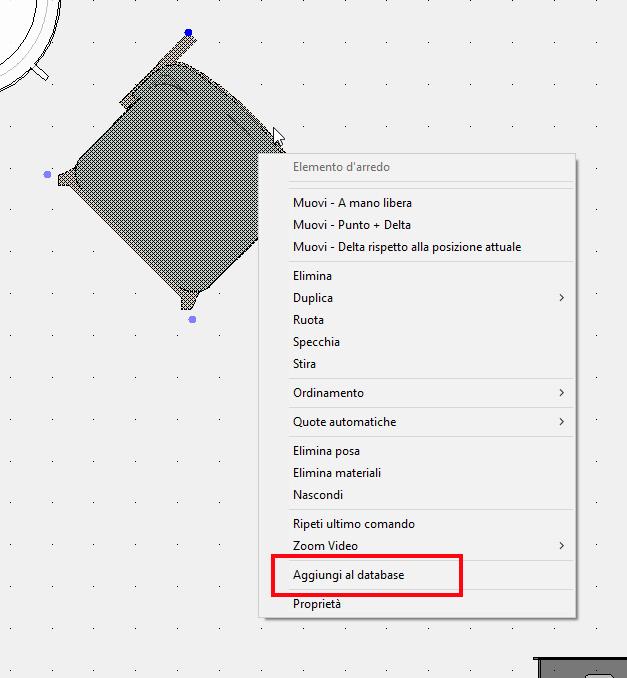

1. Fai clic destro sull'oggetto e seleziona l'opzione Aggiungi al database

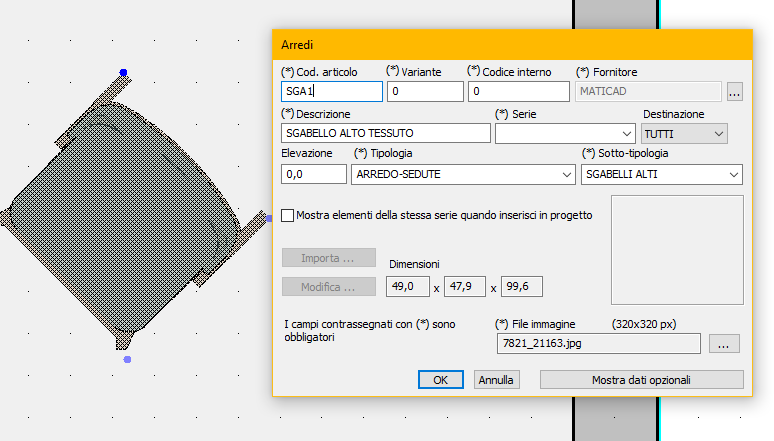

2. Compila le informazioni richieste, come :
   • Cod. articolo (*obbligatorio): codice che viene visualizzato poi a preventivo
   • Variante (*obbligatorio): questo campo viene utilizzato per inserirei arredi con stesso Cod. articolo. Se ad esempio voglio utilizzare il cod. articolo "SGA1" per tutti gli sgabelli, Specifico però un valore alfanumerico diverso per ognuno. (Se non è necessario puoi utilizzare “0”)
   • Codice interno (NON obbligatorio): come nel caso precedente della Variante, questo campo viene utilizzato per le aziende che hanno una codifica interna diversa da quella presente a catalogo
   • Fornitore (*obbligatorio): indicare il fornitore dell’elemento che si sta salvando. Fare click sul pulsante con i 3 puntini per selezionare un produttore se presente nell'elenco, altrimenti puoi crearne uno nuovo. Per creare un nuovo produttore, scrivi per prima cosa, il nome e il codice poi fai click su Aggiungi.
   • Descrizione (*obbligatorio): descrizione dell’articolo che verrà poi visualizzato a preventivo
   • Serie (NON obbligatorio): indica la collezione di appartenenza relativa al fornitore. Da usare nel caso in cui si voglia catalogare l’elemento in maniera più completa
   • Destinazione (NON obbligatorio): ambiente a cui appartiene l’articolo, a scelta tra quelli presenti nel menù.
   • Tipologia (*obbligatorio): indicare la tipologia dell’elemento scegliendola tra le presenti nel menù. È possibile inserirne una nuova a piacimento scrivendola direttamente nel campo, qualora si voglia distinguere i propri elementi da quelli esistenti.
   • Sotto-tipologia (NON obbligatorio): da usare nel caso in cui si voglia catalogare l’elemento in maniera più precisa.
   • Elevazione default (NON obbligatorio): È possibile impostare l’altezza alla quale si posiziona l’elemento ogni volta che verrà inserito.

   Queste informazioni aiuteranno a catalogare correttamente l'oggetto nel database.

3. Puoi anche aggiungere un'immagine di anteprima dell'oggetto se desideri sostituire quella generata automaticamente dal programma (l’immagine, di tipo jpg, deve essere di dimensione 320*320 pixel).

Puoi anche inserire un elemento in database senza inserirlo prima in progetto. Per fare questo segui questi passaggi:

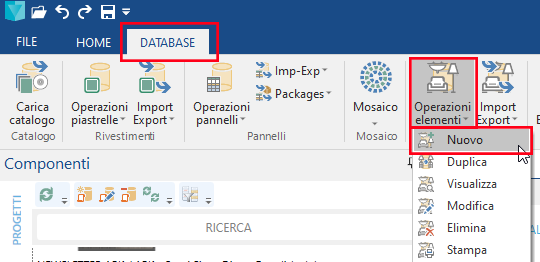

1. Vai alla sezione DATABASE nella barra multifunzione.
2. Seleziona nella Ribbon l'opzione Operazione elementi e poi Nuovo per aggiungere un nuovo oggetto al database.
3. Compila le informazioni richieste, come nella procedura precedentemente descritta.

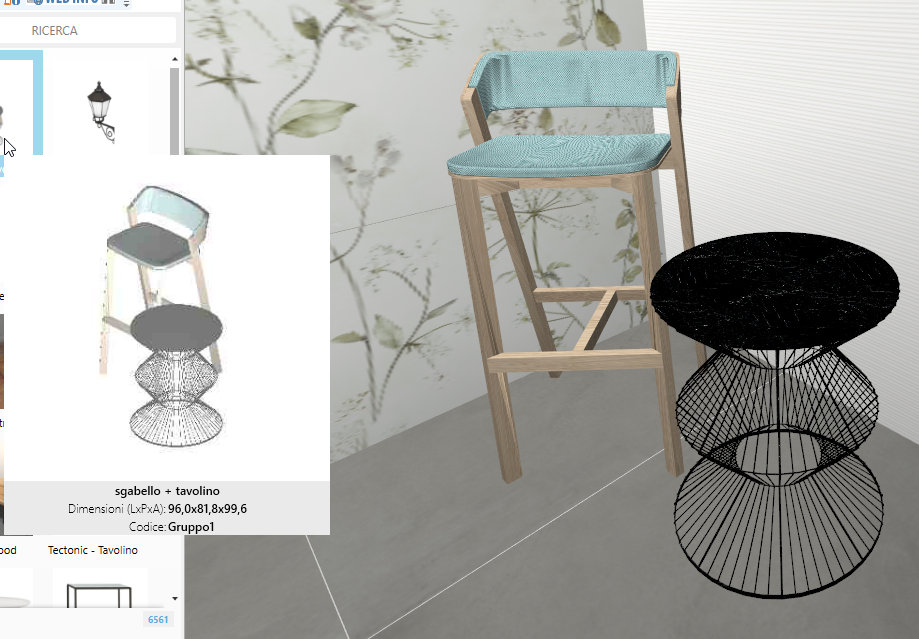

Salvare gruppi di elementi 3D nel database

Se desideri salvare un gruppo di elementi 3D presenti nella planimetria, segui questi passaggi:

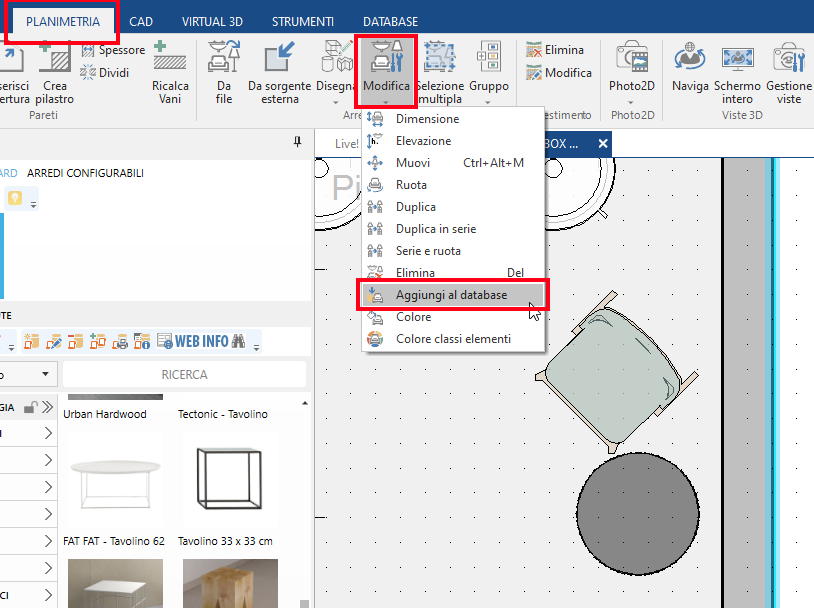

1. Dalla sezione della Ribbon PLANIMETRIA, seleziona il comando MODIFICA del gruppo arredi, quindi clicca su Aggiungi al database.

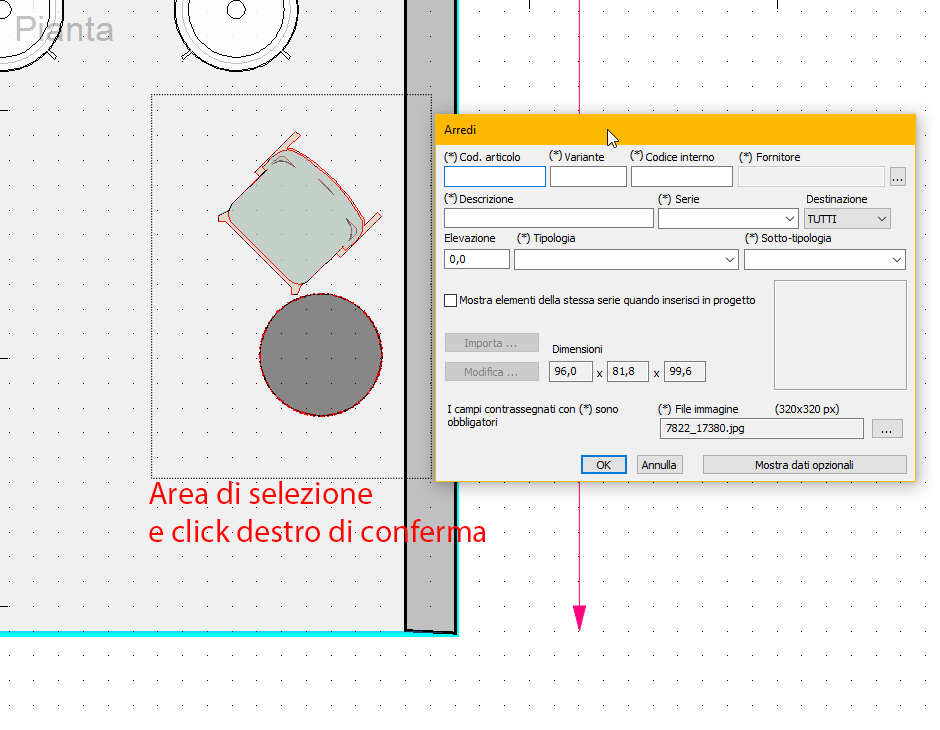

2. Seleziona gli articoli che desideri raggruppare, facendo una selezione ad area o con il tasto sinistro del mouse, conferma con un clic destro e inserisci le informazioni anagrafiche necessarie per il loro salvataggio nel database.

Articoli collegati:

• Importazione di oggetti da Google 3D Warehouse

Questo articolo è valido per la versione 2020 e successive
