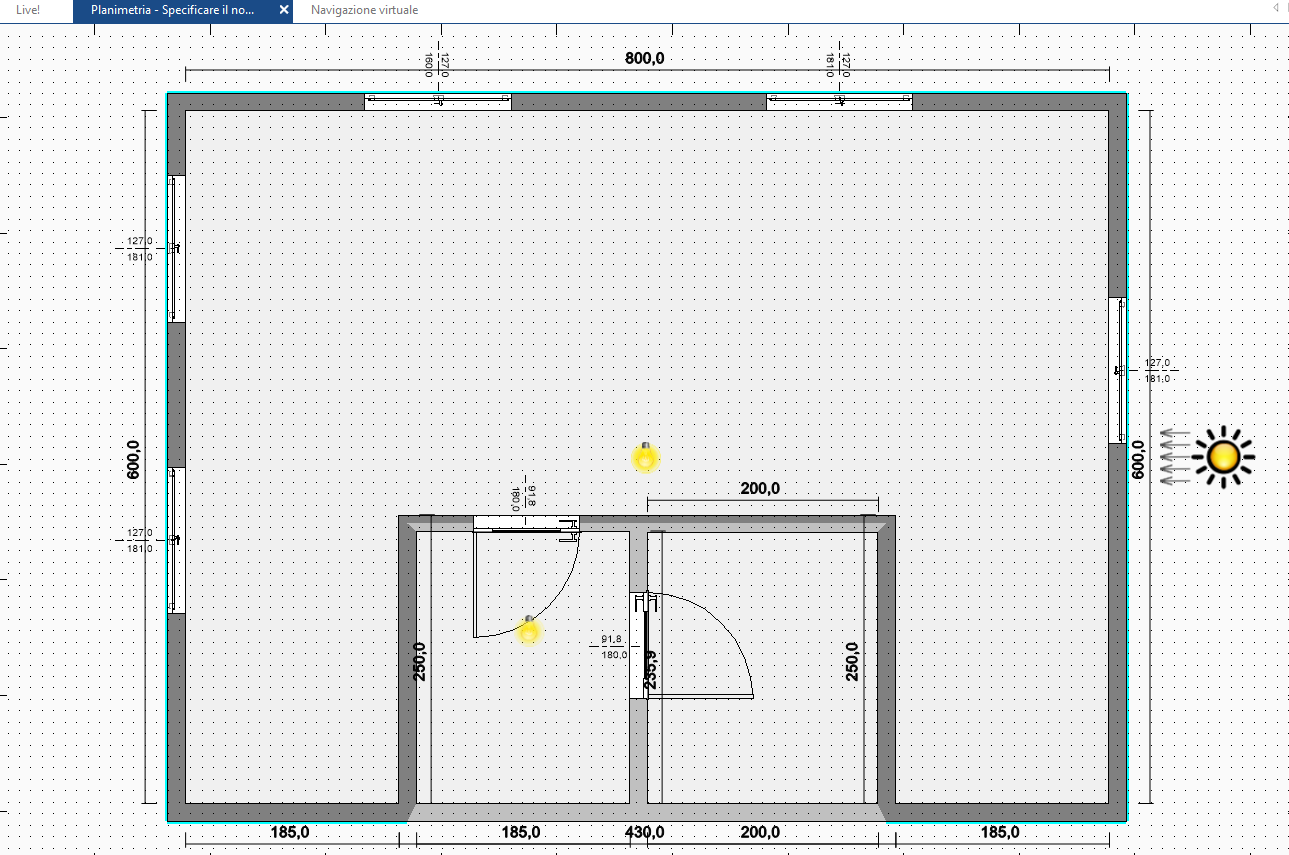

Supongamos que queremos crear un techo inclinado de una sola pendiente sobre toda la planta del proyecto de la siguiente imagen:
El resultado debería ser el que se muestra en la siguiente imagen:
Importante: No es posible crear un techo único para todo el apartamento. Se debe crear un techo inclinado para cada habitación, procediendo de uno en uno. Además, aconsejamos comenzar por la habitación más grande.
Procedimiento para techos con diferentes alturas:

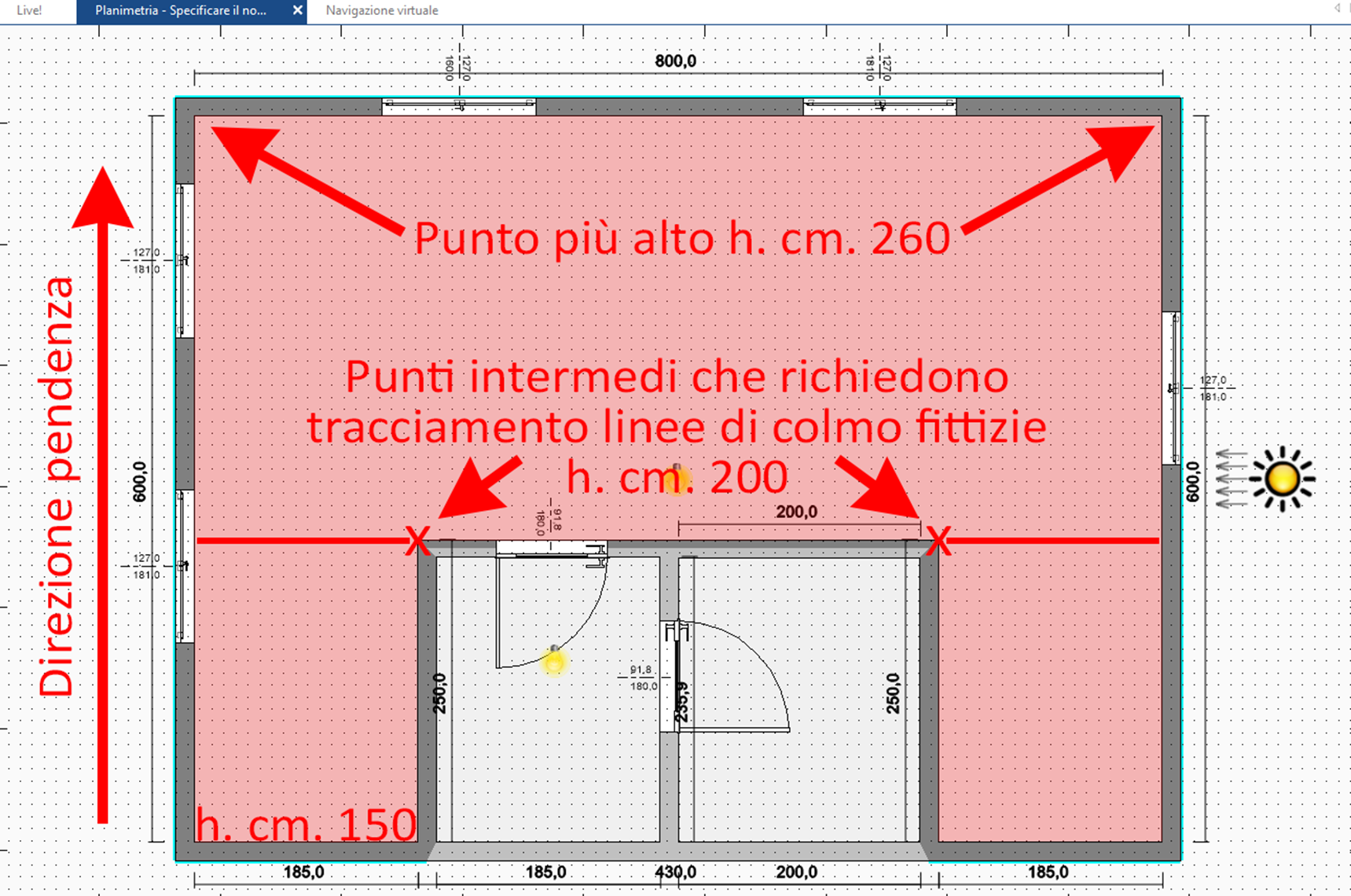

Si la habitación tiene vértices con alturas diferentes en los dos extremos (el más bajo y el más alto), será necesario trazar líneas de cumbrera ficticias (perpendiculares a la dirección de la pendiente) pasando por dichos puntos para poder proporcionar al programa un punto de referencia para la altura intermedia del techo inclinado.
Pasos para crear el techo inclinado:
- Haz clic con en el botón derecho del ratón en el interior de la habitación. Selecciona el comando Techo -> Personalizar Techo del menú contextual que aparece.

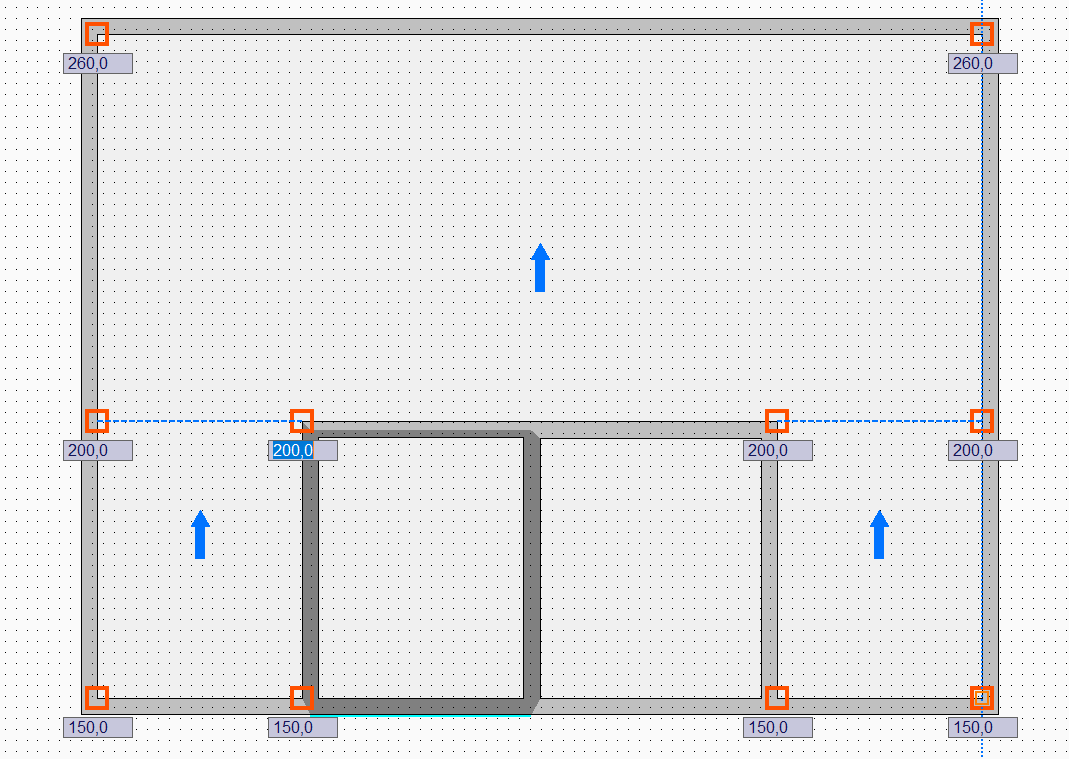

- Diseña dos cumbreras como indica la línea de puntos en la imagen siguiente. Para poder completar el comando es necesario conocer todas las alturas, entre ellas las de los vértices en común con las otras habitaciones. Indica las alturas de todos los vértices (usando la tecla TAB para pasar de un vértice a otro)
-
Haz Clic derecho y selecciona Aplicar para visualizar las flechas que indican la pendiente creada.
- Para confirmar todo, haz clic derecho y selecciona Finalizar.

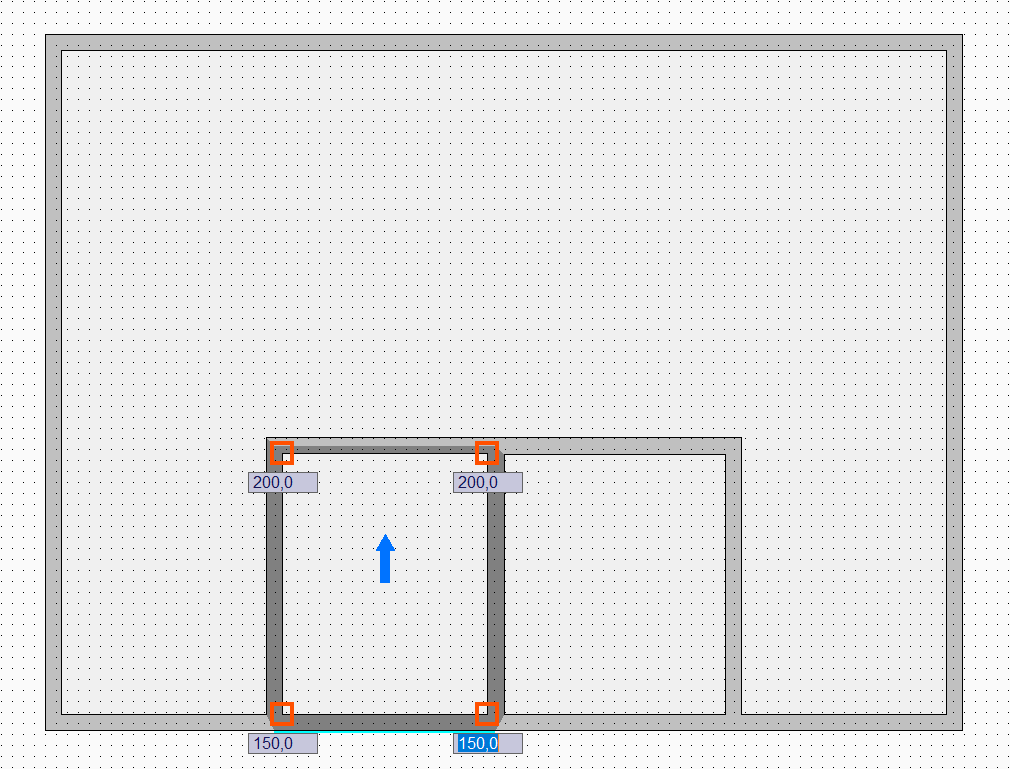

- Ahora, es necesario activar una de las dos habitaciones pequeñas con un doble clic en su interior y aplicar nuevamente el comando Modificar Techo. Introduce las alturas de todos los vértices utilizando la misma altura para los vértices en común.
- Repite el procedimiento para la tercera habitación y verifica el resultado navegando los ambientes desde el interior.
Para mayor información, mira este video.
Artículos relacionados:
- Cómo eliminar el techo inclinado y restaurar un techo plano
- Como crear un techo inclinado - modificar el techo
Este artículo es válido para la versión 2019 y posteriores
