La modificación del espesor de un muro puede realizarse de diferentes maneras:

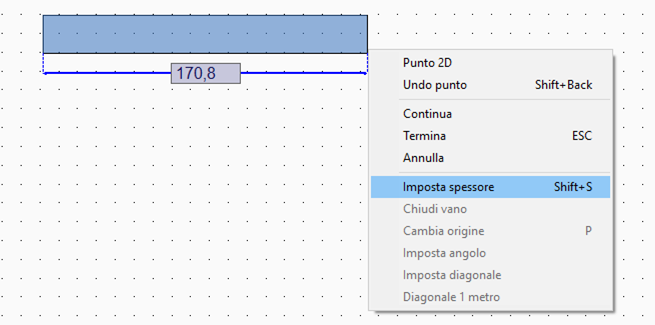

- En el momento del trazado es posible modificar el espesor haciendo clic con el botón derecho del ratón y seleccionando el comando Configurar espesor: en la pestaña que aparece, modificar el espesor actual. El valor configurado se mantendrá durante toda la duración del comando.
- Si se trata de modificar el espesor de un muro ya presente en el proyecto, seleccionarlo, y luego hacer clic con el botón derecho del ratón y desde el menú contextual seleccionar el comando Espesor -> Configurar espesor (ver siguiente imagen).
- Si la modificación se debe realizar en todos los muros de la habitación, hacer clic sobre el botón Espesor presente en la barra de herramientas de la sección Planimetría y seleccionar luego uno de los muros que constituyen la planimetría.
Aparecerá la pestaña que indica el espesor actual que puede ser modificado. Digitar el nuevo valor y activar la opción “Aplicar a todas las paredes de la habitación” (ver siguiente imagen):
- La modificación del espesor se puede realizar también arrastrando, en dirección perpendicular al muro, la pared interna o externa usando una de las dos modalidades indicadas aquí:
- Después de haber posicionado el ratón sobre la pared, hacer clic con el botón izquierdo y modificar manualmente el espesor.

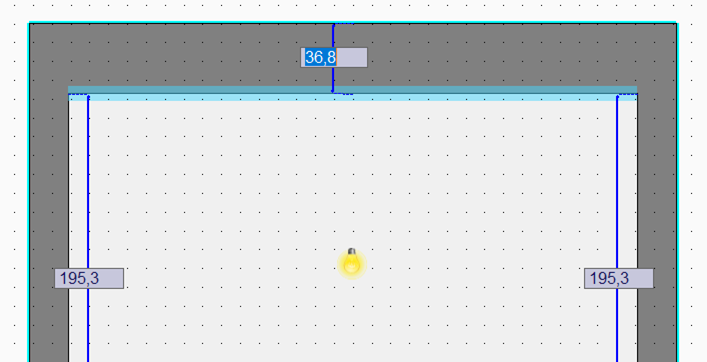

- Seleccionar la pared que se desea mover con el botón izquierdo del ratón (pared resaltada en azul). Efectuar un segundo clic con el botón izquierdo del ratón y definir el valor del espesor o las distancias desde la pared adyacente a la que se pretende mover en las casillas de texto (se puede pasar de una cota otra utilizando la tecla TAB del teclado)
Para mayor información sobre este comando mira el siguiente video.
Este artículo es válido para la versión 2019 y posteriores
