Crear muros fuera de escuadra conociendo las diagonales internas de la habitación

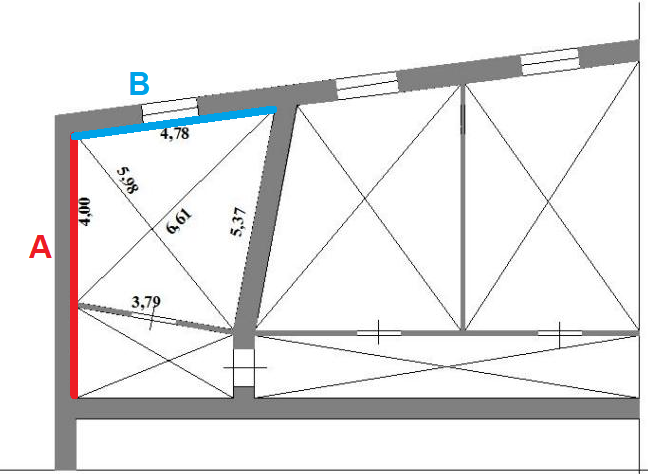

Consideremos la siguiente planimetría (las unidades de medida, en este caso, son en metros).

En este caso se conocen las diagonales internas y la longitud de las paredes.

Para construir esta planimetría después de haber diseñado el primer muro de la izquierda con el comando Nuevo Muro, hacer clic con el botón derecho del ratón y desde el menú contextual, activar el comando Conjunto diagonal

El programa solicita indicar la longitud de la diagonal (distancia desde el punto anterior) y la longitud del muro que se desea diseñar (longitud del muro).

Si por ejemplo, después de haber diseñado el muro A se debe diseñar el muro B, con el comando Nuevo Muro aún activado, hacer clic con el botón derecho del ratón y activar el comando Conjunto Diagonal.

En la pestaña que aparece, indicar como diagonal la medida 6,61 (es la diagonal que conecta el muro A con el muro B), mientras que la longitud del muro B a indicar es 4,78.

Este artículo es válido para la versión 2019 y posteriores
