Con el comando Nuevo Muro es posible crear habitaciones adyacentes a las que ya están presentes en el proyecto, simplemente trazando los muros que componen el nuevo ambiente.

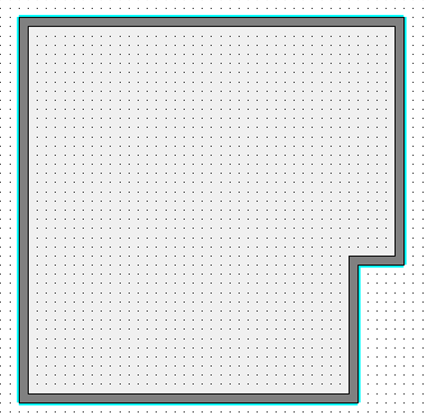

Partamos de una situación inicial como la que muestra la siguiente imagen:
Cuando selecciones el comando Nuevo muro, traza todas las paredes que componen la nueva habitación de manera adyacente a la ya presente. Para diseñar la habitación es posible hacerlo en sentido horario y antihorario, te sugerimos seleccionar la modalidad horaria ya que las dimensiones de las paredes pueden remitirse a la pared interna del muro (que es siempre la información disponible). Para diseñar los muros puedes indicar las medidas exactas en los campos específicos, o bien aprovechar los snap presentes en las entidades disponibles en el proyecto.
Luego de haber trazado el último muro, el Programa crea la nueva habitación (que incluye además el suelo y el techo) y funde los muros adyacentes en un único muro. Para modificar el grosor del nuevo muro sigue las indicaciones que encontrarás en este artículo.
El espesor mínimo que se le puede asignar a un muro es de 1 cm.

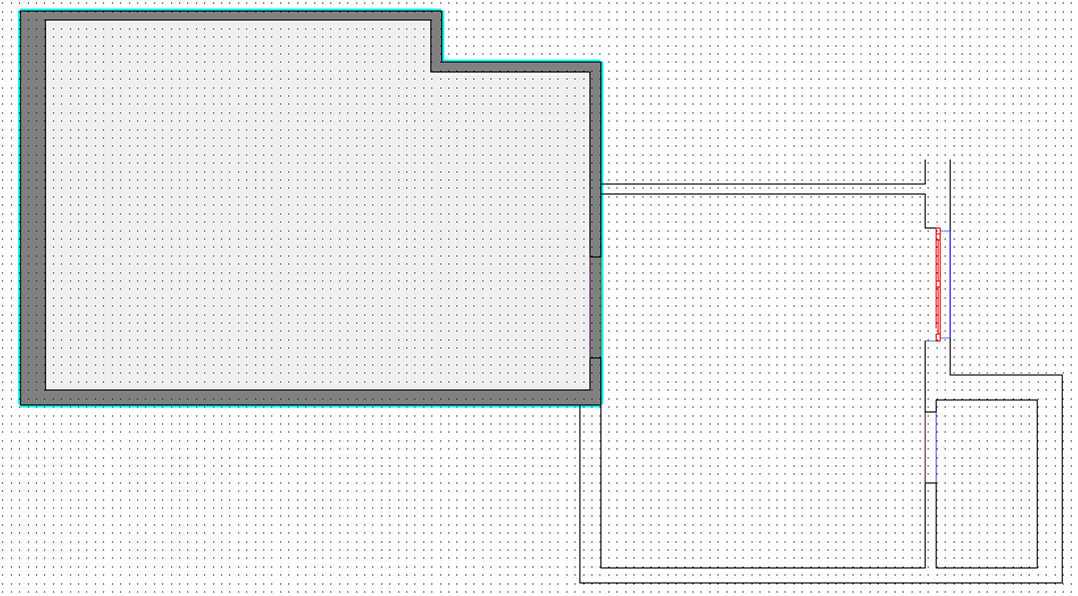

Consideremos, en cambio, una situación de este tipo:
En este caso, después de haber hecho clic en el comando Nuevo Muro, puedes partir directamente desde el vértice, o bien, transversalmente a una de las paredes de la habitación ya presente.

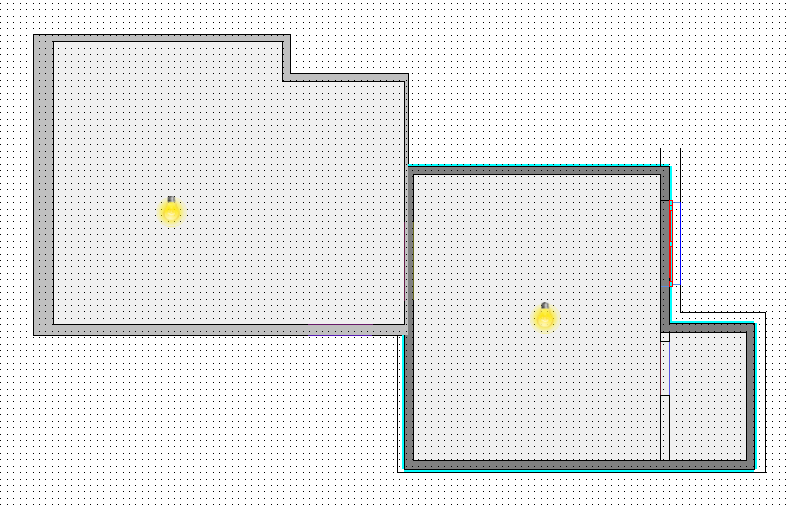

La ventaja es que no debes diseñar un perfil cerrado de muros, sino que aprovechas la arquitectura de la habitación que ya existe. El resultado será el siguiente:
Este artículo es válido para la versión 2020 y posteriores
