Cómo diseñar una pared curva

Para dibujar un plano de planta que incluya paredes curvas, tienes dos opciones:

1. 1. Seleccionar Dibujar Planta si estás creando un nuevo proyecto;
   2. Utilizar el comando Polilínea en el menú CAD de la cinta de opciones si estás trabajando en un proyecto ya abierto y quieres crear un segundo plano de planta.

1. Seleccionar Dibujar Planta:

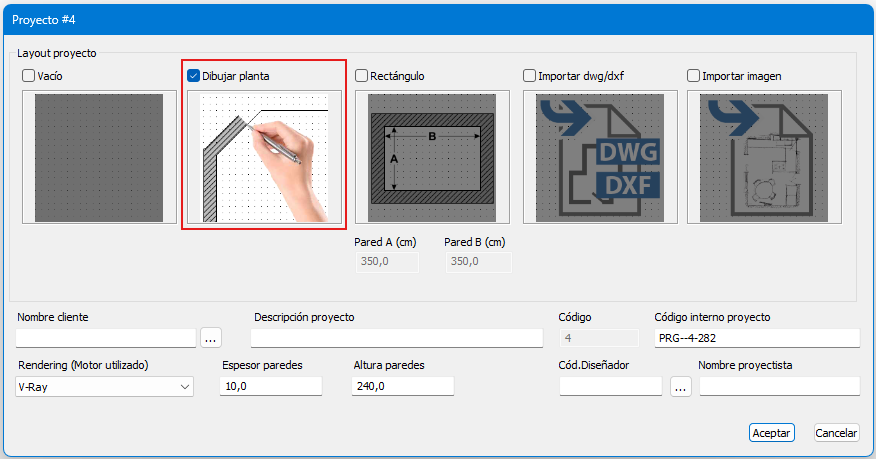

   • Desde la ventana de creación del proyecto, selecciona la opción Dibujar planta y presiona OK.

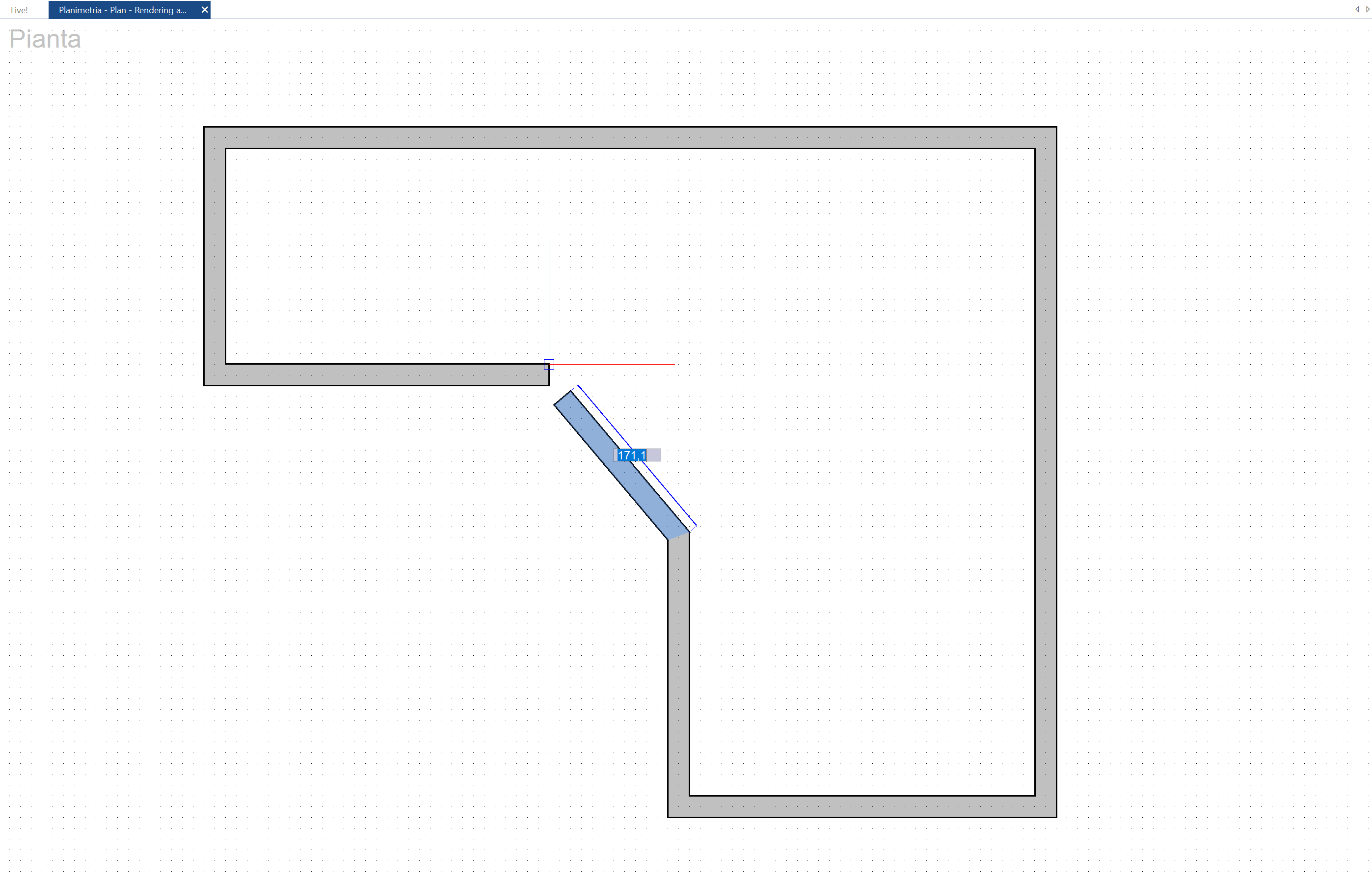

   • Empieza dibujando las paredes/muros lineales del plano de planta en el área de trabajo. Deja para el final el lado en el que crearás la curva, recordando siempre dibujar el espacio en el sentido de las agujas del reloj. De esta forma será más fácil dibujar la pared que acogerá la curva ya que no tendrás que calcular el ángulo y la longitud de la diagonal sino sólo conectar el último punto con el primero.
   • Cierra la habitación haciendo clic en el punto inicial o haz clic derecho y Cerrar habitación.

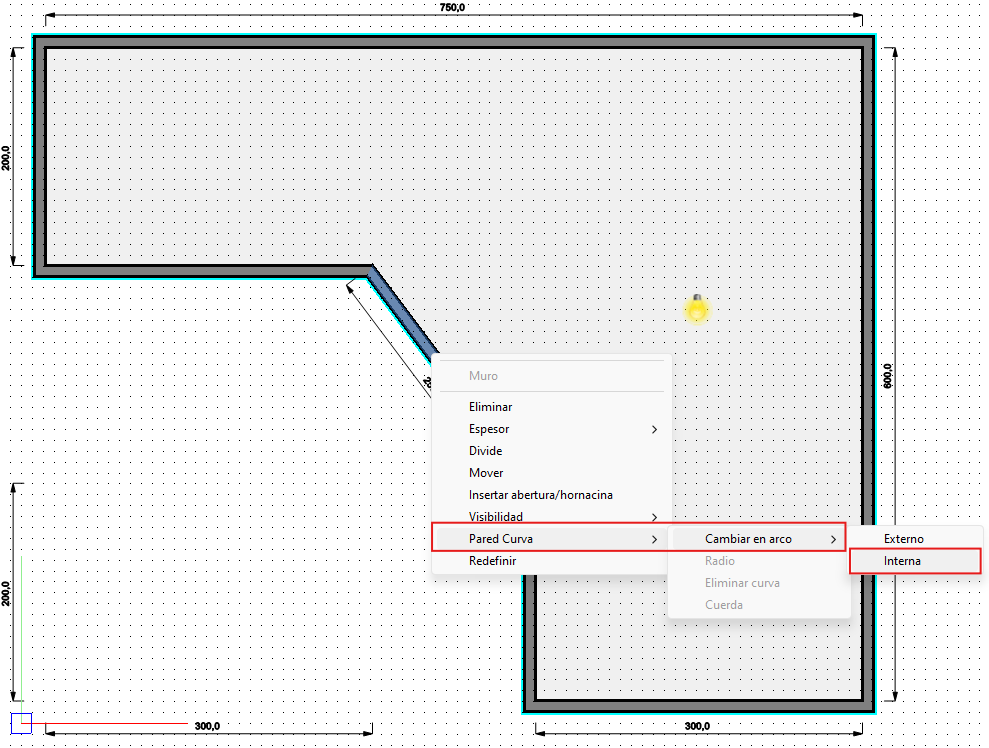

   • Una vez que la habitación esté cerrada, haz clic derecho en la pared que quieres curvar. Selecciona la opción Pared Curva > Cambiar en Arco > Interna/Externo dependiendo del lado hacia el que deseas dibujar la curva.

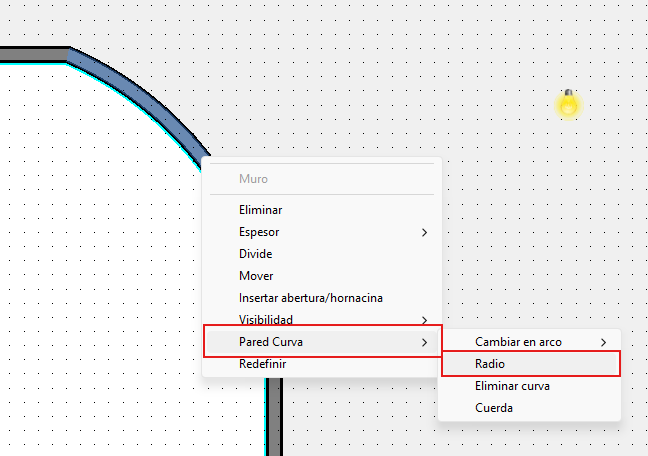

   • Haz clic derecho en la pared curva para cambiar el radio de curvatura. Selecciona la opción Pared Curva > Radio e introduce la dimensión que consideres oportuna y presiona ENTER.
2. Utilizar el comando Polilínea:

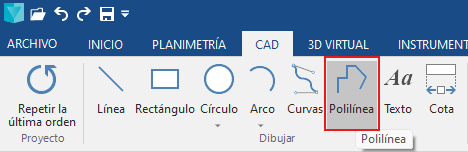

   • Dentro del espacio de trabajo vacío del proyecto, selecciona el comando Polilínea de la pestaña CAD de la cinta de opciones.

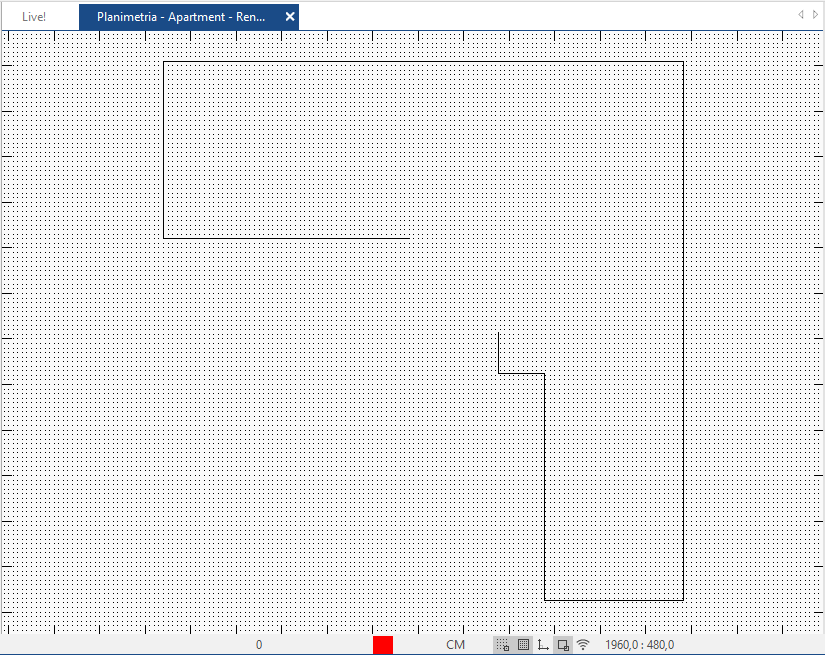

   • Comienza dibujando las paredes lineales del plano de planta, dejando para el final la parte donde quieres dibujar la pared curva.

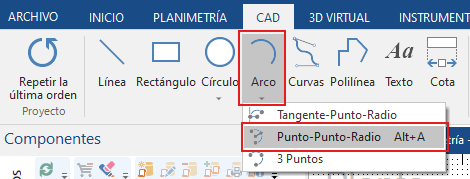

   • Para dibujar la pared curva que cierra el espacio, haz clic en el botón Arco en el menú CAD y selecciona la opción Punto-Punto-Radio.
   • Asegúrate de que la opción Orto esté desactivada (puedes activarla o desactivarla presionando la tecla "O").

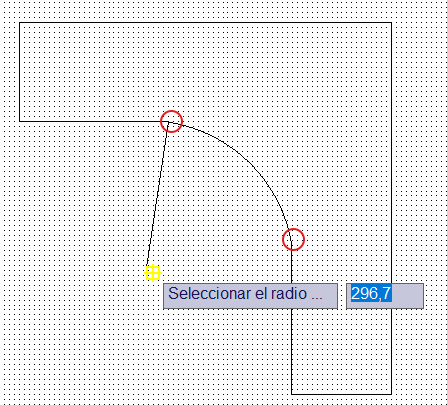

   • Haz clic en los dos puntos extremos del arco y especifica el radio de curvatura. Finaliza el comando presionando ENTER para confirmar.
   • Una vez completado el trazado del perfil de la estancia, pasa a la etapa de creación del espacio utilizando las entidades geométricas dibujadas.

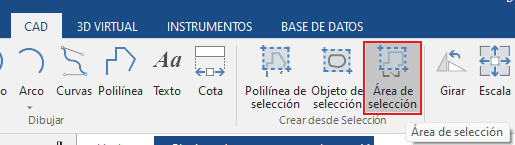

   • Selecciona el comando Área de selección desde la pestaña CAD de la cinta de opciones.

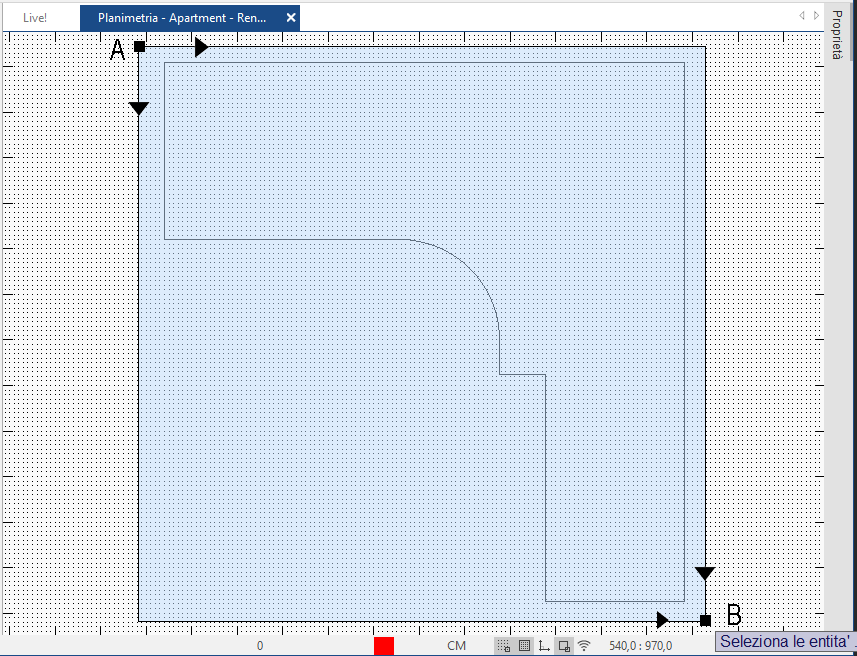

   • Utiliza la selección múltiple para incluir todas las entidades geométricas en el área de selección. Por ejemplo, haz clic en el punto A y, manteniendo presionado el botón izquierdo del ratón, muévete al punto B, luego suelta el botón para completar la selección.

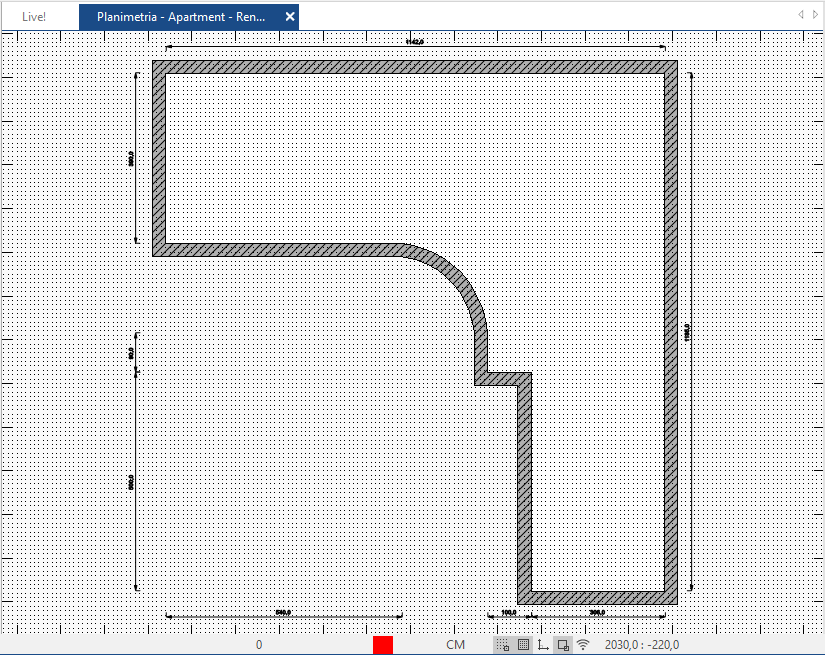

   • Después de realizar todas las selecciones necesarias, finaliza el comando de creación de espacio presionando ENTER. Si todas las entidades seleccionadas delimitan un área cerrada, el espacio se generará automáticamente, incluyendo el espesor de las paredes.

Este artículo es válido para la versión 2019 y posteriores.
