In DomuS3D è possibile creare dei fori su muri e oggetti sia dalla finestra di planimetria che da quella di navigazione, di seguito approfondiamo entrambi i metodi.
ATTENZIONE: non è necessario creare aperture per finestra o porte, quest'ultimi creano già un’apertura automatica nella parete nel momento che vengono trascinati dagli arredi.
CREARE APERTURE E NICCHIE DALLA NAVIGAZIONE VIRTUALE SU MURI E OGGETTI PARALLELEPIPEDI
CREARE APERTURE E NICCHIE DA PLANIMETRIA SU MURI
CREARE APERTURE E NICCHIE DALLA NAVIGAZIONE VIRTUALE SU MURI E OGGETTI PARALLELEPIPEDI
Tramite questo metodo possono essere realizzati fori/nicchie (a seconda dello spessore) sia sui muri del vano, su pavimento e/o sul soffitto, ma anche sugli oggetti/solidi presenti nel progetto.

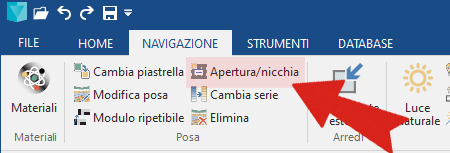

Dopo aver aperto la finestra di Navigazione virtuale, nella sezione Navigazione della ribbon selezionare l’apposito comando Apertura/Nicchia (come nell' immagine sottostante).

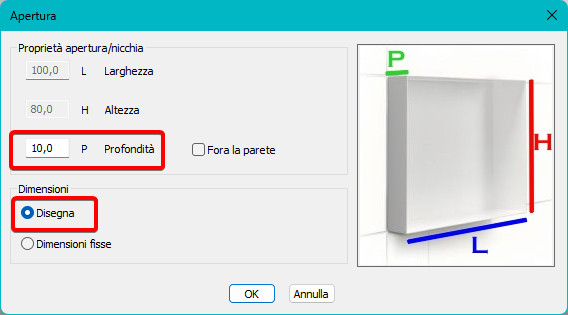

Nella maschera che compare, si possono indicare le proprietà dell'apertura, come le dimensioni, e la modalità d'inserimento:

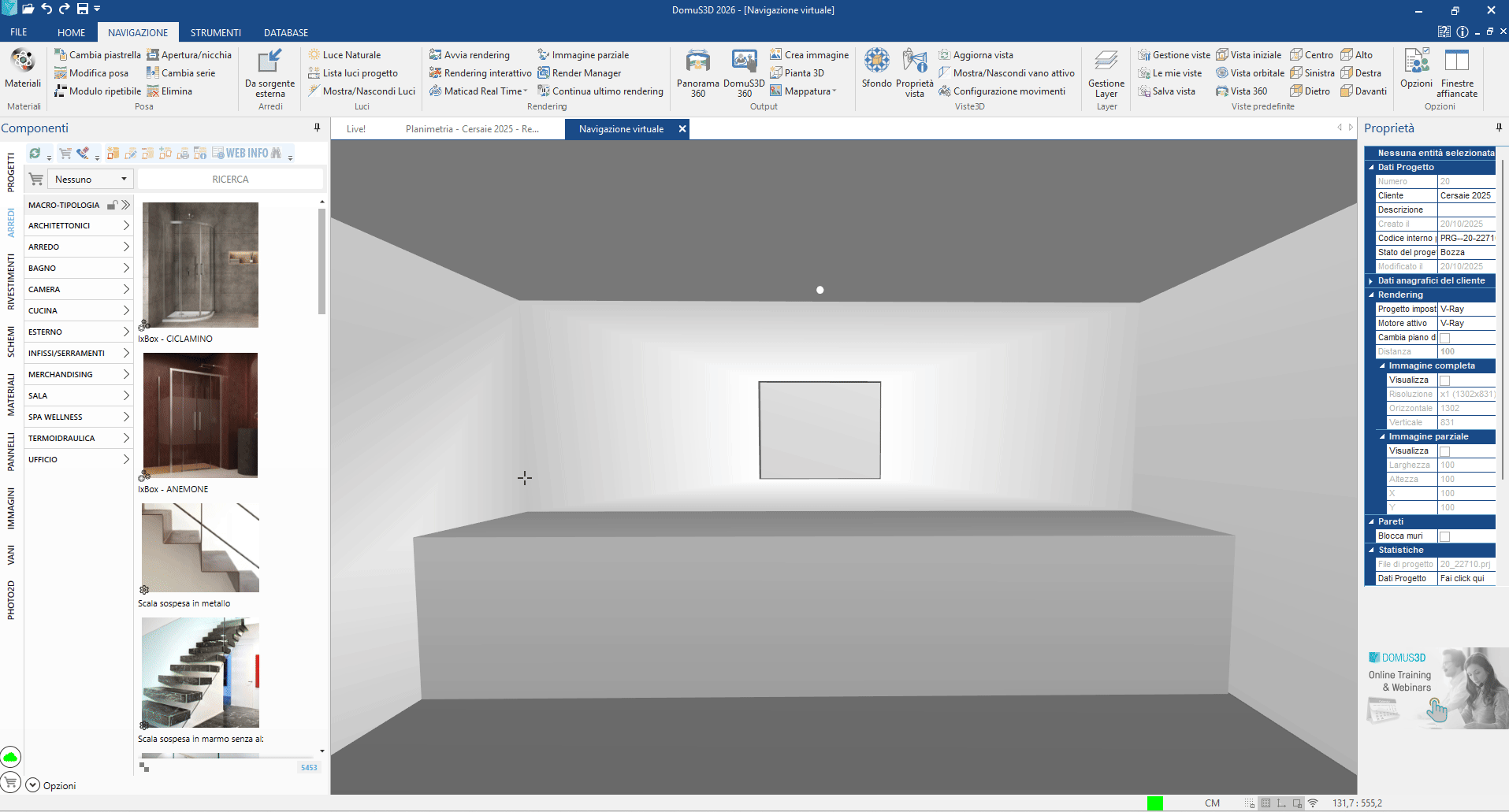

DIMENSIONI FISSE: attiva le caselle Larghezza, altezza e profondità per impostare le misure dell'apertura. Confermato compare un riquadro giallo da posizionare.

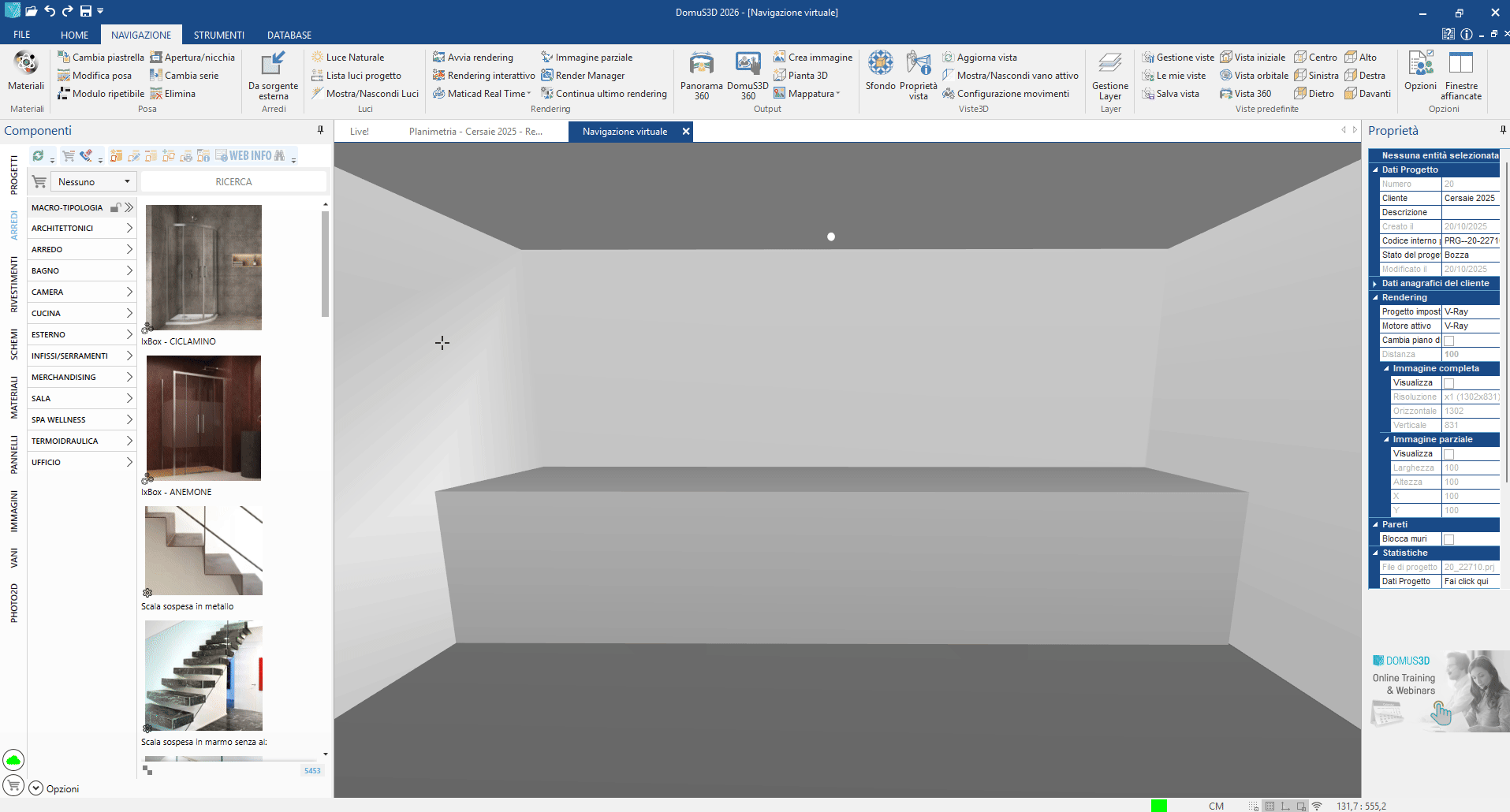

DISEGNA: è possibile fare il disegno liberamente con il mouse in navigazione e direttamente sulla superficie desiderata.
In tutti i casi, è possibile convertire la nicchia in un apertura forante spuntando la voce FORA LA PARETE.
(Questo non è applicabile solo nel caso di elementi parallelepipedi)
Leggi anche questo articolo per sapere come forare soffitto e pavimento
CREARE APERTURE E NICCHIE DA PLANIMETRIA SU MURI

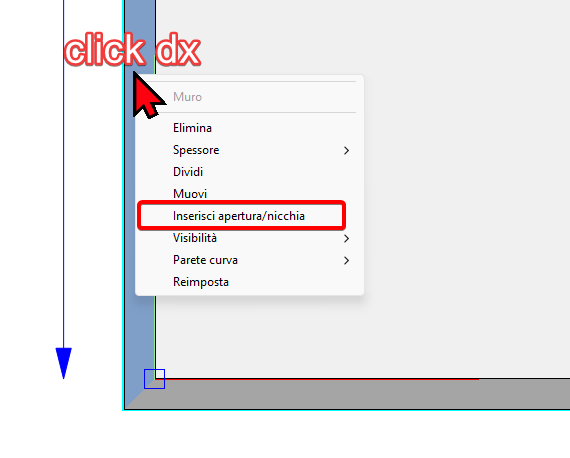

Dalla finestra di planimetria, sposta il cursore sul lato della parete in cui desideri creare la nicchia, quindi fai click destro del mouse e seleziona il comando INSERISCI APERTURA/NICCHIA. oppure dalla Ribbon in alto INSERISCI APERTURA. Vedi immagini sotto.

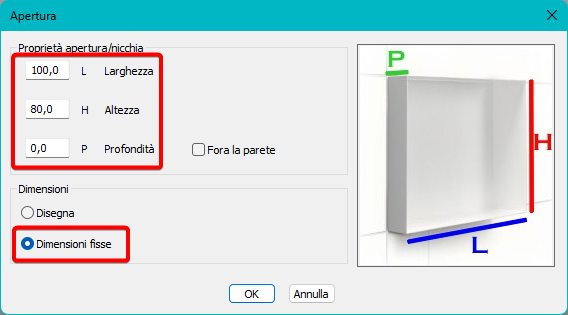

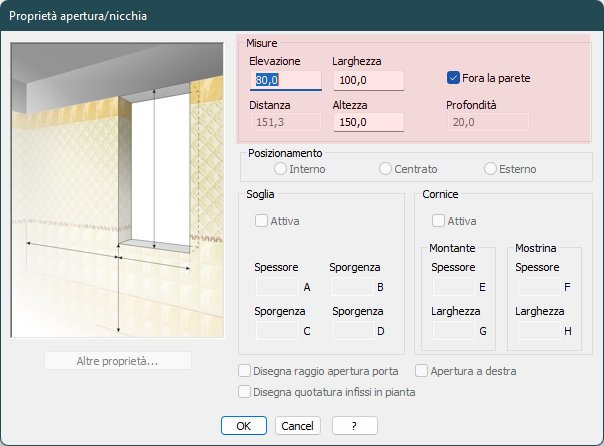

Per entrambi i metodi, si apre la maschera delle proprietà dell’apertura/nicchia dove si possono indicare i dettagli come dimensioni ed elevazione e, nel caso di una nicchia, la profondità.
Non tutti i comandi della maschera sono abilitati: quelli che non lo sono fanno riferimento a proprietà di porte e finestre.

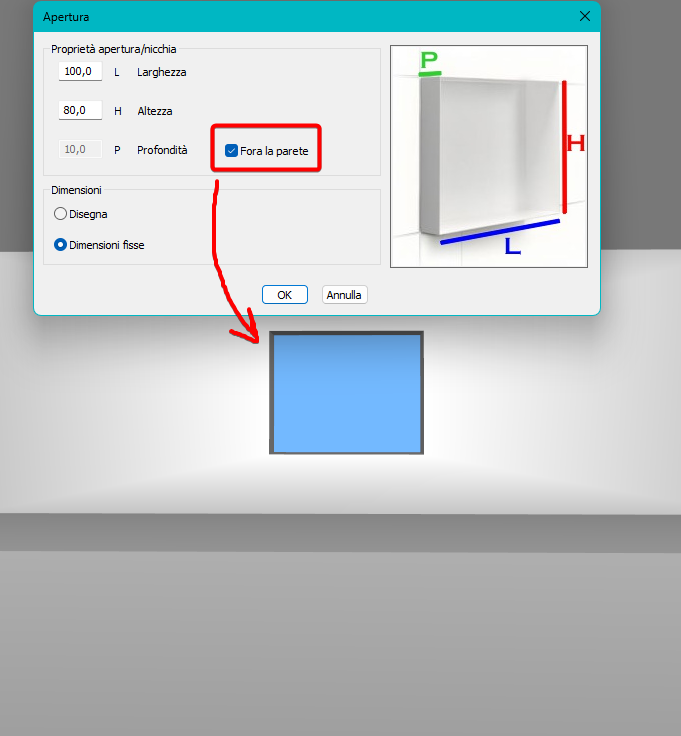

Con la spunta abilitata sulla casella Fora la parete si creerà un vero e proprio foro passante nella parete: si vedrà realmente fuori dal vano e la luce del sole entrerà nel vano durante il processo di Rendering.

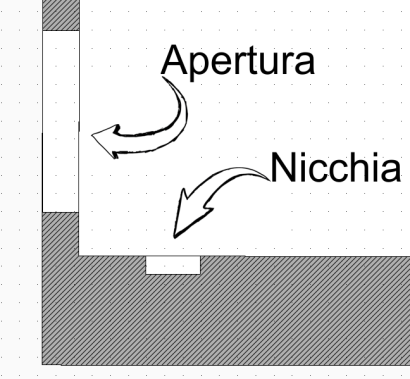

Senza la spunta, invece, si abiliterà il campo sottostante profondità della nicchia; dovrebbe essere inferiore rispetto allo spessore della parete.
Facendo click su OK, si evidenzierà una "forma" rossa agganciata al mouse e sarà possibile trascinarla in qualsiasi muro del vano.

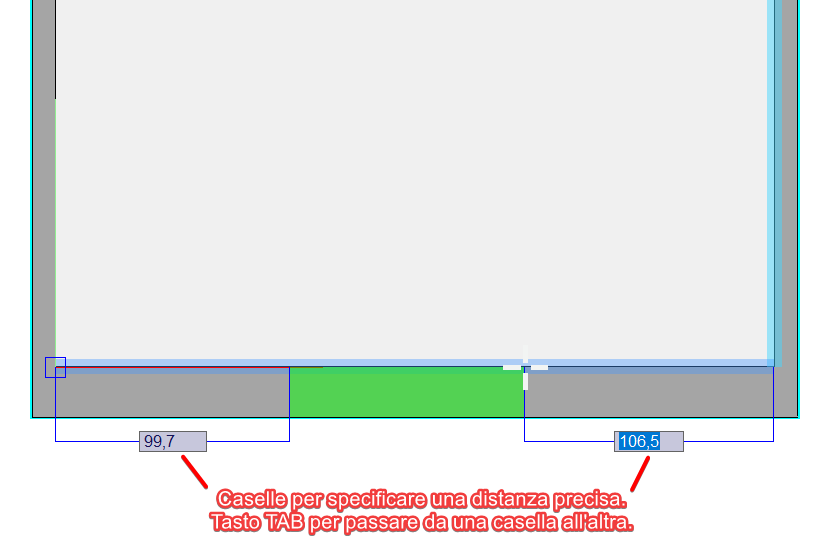

Per confermare l'inserimento spostare il mouse sopra alla porzione di muro nel quale si vuole inserire l'apertura (a quel punto la forma diventerà verde) e cliccare semplicemente con click sinistro del mouse. In alternativa, si può specificare una distanza precisa dagli spigoli immettendo la misura nelle caselle che compaiono; per passare tra campo destro e sinistro usando il tasto TAB della tastiera.
Questo articolo è valido per la versione 2020 e successive
