Nel caso in cui sia necessario forare il soffitto o il pavimento, è sufficiente spostarsi in Finestra di Navigazione e cliccare sul comando Apertura/nicchia presente in Ribbon:
Tramite la finestra di dialogo che compare successivamente, hai la possibilità di inserire le dimensioni del foro (oppure puoi scegliere di disegnarlo interattivamente). Attivando l’opzione “Fora la parete”, la profondità del foro verrà automaticamente aggiornata a quella di pavimento o soffitto, creando a tutti gli effetti un'apertura.
Nel caso in cui non si vedano le modifiche apportate al progetto, è sufficiente forzare un aggiornamento della scena 3D, cliccando sul comando Aggiorna vista presente nella sezione Navigazione della Ribbon, nel gruppo Viste 3D.
Simulazione di una stanza superiore o inferiore
Quando si crea un’apertura su un soffitto non inclinato, DomuS3D permette di scegliere se simulare anche la presenza di un vano superiore. Non si tratta, in realtà, di un vano vero, ma sia pur con alcuni limiti, è più che idoneo a rappresentare a tutti gli effetti un ambiente chiuso posto al piano superiore.
Dalla Finestra di Navigazione virtuale -> click destro sul soffitto si apre un menù contestuale in cui è possibile scegliere il comando "Inserisci apertura/nicchia"
Una volta selezionato il comando, un’apposita finestra di configurazione permette di inserire le dimensioni dell’apertura e lo spessore del soffitto, scegliere se forare il soffitto ed eventualmente se si vuole creare anche la simulazione di un vano al piano superiore.

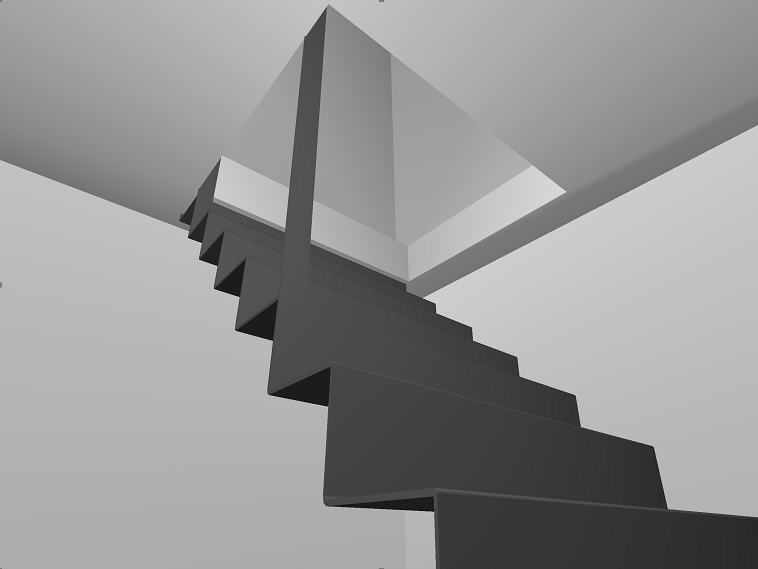

Il vano creato al di sopra del foro permette anche di gestire con maggiore realismo e facilità l’inserimento di una scala, senza dover ricorrere alla creazione di altri oggetti.

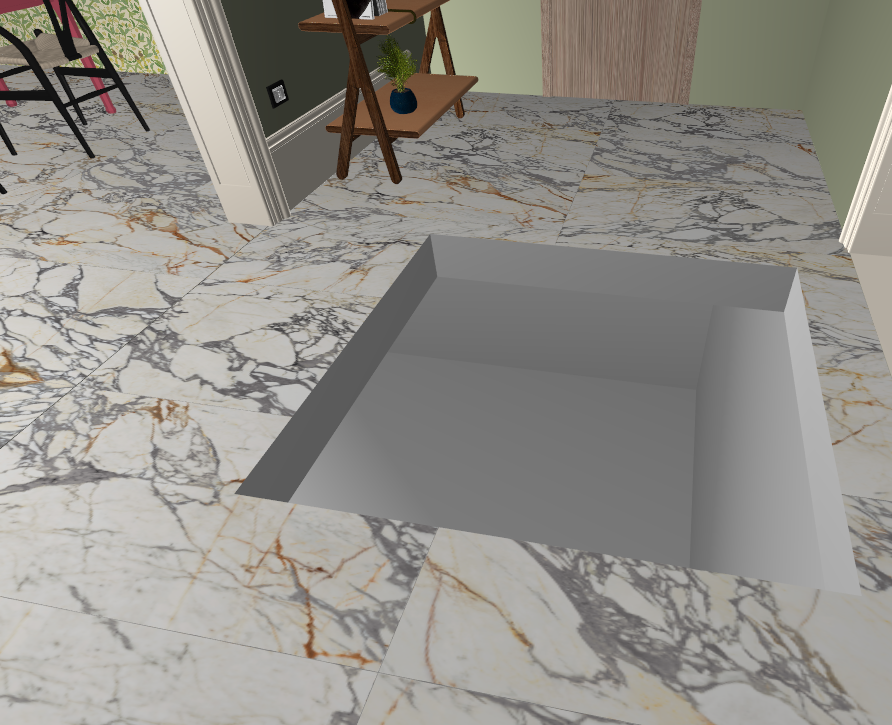

Allo stesso modo è possibile effettuare analoga operazione sul pavimento, simulando la presenza di un piano inferiore. Per fare ciò è sufficiente effettuare sempre un click destro, dalla finestra di navigazione virtuale, sul pavimento e scegliere il comando di inserimento apertura/nicchia.
Leggi anche questo articolo relativo alle nicchie/aperture
Questo articolo è valido per la versione 2020 e successive
