“Real-Time Rendering” (anche chiamato RTR) consente di navigare il progetto in tempo reale con una qualità superiore, quasi realistica, pur senza attendere i tempi di un rendering tradizionale. Può risultare, quindi, una ottima modalità per mostrare il progetto al proprio cliente, potendosi muovere all’interno; se poi si è dotati di doppio monitor il progettista può continuare ad operare con il programma mentre il cliente può apprezzare la scena realistica in 3D sul monitor secondario.
Va detto che questa nuova modalità non sostituisce la finestra di Navigazione Virtuale che già conosci e che continuerai ad utilizzare in fase di creazione e modifica del progetto, RTR infatti non consente di effettuare modifiche al progetto ma offre una modalità di sola visualizzazione del progetto in qualità grafica superiore grazie ad una gestione più accurata di luci e materiali.
Dalla versione 2022, è stata ottimizzata ulteriormente: la qualità grafica è stata migliorata per garantire una visualizzazione ancora più realistica, grazie anche al supporto del Raytracing, che è una opzione utilizzabile con schede grafiche Nvidia RTX di ultima generazione. (Consulta qua i requisiti hardware minimi).

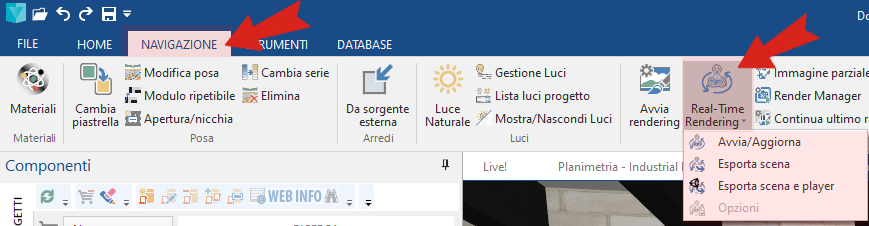

È possibile accedere alla funzione con la finestra di Navigazione aperta, poi tramite il comando presente nella toolbar -> NAVIGAZIONE -> Real-Time Rendering
Una volta selezionato il comando è possibile scegliere tra varie opzioni:
- Avvia/Aggiorna: viene avviata una nuova finestra in cui viene visualizzato il progetto real-time rendering oppure viene aggiornata, qualora fosse già aperta.
- Esporta scena: esporta il progetto in un file RTR Scene Package: si tratta di un file in formato compresso che può essere aperto e “navigato” in qualsiasi momento successivo, sia nella vista Real-time Rendering in DomuS3D che utilizzando il player dedicato.
- Esporta scena e player: esporta il progetto in un file RTR Player Package: si tratta di un formato eseguibile autoscompattante, contenente sia la scena di progetto che il player per poterla navigare. Tale file può essere eseguito anche senza la presenza di DomuS3D ed è quindi possibile inviarlo anche al cliente finale che può così visionare il progetto comodamente sul suo personal computer.
- Opzioni: Attiva solo con finestra di RTR già avviata, approfondiremo nel paragrafi successivi.
Nella prossima immagine vedi un esempio di come si presenta il progetto non appena viene avviata la funzione di Real-Time Rendering.
Se dovesse capitare che la scena caricata da DomuS3D risulti "buia", è sufficiente un veloce aggiustamento del valore di esposizione (che vedremo meglio tra poco).
Se disponi di due monitor, puoi trascinare la nuova finestra sul secondo monitor, tipicamente rivolto verso il cliente, in modo da offrire a quest’ultimo la possibilità di apprezzare e valutare la scena, mentre nel frattempo l’operatore continua a lavorare sul progetto. Questa opportunità migliora il servizio di progettazione qualora si voglia sviluppare il progetto, o parte di esso, insieme al cliente.
MUOVERSI NELLA SCENA RTR
È possibile muoversi semplicemente tramite i pulsanti del mouse, come nella navigazione standard, oppure utilizzare i pulsanti veloci della tastiera A-W-S-D (A=sinistra, S=indietro, D=destra, W=avanti)
PERSONALIZZAZIONE DELLA SCENA
Una volta aperta la finestra di Real-Time rendering, a destra si trova una pannello con diverse opzioni. L’utente può scegliere tra diverse modalità di visualizzazione e personalizzare i parametri in modo tale che l’applicativo sia supportato in maniera ottimale dal computer su cui si sta lavorando.
È possibile impostare:
- Qualità scena: è possibile scegliere tra Low (bassa), medium (media), e high (alta); la qualità high è supportata solo da schede grafiche NVidia RTX 2060 o superiori.
- Lingua.
- Schermo intero.

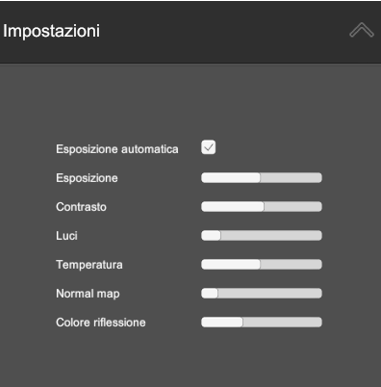

- Impostazioni: è possibile perfezionare l’esposizione e la luminosità della scena.

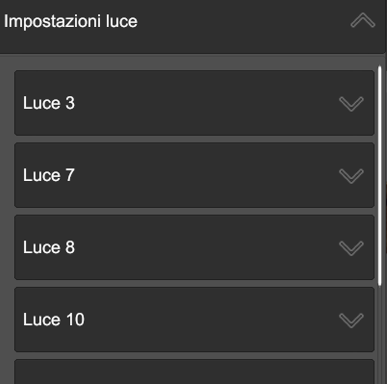

- Impostazione luce: permette di gestire singolarmente le luci inserite nel progetto.
La finestra RTR, rimane normalmente sincronizzata con il resto del progetto, per cui quando l’utente opera qualche modifica, questa è immediatamente visibile in finestra RTR. Esiste però anche la possibilità di disabilitare la sincronizzazione. In questo modo si ha l’opportunità di modificare il progetto e di mostrarlo solamente a lavoro ultimato.
- È inoltre possibile salvare l’immagine corrente della navigazione in Real-time Rendering tramite il comando Cattura.
OPZIONI REAL-TIME RENDERING
Cliccando sul pulsante “Opzioni” (presente nel menù del pulsante Realt-Time Rendering di DomuS3D), puoi accedere alla finestra che consente di gestire le impostazioni e parametri per navigare la scena nella maniera più appropriata compatibilmente con la potenza elaborativa di cui si dispone.
(Questo pulsante è attivo solo con finestra di RTR già avviata)
Con il pulsante “Salva immagine” puoi generare uno screenshot dell’immagine a video, aprirlo in una nuova finestra immagine con la possibilità, quindi, di effettuare editing (se necessario) e di salvare tale immagine.
Analogamente, il pulsante “Salva Panoramica” consente di generare una panoramica 360° dell’ambiente. Non è possibile generare panoramiche stereoscopiche.
Il flag “Esposizione automatica” consente di abilitare/disabilitare il bilanciamento automatico dell’esposizione per ottimizzare la luminosità della scena. Si consiglia di lasciarlo sempre attivo tranne che nel caso in cui si voglia salvare una panoramica 360°. In fase di generazione di una panoramica è bene regolare manualmente l’esposizione, anche perché l’esposizione automatica viene disattivata automaticamente dal programma.
Il pulsante “Aggiorna Real-Time Rendering” forza la rigenerazione della scena a video per avere la certezza di vedere tutte le ultime modifiche apportate.
Il flag “Sincronizza modifiche” consente di abilitare/disabilitare la sincronizzazione delle modifiche apportate al progetto. Disattivandolo potrai continuare a modificare il progetto senza che venga mostrato in Real-Time Rendering, e dovrai quindi aggiornare manualmente la scena.
Il flag “Sincronizza movimenti” consente di abilitare/disabilitare la possibilità di vedere nella finestra RTR la stessa scena sincronizzata della finestra di Navigazione Virtuale.
Contrasto: consente di alzare e/o abbassare il contrasto cromatico della scena.
Luci: consente di alzare e/o abbassare l’intensità delle luci presenti nella scena.
Temperatura: consente di alzare e/o abbassare la temperatura (espressa in gradi Kelvin) delle luci presenti nella scena conferendo all’immagine a video un aspetto più o meno caldo (dominante rossa per il caldo, dominante blu per il freddo).
Ti invitiamo a provare ad utilizzare queste tre scroll-bar per capire se e come migliorare la visualizzazione del progetto; con il pulsante “Ripristina” è sempre possibile tornare allo stato precedente.
Il pulsante “Sincronizza” consente di aggiornare l’immagine di anteprima presente nella finestra “Opzioni” con la scena corrente visibile nella finestra RTR. E’ consigliabile effettuare questa sincronizzazione prima di salvare una immagine o una panoramica, per essere certi di salvare esattamente la scena che si vede in anteprima in questa finestra.
Di seguito un esempio dell'utilizzo: a sinistra la navigazione di DomuS3D e sulla destra la finestra di RTR a qualità Medium, sullo stesso monitor.
Guarda il video di Real-Time Rendering 2022 dedicato!
Ricordiamo, infine, che per utilizzare il Real-time rendering è fortemente consigliato disporre di computer di fascia media – medio-alta che siano in grado di supportare e garantire prestazioni grafiche adeguate.
Questo articolo è valido per la versione 2022 e successive
