A volte può essere utile inserire questi simboli grafici, in assenza di sanitari, per riuscire a fornire al proprio idraulico informazioni e stampe circostanziate con le corrette dimensioni.
Se disponi del canone di download dei cataloghi, accedi alla sezione Elementi di arredo.

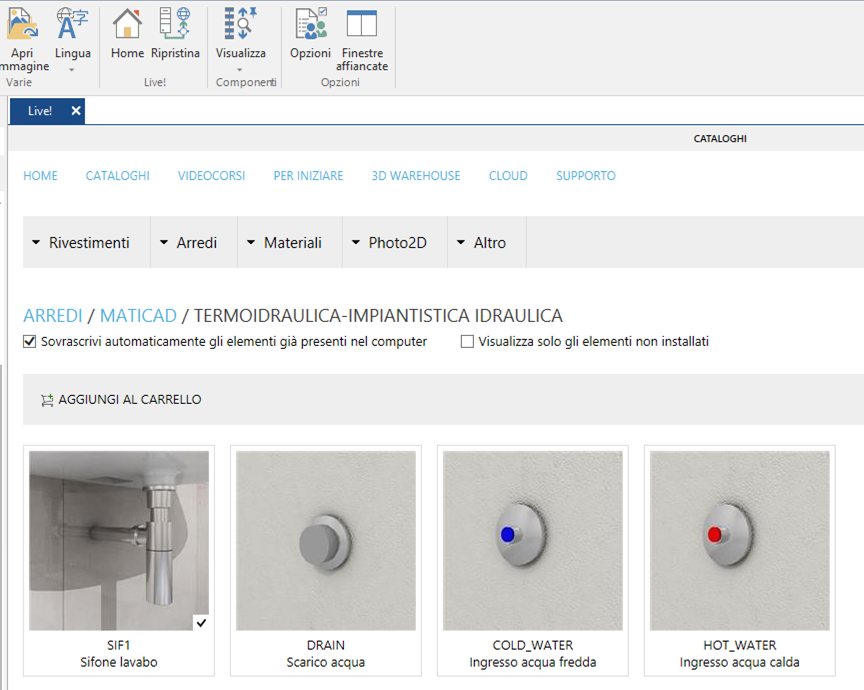

Quindi, all'interno del produttore Maticad, cerca la tipologia TERMOIDRAULICA-IMPIANTISTICA IDRAULICA.
Da qui puoi scaricare (in modo rapido, facendo click sull'immagine di anteprima del simbolo) i 3 simboli relativi all'allaccio dell'acqua fredda, calda e dello scarico.

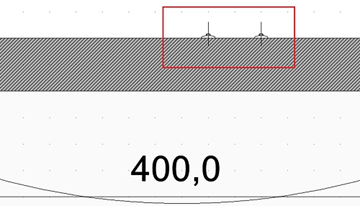

Una volta inseriti questi simboli in pianta, otterrai qualcosa del genere:

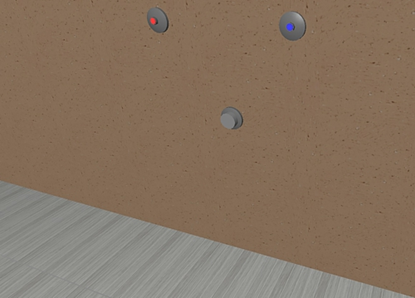

Mentre in Navigazione i simboli sono quelli che puoi vedere in figura:
Sfruttando gli snap di cui sono provvisti questi simboli, in pianta puoi tracciare facilmente le quote per dimensionare lo spazio esistente tra i simboli e gli angoli delle pareti.
Questo articolo è valido per la versione 2017 e successive
