Salvare nella libreria un elemento 3D importato da file esterno (DXF, 3DS, FBX, SKP, OBJ)

Per salvare gli elementi 3D importati in progetto segui questa procedura:

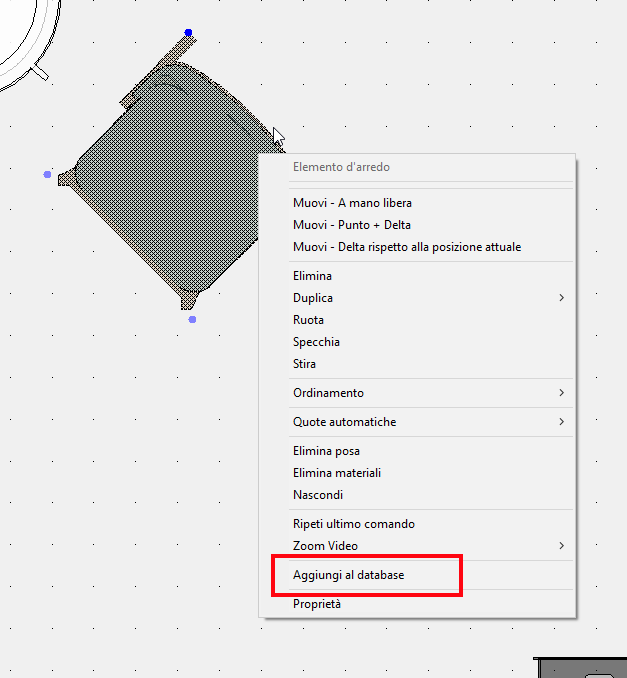

1. Fai clic destro sull'oggetto e seleziona l'opzione Aggiungi al database

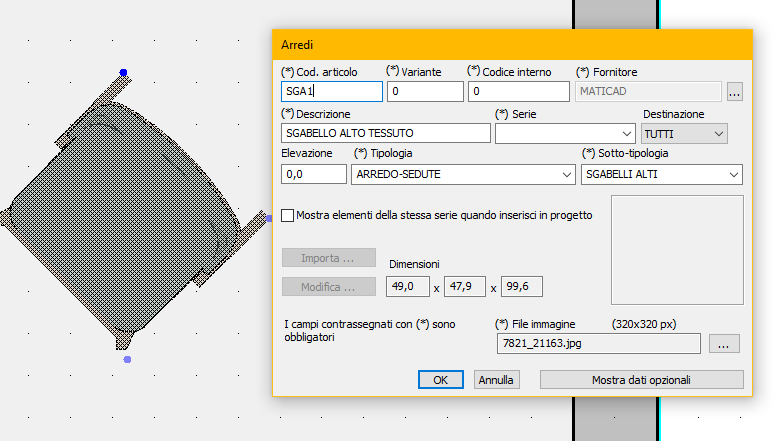

2. Compila le informazioni richieste, come :
   • Cod. articolo (*obbligatorio): codice che viene visualizzato poi a preventivo
   • Variante (*obbligatorio): questo campo viene utilizzato per inserirei arredi con stesso Cod. articolo. Se ad esempio voglio utilizzare il cod. articolo "SGA1" per tutti gli sgabelli, Specifico però un valore alfanumerico diverso per ognuno. (Se non è necessario puoi utilizzare “0”)
   • Codice interno (NON obbligatorio): come nel caso precedente della Variante, questo campo viene utilizzato per le aziende che hanno una codifica interna diversa da quella presente a catalogo
   • Fornitore (*obbligatorio): indicare il fornitore dell’elemento che si sta salvando. Fare click sul pulsante con i 3 puntini per selezionare un produttore se presente nell'elenco, altrimenti puoi crearne uno nuovo. Per creare un nuovo produttore, scrivi per prima cosa, il nome e il codice poi fai click su Aggiungi.
   • Descrizione (*obbligatorio): descrizione dell’articolo che verrà poi visualizzato a preventivo
   • Serie (NON obbligatorio): indica la collezione di appartenenza relativa al fornitore. Da usare nel caso in cui si voglia catalogare l’elemento in maniera più completa
   • Destinazione (NON obbligatorio): ambiente a cui appartiene l’articolo, a scelta tra quelli presenti nel menù.
   • Tipologia (*obbligatorio): indicare la tipologia dell’elemento scegliendola tra le presenti nel menù. È possibile inserirne una nuova a piacimento scrivendola direttamente nel campo, qualora si voglia distinguere i propri elementi da quelli esistenti.
   • Sotto-tipologia (NON obbligatorio): da usare nel caso in cui si voglia catalogare l’elemento in maniera più precisa.
   • Elevazione default (NON obbligatorio): È possibile impostare l’altezza alla quale si posiziona l’elemento ogni volta che verrà inserito.

   Queste informazioni aiuteranno a catalogare correttamente l'oggetto nel database.

3. Puoi anche aggiungere un'immagine di anteprima dell'oggetto se desideri sostituire quella generata automaticamente dal programma (l’immagine, di tipo jpg, deve essere di dimensione 320*320 pixel).

Puoi anche inserire un elemento in database senza inserirlo prima in progetto. Per fare questo segui questi passaggi:

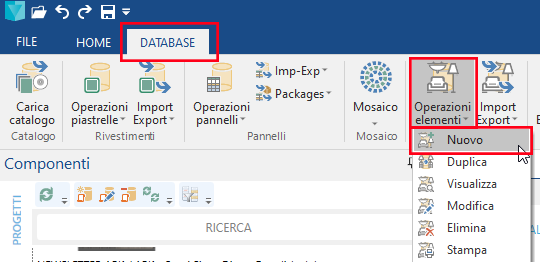

1. Vai alla sezione DATABASE nella barra multifunzione.
2. Seleziona Operazione elementi e poi Nuovo per aggiungere un nuovo oggetto al database.
3. Compila le informazioni richieste, come nella procedura precedentemente descritta.

Articoli collegati:

• Importazione di oggetti da Google 3D Warehouse
• Importazione e gestione di oggetti 3D da file esterni (DXF, 3DS, FBX, SKP, OBJ)

Questo articolo è valido per la versione 2017 e successive.
