Il formato complesso è fondamentale per quei minimali che non possono essere ricondotti a formati standard come il rettangolo, l'esagono, l'ottagono, ecc..
Consideriamo ad esempio una piastrella di questo tipo. E’ importante che l’immagine della piastrella da inserire nella base dati sia ritagliata correttamente senza lasciare spazio bianco di sottofondo:

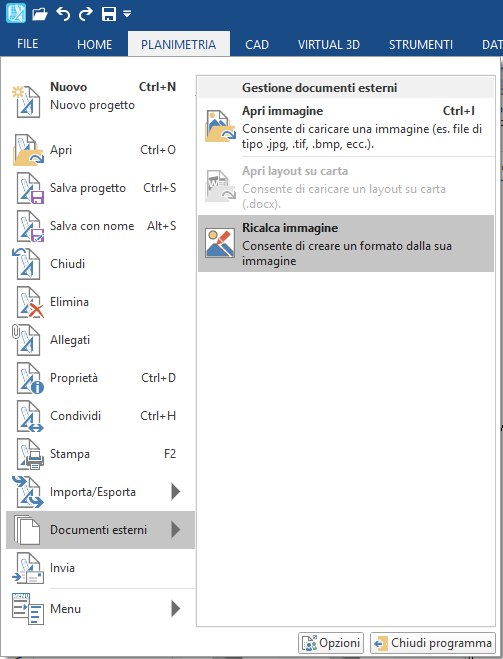

Da dentro il progetto andare sul menu File -> Documenti Esterni -> Ricalca immagine e selezionare poi l’immagine che si vuole importare.
Con gli strumenti del CAD 2D disegna una polilinea seguendo il profilo del formato complesso. Nel caso in cui sono presenti elementi curvi questi vanno ridisegnati sempre e comunque come linee.
Per chiudere la polilinea fare un doppio clic.
Salvare poi la polilinea tramite l’apposito comando.
Il programma crea un file avente estensione .ply che può essere salvato in qualunque cartella anche se per convenzione consigliamo di usare la cartella DomuS3D\Formats.

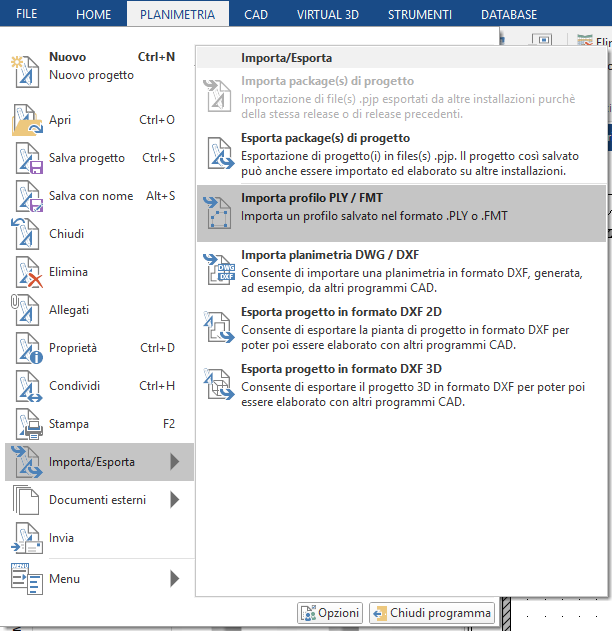

Spostarsi nella planimetria del progetto e cliccare su File -> importa/Esporta -> Importa profilo PLY/FMT e selezionare il file precedentemente salvato.
Il profilo viene caricato all’interno del progetto. Controllare la dimensione della piastrella con i normali comandi di quotatura ed adattarla alle proprie esigenze con il comando Scala.

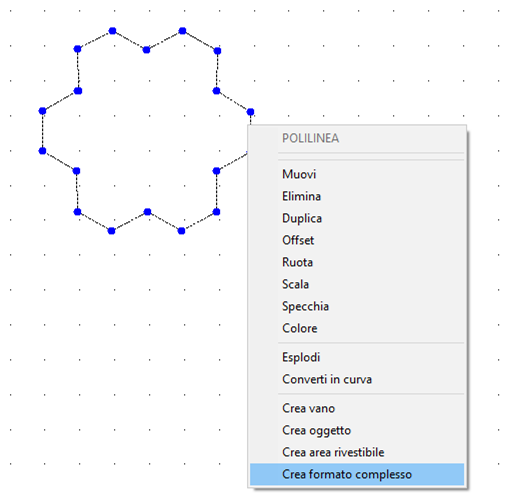

Dopo aver ridimensionato la sagoma, cliccare con il pulsante destro del mouse sul profilo e dal menu contestuale selezionare il comando Crea formato complesso.
Salvare il file nella cartella DomuS3D\Formats.

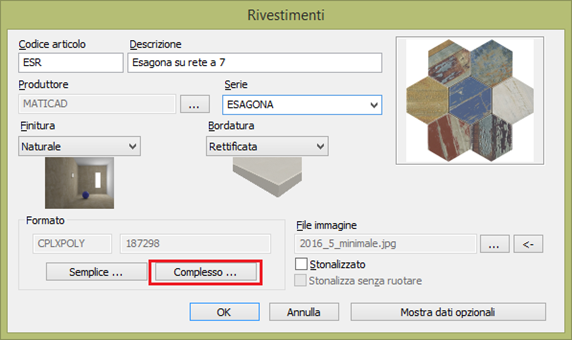

Ora è possibile creare la piastrella seguendo la procedura standard (scheda Database, Operazioni piastrelle -> Nuovo) e avendo cura di selezionare nella maschera di inserimento della nuova piastrella il formato complesso appena creato.
Per applicare un minimale di formato complesso è necessario creare un pannello. Di seguito il link con la procedura da seguire per realizzare il pannello.
Questo articolo è valido per la versione 2017 e successive
