Un oggetto 3D è una forma tridimensionale, come un parallelepipedo, a cui è possibile applicare rivestimenti o materiali di varia dimensione ed elevazione. Su questi oggetti non è possibile inserire infissi o creare nicchie automaticamente, ma si possono comunque creare fori utilizzando la "sottrazione booleana" di volumi. Questo metodo permette di realizzare elementi d’arredo personalizzati come mobili aperti, lavabi o vasche in muratura, partendo da semplici parallelepipedi.
Per forare un oggetto 3D, si applica la logica della sottrazione di volumi tramite compenetrazione di solidi.
Passaggi da seguire per creare un foro:
-
Creazione della forma 3D: Dalla finestra di planimetria, utilizza gli strumenti CAD (approfondisci in questo articolo) o il comando PARALLELEPIPEDO nella sezione DISEGNA della Ribbon.
-
Creazione del primo volume: Crea il primo volume che desideri forare.
-

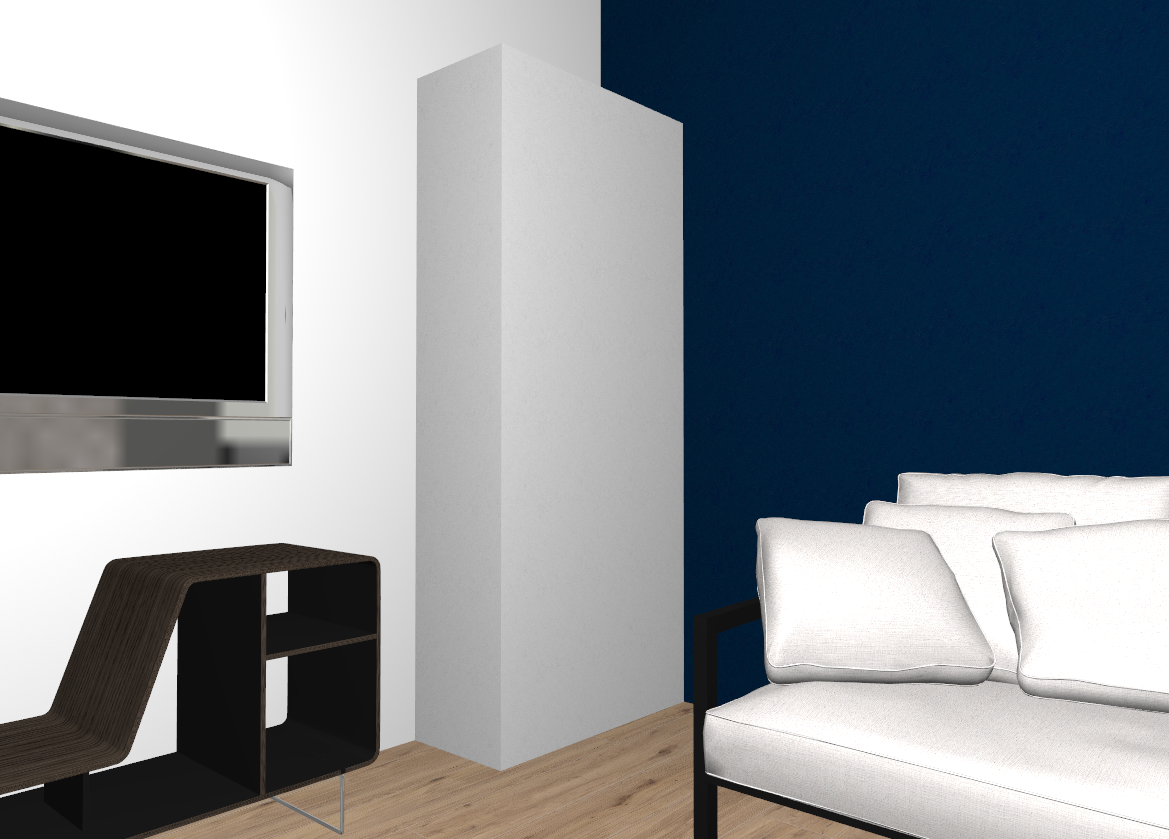

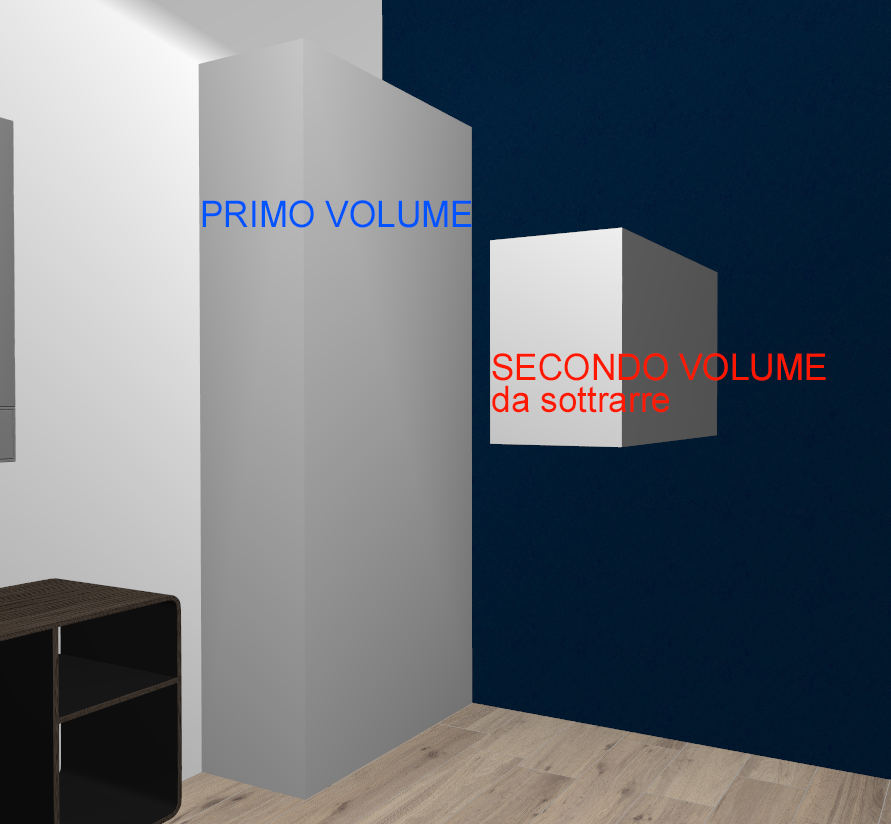

Creazione del secondo volume: Crea un secondo volume che rappresenta la porzione di solido da sottrarre. Posiziona questo volume dove deve essere creato il foro.
-

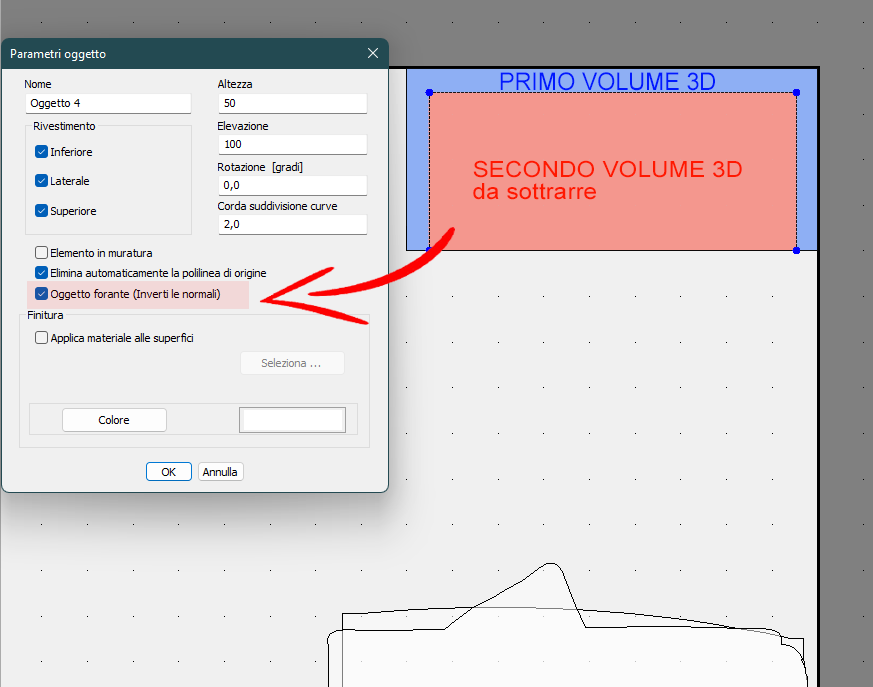

Invertire le normali: Attiva l’opzione “INVERTI LE NORMALI” nella finestra di creazione dell'oggetto per preparare l’operazione di sottrazione.

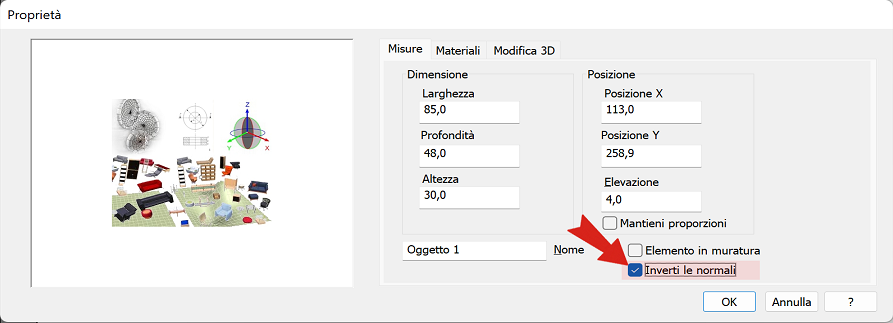

Puoi trovare questa opzione anche nel menu delle proprietà dell'oggetto selezionandolo col clic destro > Proprietà >INVERTI LE NORMALI.
-

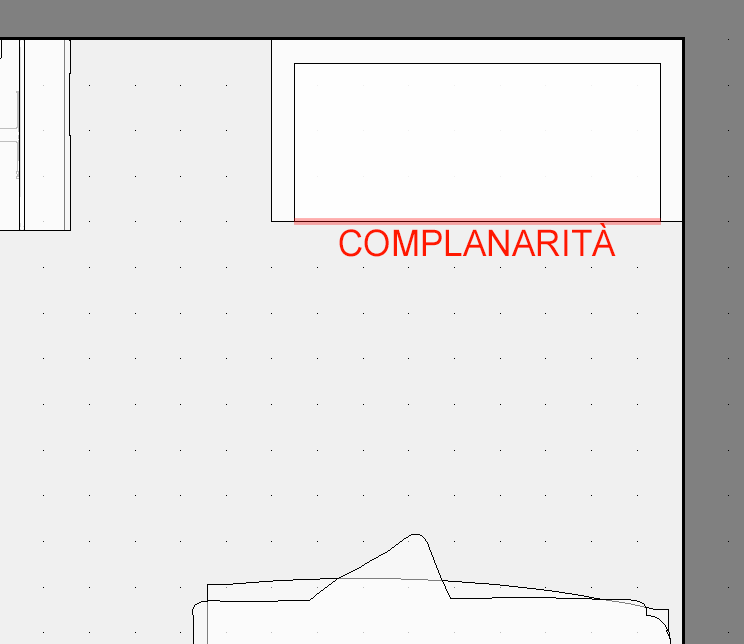

Posizionamento dell'oggetto: Inserisci il secondo volume all’interno del primo, compenetrandolo completamente. Assicurati che la faccia che delinea l’apertura sia perfettamente allineata con la faccia del volume ospitante (complanarità).
Per ottenere un allineamento preciso, puoi utilizzare la funzione "Punto + Delta".
Considerazioni aggiuntive
-

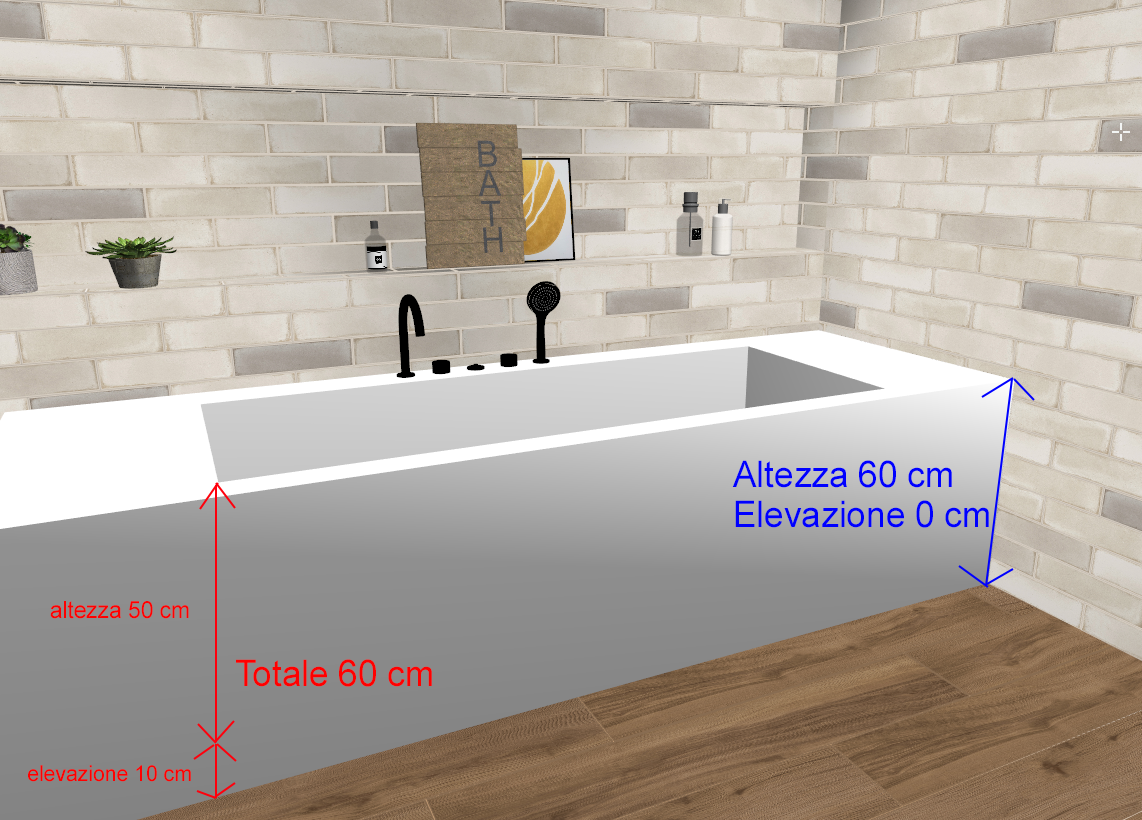

Forare superfici superiori: Quando devi forare la superficie superiore di un oggetto 3D, come una vasca, un top con lavabo, o una piscina, è essenziale impostare correttamente le misure di elevazione e altezza degli oggetti. Ad esempio, se il volume da sottrarre ha un'altezza di 50 e il volume da cui sottrarre ha un'altezza di 60cm, posiziona il volume con cui effettuare la sottrazione a 10 cm di elevazione. In questo modo ottieni una perfetta complanarità con il piano superiore dell'oggetto da forare.
-

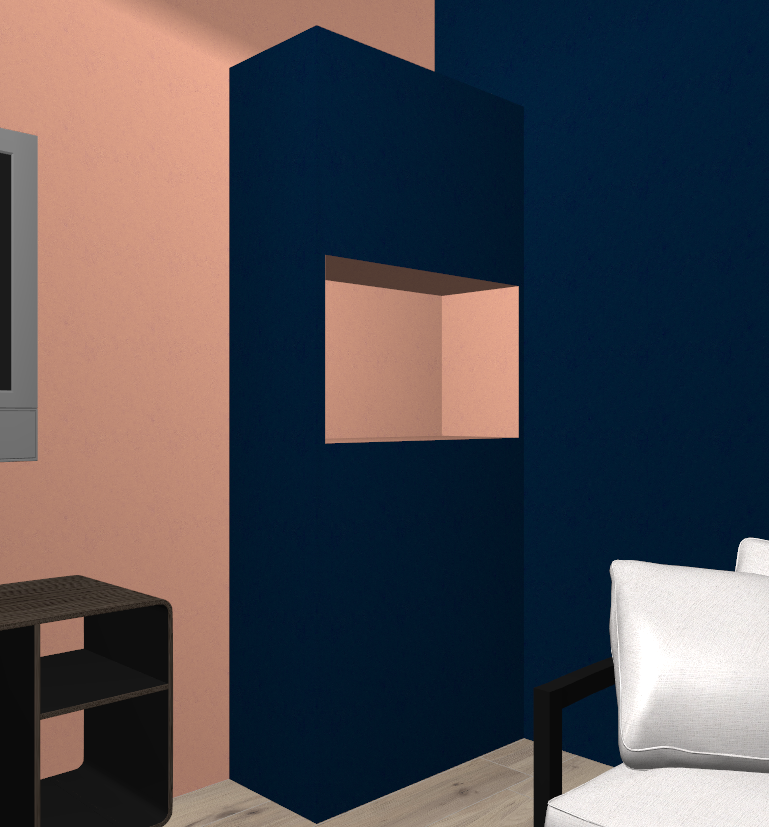

Rivestire l'interno di una nicchia: Per rivestire l’interno di una nicchia, è sufficiente trascinare i materiali direttamente in navigazione.
-
Problemi di visualizzazione: Se, nella finestra di navigazione virtuale, il foro creato non è visibile, prova a ricaricare la vista utilizzando il comando, nella Ribbon NAVIGAZIONE > AGGIORNA VISTA.
Articoli correlati:

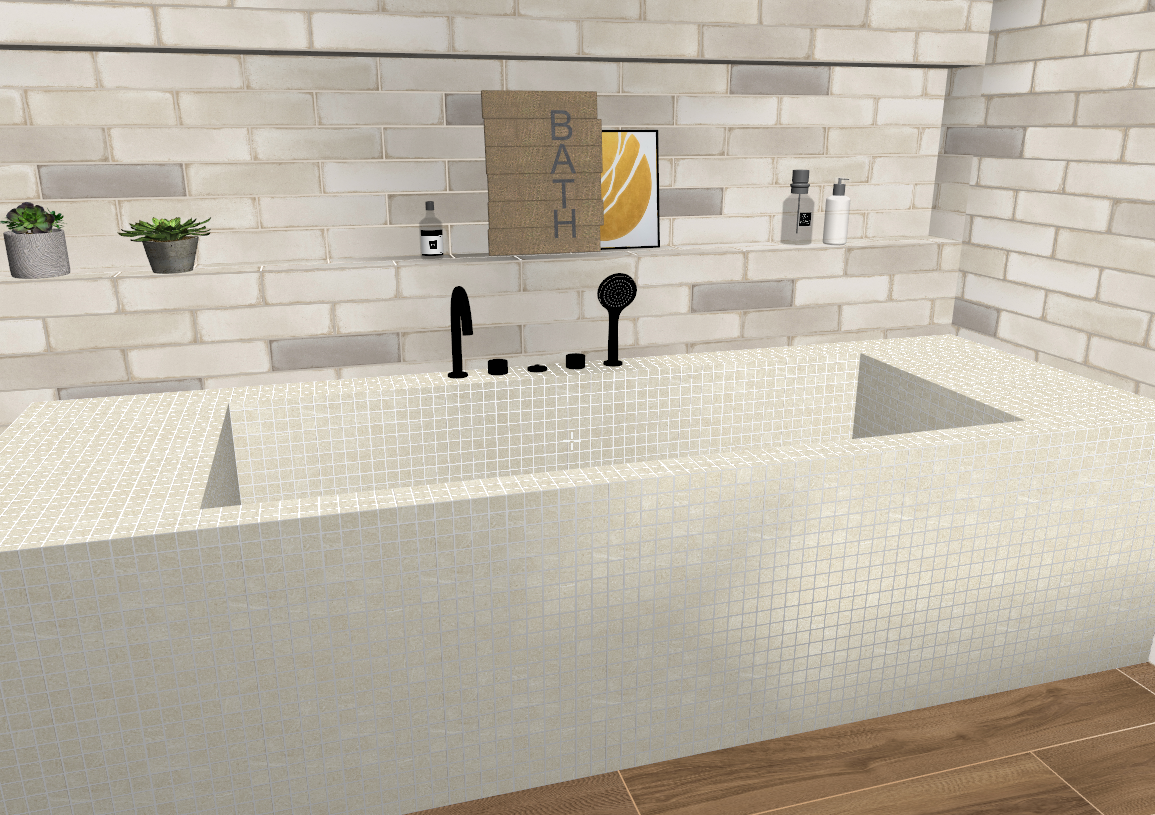

- Creare una vasca da incasso
- Rivestire una vasca in muratura
- Disegnare un oggetto 3D con gli strumenti CAD
Questo articolo è valido dalla versione 2022
