Inserire oggetti 3D in finestra di Navigazione

Quando si posizionano oggetti 3D nella finestra di planimetria, possiamo raggiungere il massimo livello di precisione nel posizionamento.

Ma se la precisione non è l’obiettivo principale e si presta maggiore attenzione alla velocità e alla rappresentazione grafica (soprattutto quando si progetta insieme al cliente) il posizionamento di oggetti 3D all'interno della finestra di Navigazione è di gran lunga preferibile.

Individua l’oggetto dalla finestra Componenti, quindi trascinarlo nella finestra di navigazione con la solita tecnica del drag&drop: rilascia il pulsante sinistro del mouse quando ti trovi sulla scena. Ora puoi spostare l’oggetto nel vano e puoi osservare come non appena ci si avvicina alla parete, l’oggetto ruota automaticamente e si allinea a questa.

Fai nuovamente click con il pulsante sinistro del mouse, e l’oggetto verrà rilasciato nella posizione in cui si trova il mouse.

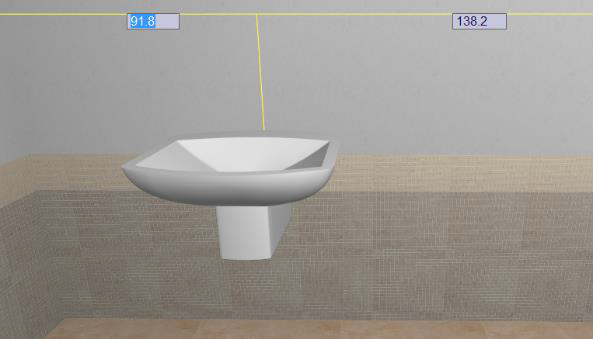

Se l’oggetto è allineato alla parete verranno visualizzati i doppi comandi di misura che consentono di specificare (come già visto in Planimetria) la distanza precisa tra l’oggetto e lo spigolo destro/sinistro (come di consueto, usa il tasto TAB della tastiera per abilitare la distanza destra o sinistra).

SUGGERIMENTO: è fortemente consigliabile lavorare in finestra di Navigazione in quanto l’applicazione offre già numerose funzioni utili per oggetti e posa. Inoltre, Maticad continuerà a potenziare la finestra di Navigazione nelle prossime versioni per consentirti di effettuare in questo contesto il maggior numero di operazioni.

Se lavori soltanto con il mouse è importante spostare prima l’osservatore in modo tale che la destinazione dell’elemento sia visibile nella scena prima di trascinarlo.

Se invece si utilizza anche lo SpaceNavigator (vd. 3DConnexion ) puoi individuare la destinazione anche mentre trascini l’elemento, in quanto SpaceNavigator consente all'utente di spostare l’osservatore anche durante il trascinamento dell’oggetto. È un modo davvero incredibile di lavorare con 2 mani, in 3D, che consente di migliorare la velocità di lavoro e di affascinare il cliente se questi sta osservando il progetto assieme a noi.
