Il posizionamento di un oggetto 3D, o di un arredo/articolo in planimetria di progetto è facile quanto quello di una porta. Questa la procedura da seguire per aggiungere un Elemento di arredo al progetto:
A. Cerca l’oggetto nella finestra dei componenti
B. Quando appare la sua immagine, fai click con il pulsante sinistro del mouse sull'immagine dell’oggetto; tieni premuto il mouse
C. Sposta il mouse sulla planimetria con il tasto premuto, quindi rilascialo
D. Sposta l’oggetto nel punto in cui desideri rilasciarlo
E. Fai click con il pulsante sinistro del mouse per confermare l'inserimento
Come già visto con le porte, l’oggetto ruoterà automaticamente e si allineerà alla parete non appena si sposta il mouse sul lato interno di una parete.

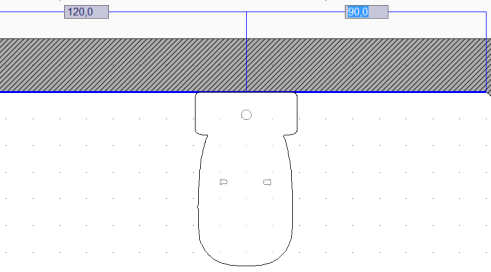

Una volta allineato alla parete apparirà il doppio sistema di misura che visualizzerà la distanza tra l’oggetto e lo spigolo destro/sinistro della parete a cui è allineato.
Fai click con il pulsante sinistro del mouse per posizionarlo definitivamente nella posizione in cui si trova il mouse, oppure immetti la misura precisa usando la distanza destra/sinistra (si può passare dall’una all’altra con il tasto TAB della tastiera). Mentre trascini l’oggetto nella planimetria, puoi usare i tasti + / - della tastiera per ruotare l’oggetto di 45° (+ per senso antiorario, - per senso orario). Mentre trascini l’oggetto in planimetria, si può usare il tasto R della tastiera per ruotare l’oggetto di un angolo diverso da 45° ed anche per cambiare rapidamente la sua elevazione rispetto al pavimento.
Guarda questo video per capire come fare (Nota: l'interfaccia del programma potrebbe fare riferimento ad una delle versioni precedenti):
Questo articolo è valido per la versione 2017 e successive
