Posizionamento di porte e finestre

Gli elementi architettonici come porte e finestre sono solitamente i primi ad essere posizionati nel progetto.

Quando si installa il software sono già presenti alcune porte e finestre nella libreria del programma,

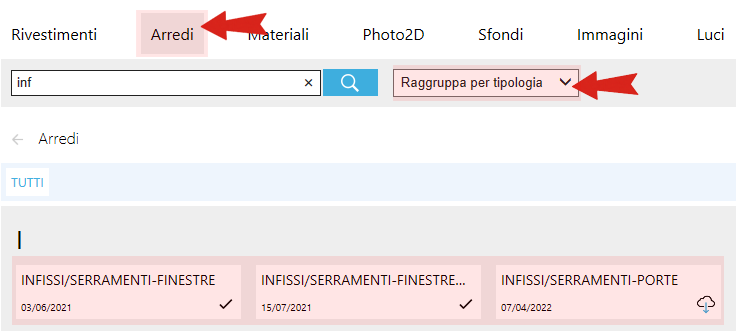

ma è possibile ampliarla scaricando altri elementi:  PAG. LIVE -> CATALOGHI -> ARREDI -> Raggruppa per tipologia -> cercare i cataloghi "Infissi" e scaricare tutto.

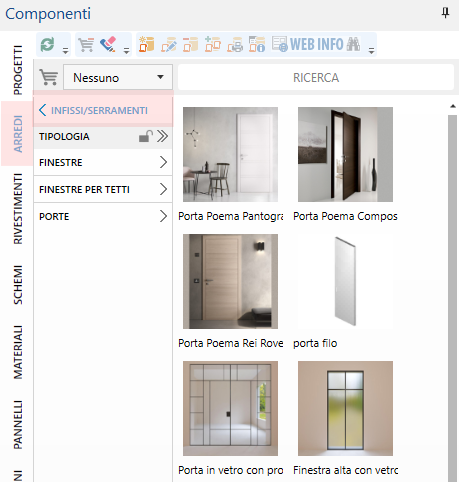

La fase successiva consiste nel cercare l'elemento porta o finestra che si desidera collocare nel progetto: nella sezione componenti a sinistra selezionare la scheda ARREDI e filtrare la Macro-tipologia INFISSI/SERRAMENTI. Ora dovrebbe apparire un elenco di infissi disponibili.

Apri alla finestra di planimetria del progetto, in quanto porte e finestre possono essere posizionate soltanto in questa finestra.

Una volta individuato l'elemento desiderato, tieni premuto il pulsante sinistro del mouse sull'immagine di anteprima e trascinalo nella nella planimetria; una volta arrivati sul progetto è possibile rilasciare il tasto sinistro.
Mentre si sposta il mouse si sposta anche la porta con il suo ingombro (è il rettangolo rosso collegato al cursore del mouse). Poiché non è possibile lasciare la porta al centro del vano, cerca di collocare il cursore del mouse sopra le pareti interne del progetto: osserva che la porta ruota automaticamente allineandosi alla parete e diventa verde (a conferma che ora è possibile posizionarla).

È anche possibile assegnare la corretta dimensione di un’apertura (porte e finestre) in fase di inserimento in progetto, prima del sul posizionamento definitivo.

Quando si trascina l’infisso all’interno della planimetria, compare il campo numerico in cui è possibile digitare il valore numerico della larghezza dell’apertura; questo campo resta disponibile sino al momento in cui l’infisso viene posizionato sulla parete: a quel punto si attivano i due campi, a destra e sinistra, per impostare le distanze dagli spigoli del muro.

                   Campo dimensione visibile                                            Campo dimensione non visibile

Ora che la porta ha individuato la parete di destinazione, diventa verde ed appare un doppio comando di misura indicante la distanza tra la porta e l’angolo destro/sinistro della parete. Per rilasciare definitivamente la porta è possibile fare nuovamente click con il tasto sinistro se la posizione è corretta, ma se si desidera essere ancora più precisi si può lasciare il mouse dove si trova per specificare la parete di destinazione e iniziare a digitare la distanza cui si intende fare riferimento.

Nell'immagine la distanza selezionata cui fare riferimento è quella tra la porta e l’angolo sinistro. Se si vuole fare riferimento all'angolo destro, premi il tasto TAB della tastiera per passare alla distanza di destra e immetti nuovamente la distanza.

Se desideri posizionare una finestra, torna alla sezione Componenti, cerca la finestra sfogliando le tipologie o scrivendo “finestra” nel campo di ricerca; quindi segui la stessa procedura effettuata per la porta, in quanto le finestre si comportano allo stesso modo delle porte.
Osserva che porte e finestre possono essere trascinate soltanto sul lato interno della parete. Possono essere rilasciate soltanto quando si inizia a vedere il sistema doppio di misura; se non appare, significa che il cursore del mouse non si trova sul lato interno della parete. Per uscire dalla procedura, fai click sul tasto ESC della tastiera o anche sul tasto destro del mouse.
Infine, è interessante chiarire la differenza tra la tipologia Porte e Porte dinamiche. Una porta (o finestra) dinamica non è un oggetto statico e può essere aperta/chiusa del progettista durante la navigazione, selezionando con il pulsante sinistro del mouse la maniglia della porta/finestra e trascinandola all'interno o all'esterno.
Va ricordato che solitamente le finestre sono trasparenti, per cui la luce del sole le attraversa sempre; le porte invece, se chiuse, impediranno che arrivi luce naturale nella scena. Aprendole (se sono dinamiche) la luce del sole potrà entrare nel vano.

BLOCCO/SBLOCCO APERTURA INFISSI

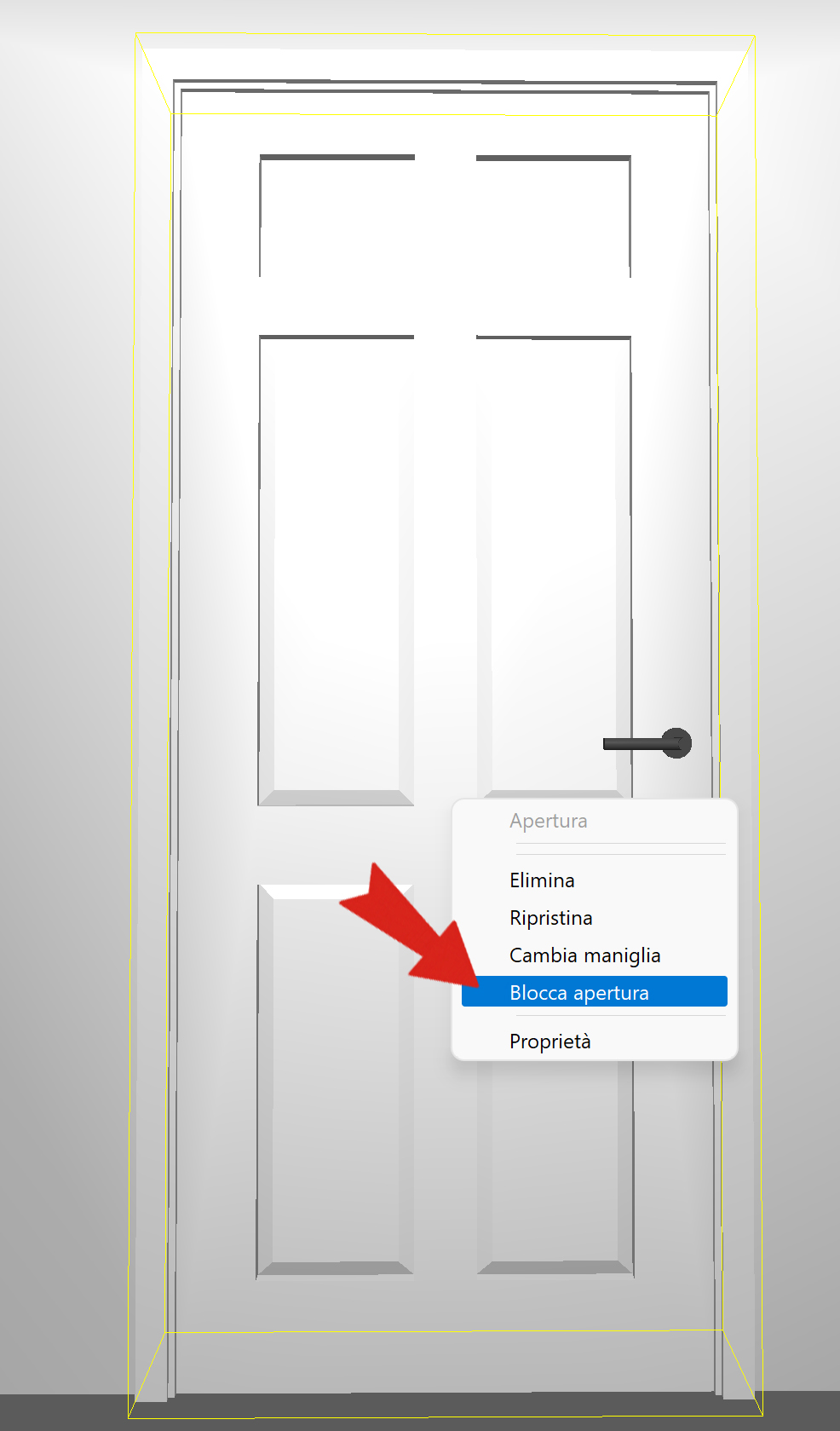

Dopo aver inserito un infisso, si può bloccare e sbloccare il meccanismo di apertura dinamica di porte e finestre apribili. In navigazione, tramite click destro sull’apertura, è possibile scegliere di bloccare e sbloccare la rotazione:

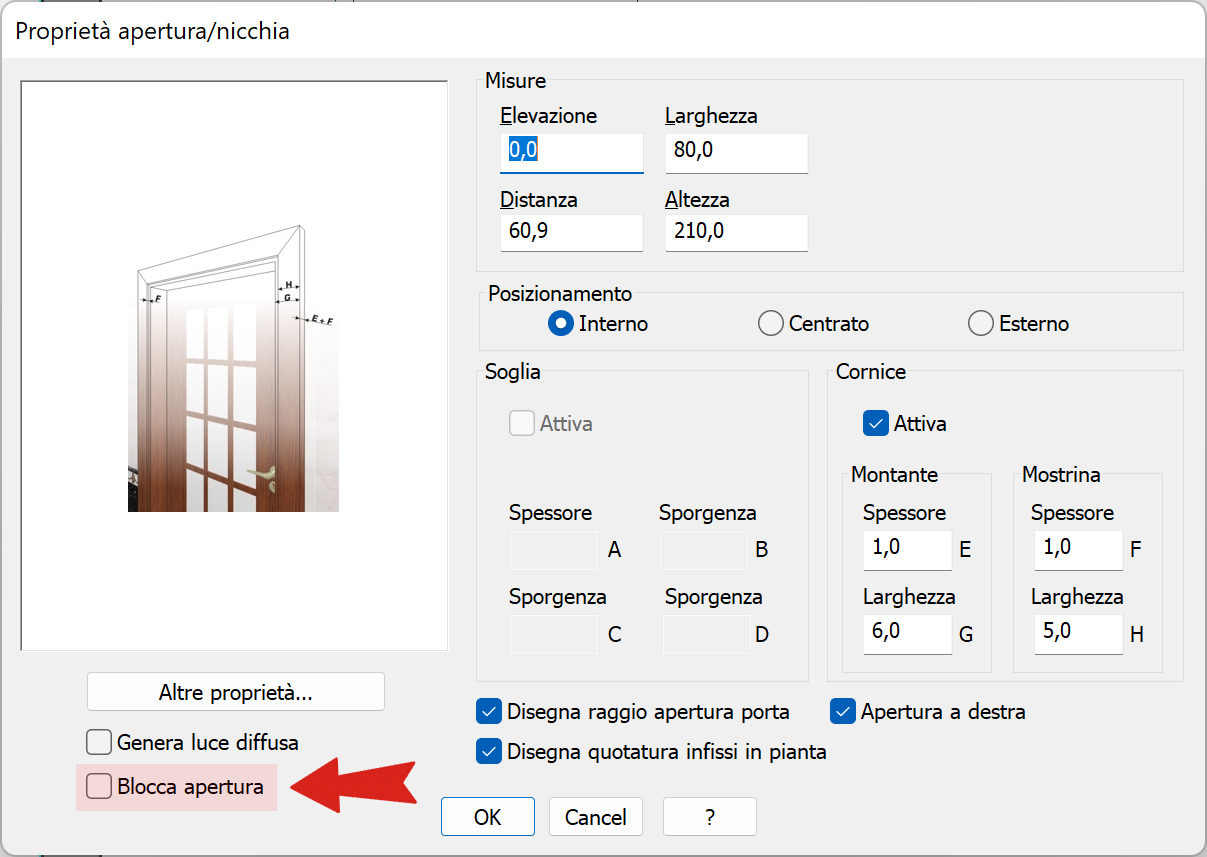

Analogamente, anche nella finestra delle proprietà (click destro sull'elemento -> proprietà) è possibile abilitare o disabilitare tale opzione tramite il flag Blocca apertura.
