Il peut parfois être utile d’insérer ces symboles graphiques, en l’absence de sanitaires, pour pouvoir fournir à son plombier des informations et des impressions circonstanciées avec les dimensions correctes.
Si vous disposez de l’abonnement du téléchargement des catalogues, accédez à la section Eléments d’ameublement.
Puis, à l’interne du fabricant Maticad cherchez la typologie THERMOHYDRAULIQUE-ACCESSOIRES
D’ici vous pouvez télécharger (rapidement, en cliquant sur l’image d’aperçu du symbole) les 3 symboles relatifs aux raccords de l’eau froide, chaude et de l’évacuation.
Una volta inseriti questi simboli in pianta, otterrai qualcosa del genere:

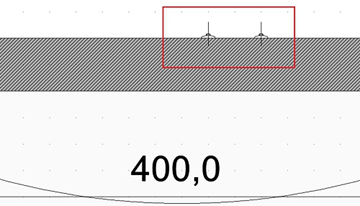

Une fois insérés ces symboles dans la planimétrie, vous obtiendrez quelque chose de ce genre :

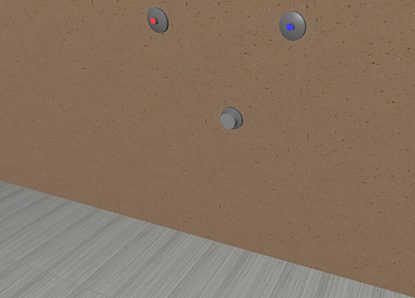

Alors que dans la Navigation les symboles sont ceux que vous pouvez voir dans la figure :
En utilisant les snaps dont ces symboles sont pourvus, vous pouvez facilement tracer les cotes dans la planimétrie pour dimensionner l’espace entre les symboles et les coins des murs.
Cet article est valable pour les versions 2017 et suivantes
