DomuS3D permet de charger des bibliothèques externes d'objets 3D aux formats 3DS, DXF, FBX, OBJ et SKP.
Dans cet article, nous verrons comment :
- charger un fichier 3D directement dans le projet depuis la fenêtre de plan ;
- sauvegarder un nouvel élément 3D dans la base de données ;
- sauvegarder des groupes d'éléments 3D dans la base de données ;
En savoir plus sur la recherche et le chargement d'éléments SketchUp depuis 3DWarehouse dans cet article.
CHARGEMENT DU FICHIER 3D DIRECTEMENT DANS LE PROJET DEPUIS LA FENÊTRE DE PLAN

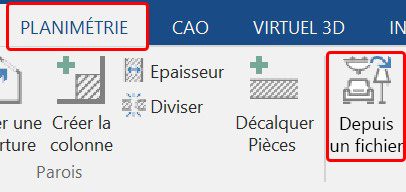

1. Ouvrez la section PLANIMETRIE du ruban et sélectionnez la commande Depuis un fichier.
2. Localisez le fichier 3D précédemment enregistré sur le disque et sélectionnez-le pour l'importation.

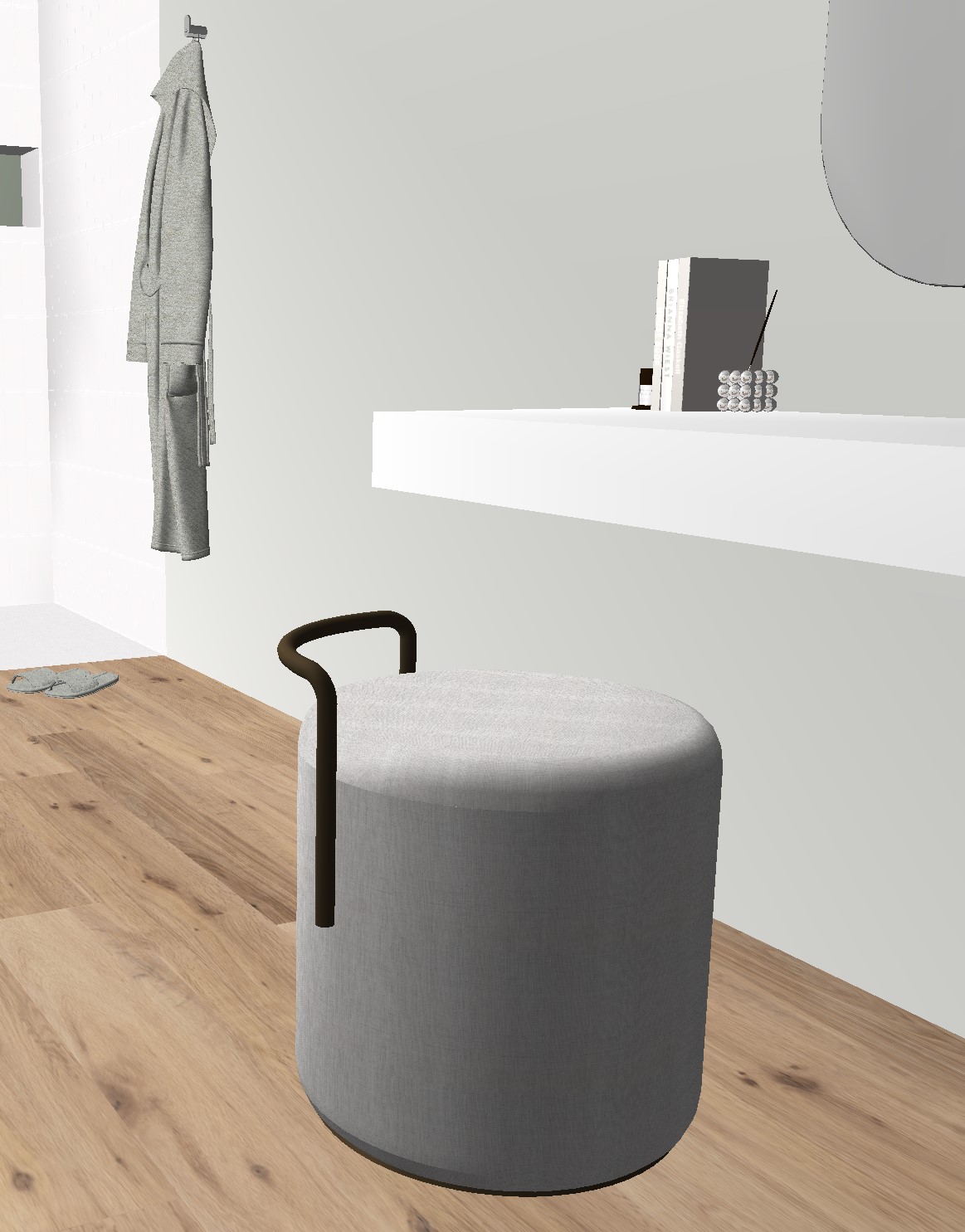

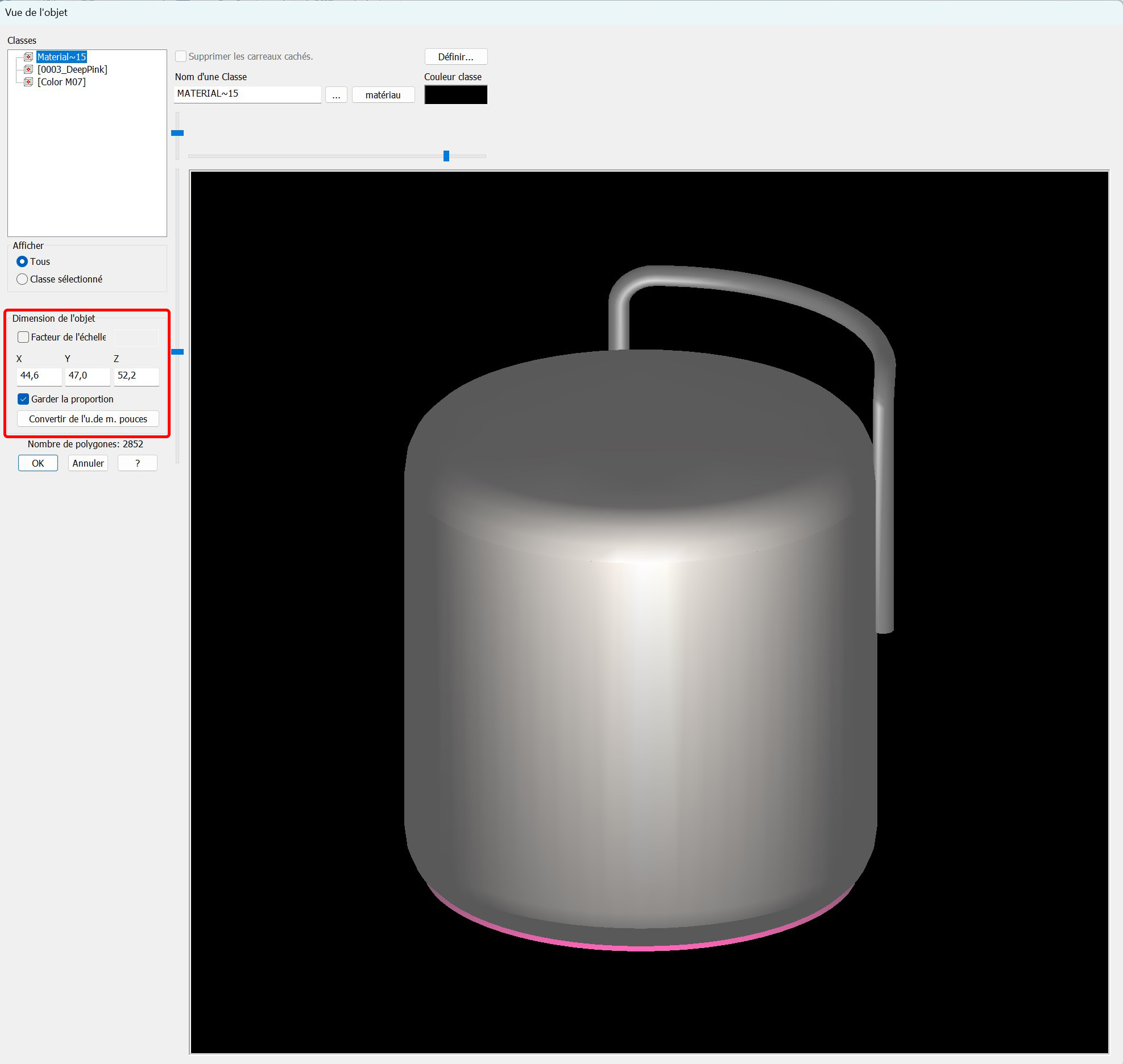

3. Dans la fenêtre d'importation, vérifiez l'échelle de l'objet pour vous assurer que les dimensions sont correctes. Une fois confirmé, l'objet sera inséré dans le plan et pourra être positionné comme n'importe quel autre objet standard de la bibliothèque.
Cet objet ne vivra que dans le projet dans lequel il a été placé, car cette procédure ne l’insère pas automatiquement dans la base de données du logiciel.
Pour l’enregistrer également dans la bibliothèque interne, cliquez ici pour lire l’article.
SAUVEGARDER UN NOUVEL ÉLÉMENT 3D DANS LA BASE DE DONNÉES
Les objets importés via cette procédure restent disponibles uniquement dans le projet en cours. Si vous souhaitez enregistrer l'objet dans la bibliothèque interne de DomuS3D pour l'utiliser dans d'autres projets, suivez ces instructions :

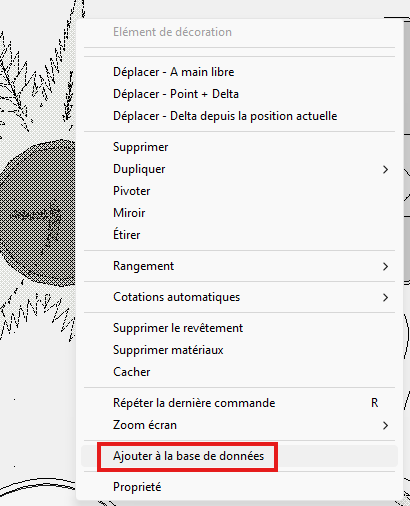

1. Cliquez avec le bouton droit de la souris sur l'objet et sélectionnez l'option Ajouter à la base de données.

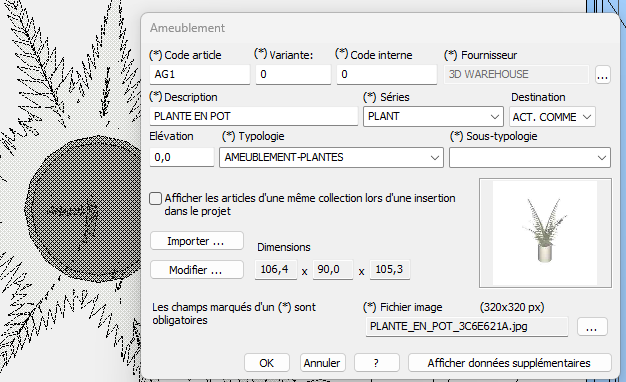

2. Renseignez les informations requises, telles que :
Code article (*obligatoire) : code qui est affiché dans le devis.
Variante (*obligatoire) : ce champ est utilisé pour charger les éléments avec même Code article. Par exemple, si je veux utiliser le cod. article " TAB1" pour tous les tabourets, spécifie cependant une valeur alphanumérique différente pour chacun (si ce n’est pas nécessaire, vous pouvez utiliser "0").
Code interne (*non obligatoire) : comme dans le cas précédent de la Variante, ce champ est utilisé pour les entreprises qui ont un codage interne différent de celui présent dans le catalogue.

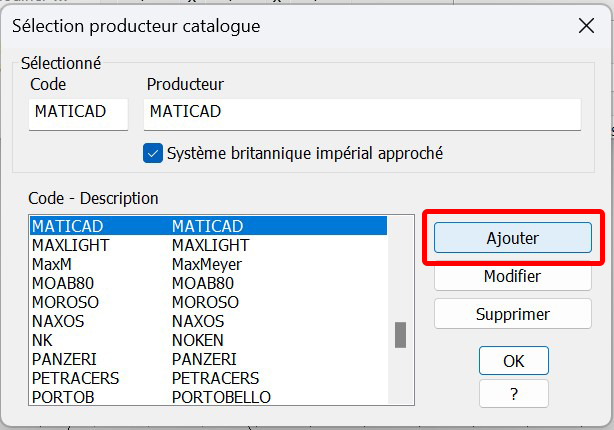

Fournisseur (*obligatoire) : indiquer le fournisseur de l’élément que vous enregistrez. Cliquez sur le bouton avec les 3 points pour sélectionner un fabricant s’il figure dans la liste, sinon vous pouvez créer un nouveau fabricant.
Pour créer un nouveau fabricant, tapez d’abord le nom et le code, puis cliquez sur Ajouter.
Description (*obligatoire) : description de l’article qui sera ensuite affiché au devis.
Destination (*non obligatoire) : l’environnement auquel appartient l’article, au choix parmi ceux présents dans le menu.
Séries (*obligatoire) : indique la collection à laquelle appartient l’élément. À utiliser pour cataloguer l’élément de manière plus complète.
Typologie (*obligatoire) : indiquer la typologie de l’élément en la choisissant parmi celles présentes dans le menu. Vous pouvez en insérer une nouvelle en l’écrivant directement dans le champ, si vous voulez distinguer vos propres éléments de ceux existants.
Sous-typologie (*non obligatoire) : A utiliser si l’on veut cataloguer l’élément de manière plus précise.
Elévation (*non obligatoire) : Vous pouvez définir la hauteur à laquelle vous placez l’élément chaque fois qu’il est inséré.
Ces informations aideront à cataloguer correctement l'objet dans la base de données.
3. Vous pouvez ajouter une image d'aperçu de l'objet si vous souhaitez remplacer celle générée automatiquement par le programme (l'image, au format jpg, doit avoir une dimension de 320 x 320 pixels).
Vous pouvez également ajouter un élément dans la base de données sans l'insérer d'abord dans un projet. Pour ce faire, suivez ces étapes :
1. Allez dans la section BASE DE DONNÉES du ruban.
2. Sélectionnez l'option Opération des éléments, puis cliquez sur Nouveau pour ajouter un nouvel objet à la base de données.
3. Renseignez les informations requises, comme décrit dans la procédure précédente.

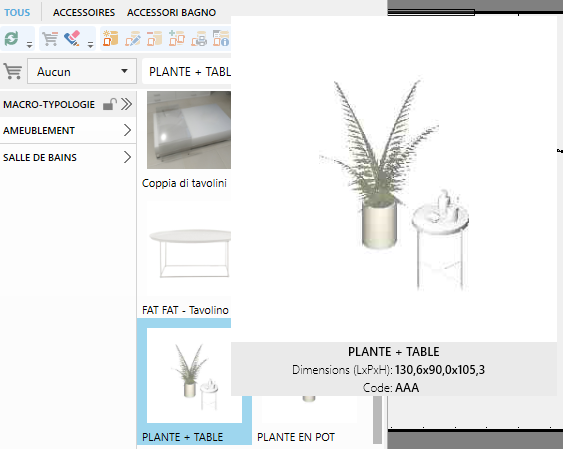

SAUVEGARDER DES GROUPES D'ÉLÉMENTS 3D DANS LA BASE DE DONNÉES
Si vous devez créer et enregistrer un groupe d’éléments 3D pour les réutiliser de cette manière, procédez comme suit:

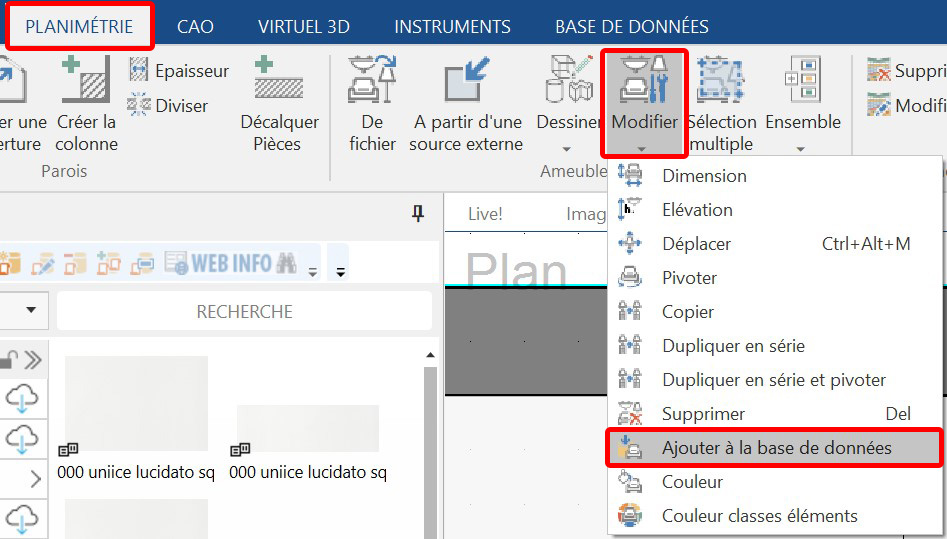

1. Depuis le plan du projet, allez en haut dans la section PLANIMETRIE, puis sélectionnez la commande MODIFIER du groupe meubles, et faites défiler jusqu’à la rubrique Ajouter à la base de données.

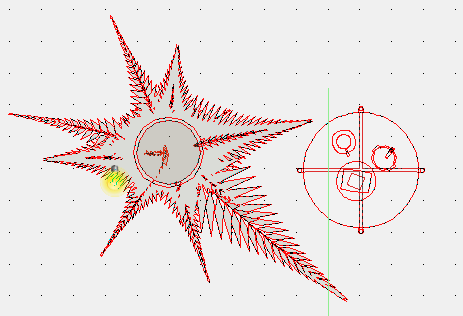

2. Sélectionnez les articles que vous souhaitez regrouper en effectuant une sélection par zone ou avec le bouton gauche de la souris, confirmez avec un clic droit, puis renseignez les informations nécessaires pour leur enregistrement dans la base de données.
Pour en savoir plus sur la signification de chaque champ, voir les paragraphes précédents.
Articles connexes:
- Importer des éléments depuis Google 3DWarehouse
Cet article est valable pour la version 2020 et les versions ultérieures.
