Crear una bañera encastrada – DomuS3D - Soporte en línea

Para crear una bañera empotrada, sigue estos pasos:

Abre la sección CAD de la cinta de opciones en la ventana de Planimetría.
Selecciona el comando POLILÍNEA o RECTÁNGULO para dibujar el objeto que necesites crear.

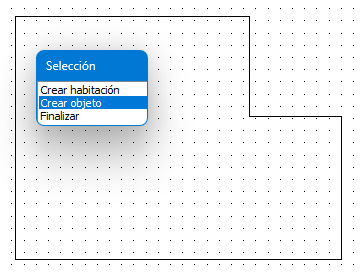

Empieza a dibujar la forma haciendo clic izquierdo. Una vez que le hayas dado la forma, haz clic en el punto inicial o presiona clic derecho > CERRAR > CREAR OBJETO

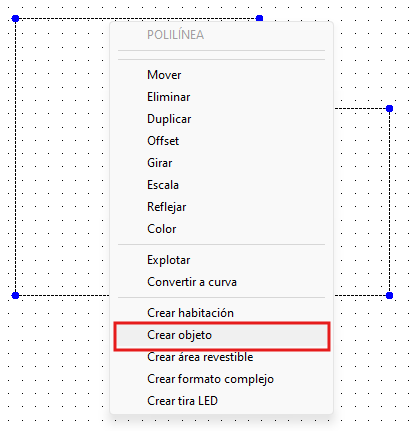

- Si la ventana SELECCIÓN no aparece o la has cerrado, selecciona la polilínea haciendo clic derecho y selecciona CREAR OBJETO

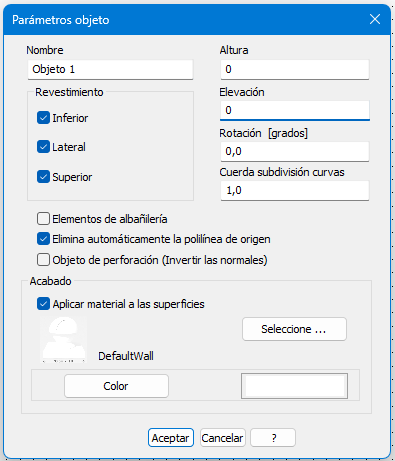

Crea el objeto introduciendo los parámetros:
- Altura: altura de la extrusión de la forma creada
- Elevación: elevación del objeto con respecto a la superficie sobre la que estamos creando, desde la vista "Plano" será la distancia al plano, desde la vista "Pared 2D" será la distancia a la pared.
- Cuerda: en cuantos segmentos se dividirá el perímetro. En el caso de líneas curvas, es mejor que la cuerda de subdivisión sea pequeña para aproximarse mejor a la curva. Se recomienda no bajar de los 2 cm si queremos utilizar materiales de revestimiento para no ralentizar ni hacer muy pesado el proyecto y permitir también la instalación de azulejos (a menudo teselas de mosaico de 2 cm).
Selecciona la bañera buscando en el campo de búsqueda de la ventana Componentes dentro de la pestaña MOBILIARIO utilizando los términos "empotrado" o "autoperforante". Este tipo de bañeras tienen la característica de perforar automáticamente la mampostería.
Posiciona la bañera: Utiliza la tecla "H" del teclado para colocar la bañera sobre la mampostería. (Consulta las instrucciones en "Cómo colocar un lavabo sobre una superficie - Tecla H").
Actualiza la vista: Actualiza la ventana de navegación usando el comando "Actualizar vista" para asegurarte de que la bañera se haya colocado y mostrado correctamente.
