Es posible duplicar elementos de decoración, objetos, grupos y luces en serie, de esta manera se puede crear simple y rápidamente la copia múltiple de objetos. Este comando solo está disponible en la ventana de Planimetría.
De esta forma podrás crear una secuencia de escalones, simular una escalera de caracol, replicar estanterías y objetos, o crear una secuencia de luces, etc.
Este comando suele ser llamado Array en algunos softwares de modelado 3D. En DomuS3D se llama Duplicar en serie y permite elegir entre 3 modos de duplicación diferentes:

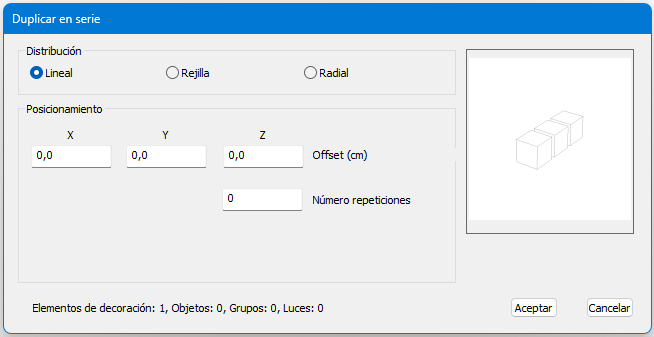

- Lineal: permite crear una repetición a lo largo de uno o los 3 ejes cartesianos. En la ventana de comando Duplicar en serie, puedes indicar la distancia entre una instancia y otra en los ejes X e Y, y el desplazamiento entre ellos, representado a partir del eje Z. Finalmente, en el campo Número de repeticiones puedes especificar el número de copias de la instancia (incluida la seleccionada).
A medida que complete estos campos, podrás ver la actualización de la vista previa como resultado de tus elecciones.

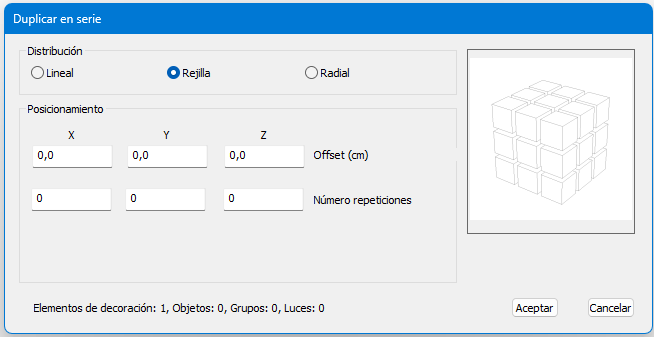

- Rejilla: permite crear una repetición a lo largo de uno o los 3 ejes cartesianos, con la posibilidad de desarrollar el duplicado de la instancia como una cuadrícula a lo largo de los ejes X y/o Y.
En la ventana de comando Duplicar en Serie, puedes indicar la distancia entre una instancia y otra en los ejes X e Y, y el desplazamiento entre ellos, representado por el eje Z.
Finalmente encontrarás 3 campos referentes al Número de repeticiones, donde podrás especificar el número de copias de la instancia en las direcciones X, Y y Z (incluida la seleccionada).
A medida que completes estos campos, podrás ver la actualización de la vista previa como resultado de tus elecciones.

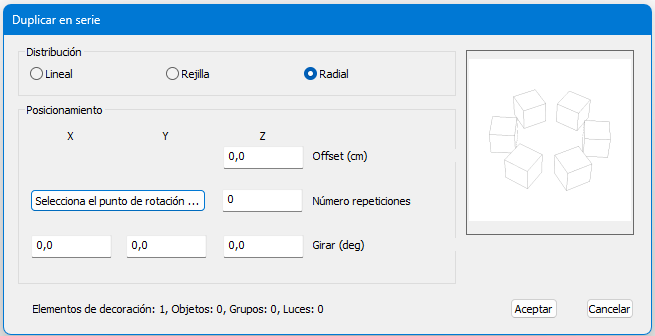

- Radial: te permite crear una repetición especificando un punto de rotación para los elementos copiados en las direcciones de los ejes X, Y, Z.
En la ventana de comando Duplicar en Serie, puedes indicar la distancia entre una instancia y otra en los ejes X e Y, y el desplazamiento entre ellos, representado por el eje Z.
En el campo Número de repeticiones, puedes especificar el número de copias de la instancia en la dirección Z (incluida la seleccionada).
En el campo Girar (grados) puedes introducir los grados de rotación que sufrirán las instancias duplicadas.
Finalmente, al hacer clic en el botón Selecciona el punto de rotación, puedes especificar el punto relativo al cual rotarán las instancias duplicadas.
A medida que completes estos campos, podrás ver la actualización de la vista previa como resultado de tus elecciones.
Al final de completar la ventana Duplicar en serie, si el resultado visible en la vista previa es el que deseas, haz clic en el botón Aceptar para confirmar el cambio.
El comando Duplicar en Serie permite actuar sobre objetos, muebles, grupos y luces.
En el caso de las luces, duplicarlas de la forma ilustrada anteriormente en esta guía las ubicará en el mismo grupo.
Esto te permite cambiar las propiedades de una sola luz en el grupo y ver el cambio aplicado a todas las demás luces que pertenecen al mismo grupo.
Este artículo es válido para la versión 2024 y posteriores
