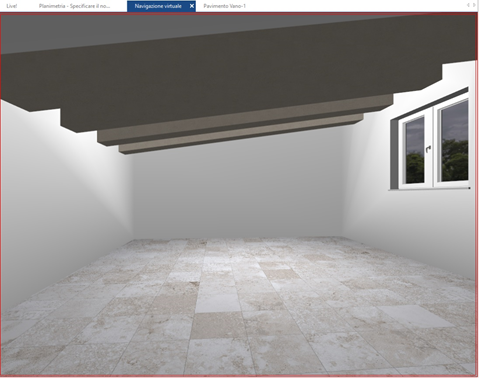

Para introducir las vigas en el techo inclinado debes realizarlas como objetos 3D.
Para construirlas, hazlo de esta manera:
- Sitúate en la vista 2d de la pared abuhardillada
- Utilizando los comandos CAD diseña el perfil de las vigas sobre la parte superior de la pared utilizando la función snap presente. Para diseñar la línea oblicua haz clic en la tecla (O) del teclado para desactivar la modalidad perpendicular, si estuviera activada. Una vez diseñado un perfil cerrado seleccionar el comando Crear objeto y desde la pestaña que aparece indicar el espesor de la viga.
- Luego de haber diseñado la viga y aplicado el material que se desea (para más detalles ver el siguiente link) es posible duplicarla y posicionar varias copias desde la vista de planimetría.
Este artículo es válido para la versión 2017 y posteriores
