El nuevo módulo "Mobiliario configurable" se ha mejorado e integrado en la sección MOBILIARIO de la ventana de componentes. Ahora los elementos configurables se encuentran junto con el mobiliario "estático" (por ello, dentro del componente MOBILIARIO ya no aparece la doble PESTAÑA).
El usuario tiene la posibilidad de añadir elementos personalizables en el proyecto según las especificaciones de la empresa fabricante, creando diversas composiciones, que pueden modificarse en todas las partes previstas por el fabricante.
Al seleccionar un mueble específico, se abre una nueva ventana dedicada en la que es posible personalizar la composición añadiendo y ensamblando los elementos que la constituyen.
META ARTÍCULOS
Como se ha comentado anteriormente, en DomuS3D el mobiliario configurable está disponible en el apartado MOBILIARIO de la ventana de componentes. Estos se identifican con un pequeño marcador en la parte inferior izquierda de la vista previa.
Marker 3 engranajes --> FAMILIA DE ELEMENTOS CONFIGURABLES Marker 1 engranaje --> ELEMENTOS INDIVIDUALES CONFIGURABLES
Podemos distinguir dos tipos de mobiliario configurable:
- FAMILIA DE ELEMENTOS CONFIGURABLES (elementos con el marcador de 3 engranajes).
Al arrastrar una familia de elementos configurables al plano, se abre automáticamente la ventana de configuración en la que se puede proceder a la creación de la composición ensamblando los elementos que la constituyen. -

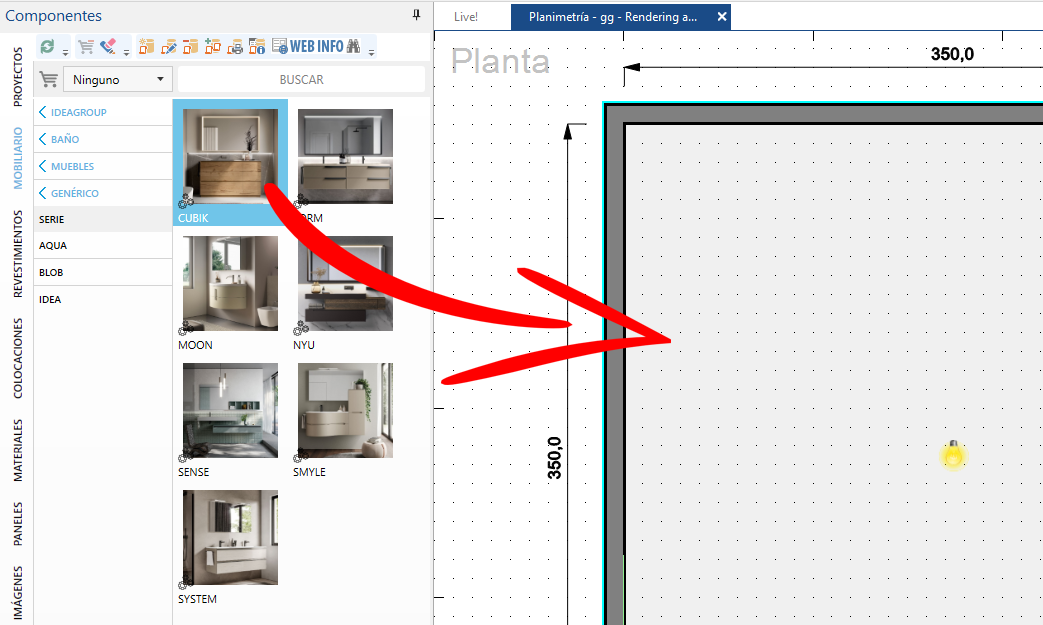

- Paso 1: Arrastrar y soltar en planimetría
-

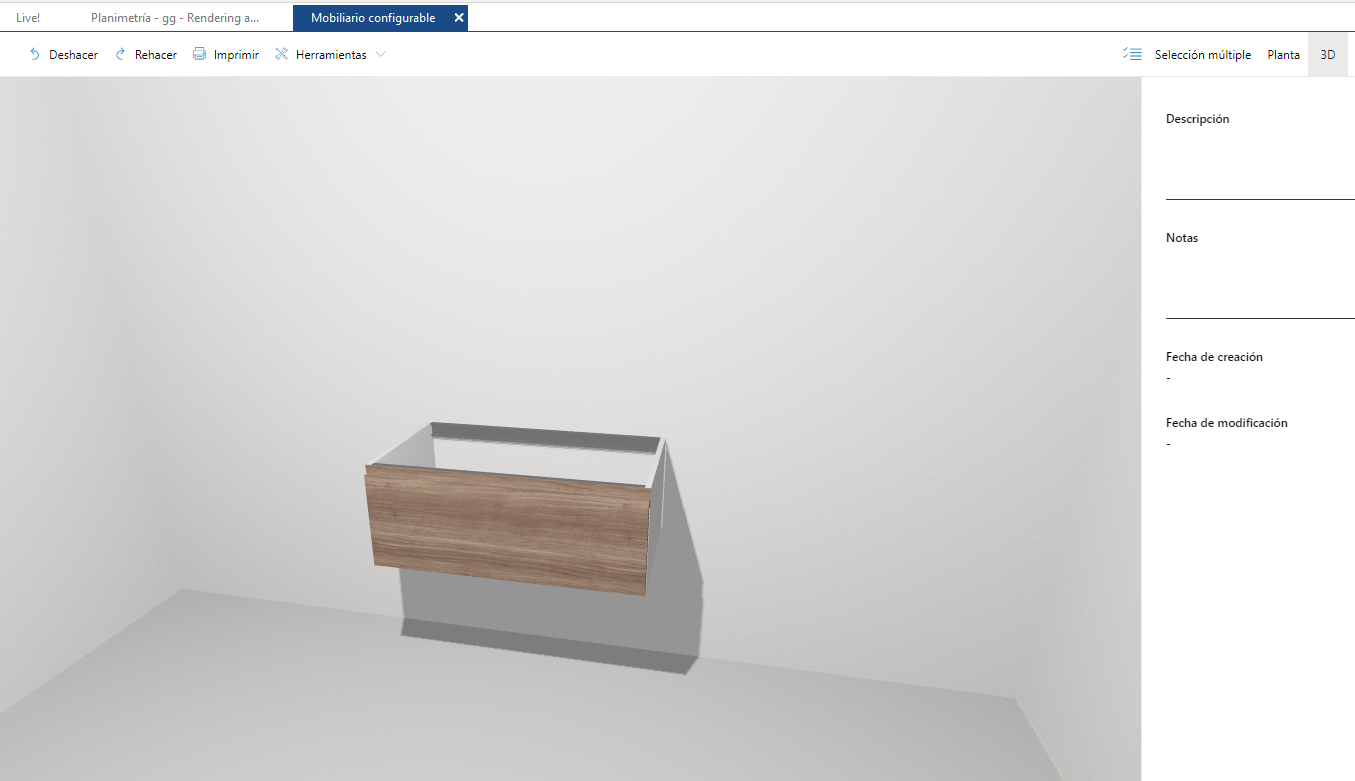

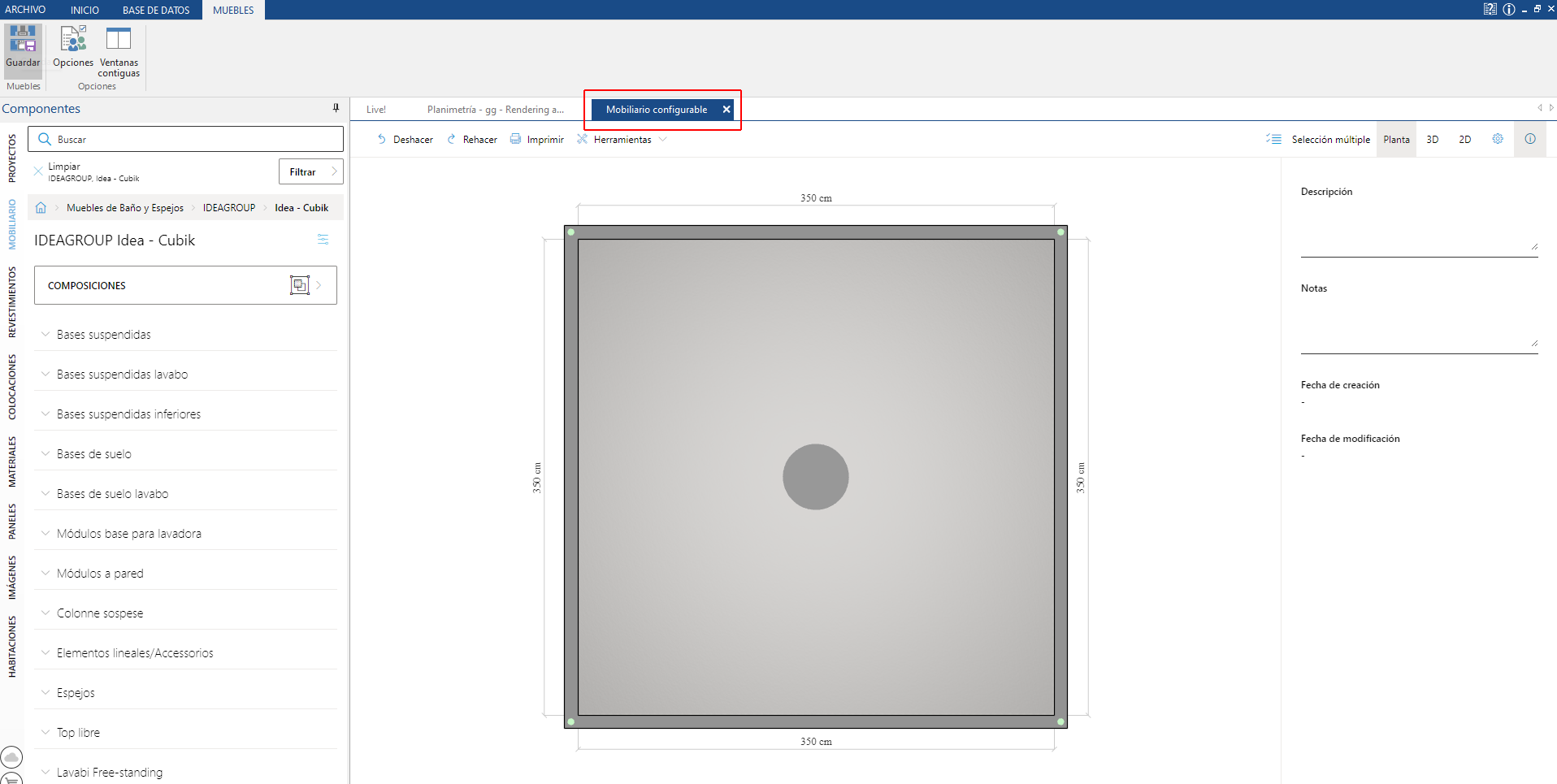

- Paso 2: Se abre automáticamente la ventana del Módulo de mobiliario configurable
-

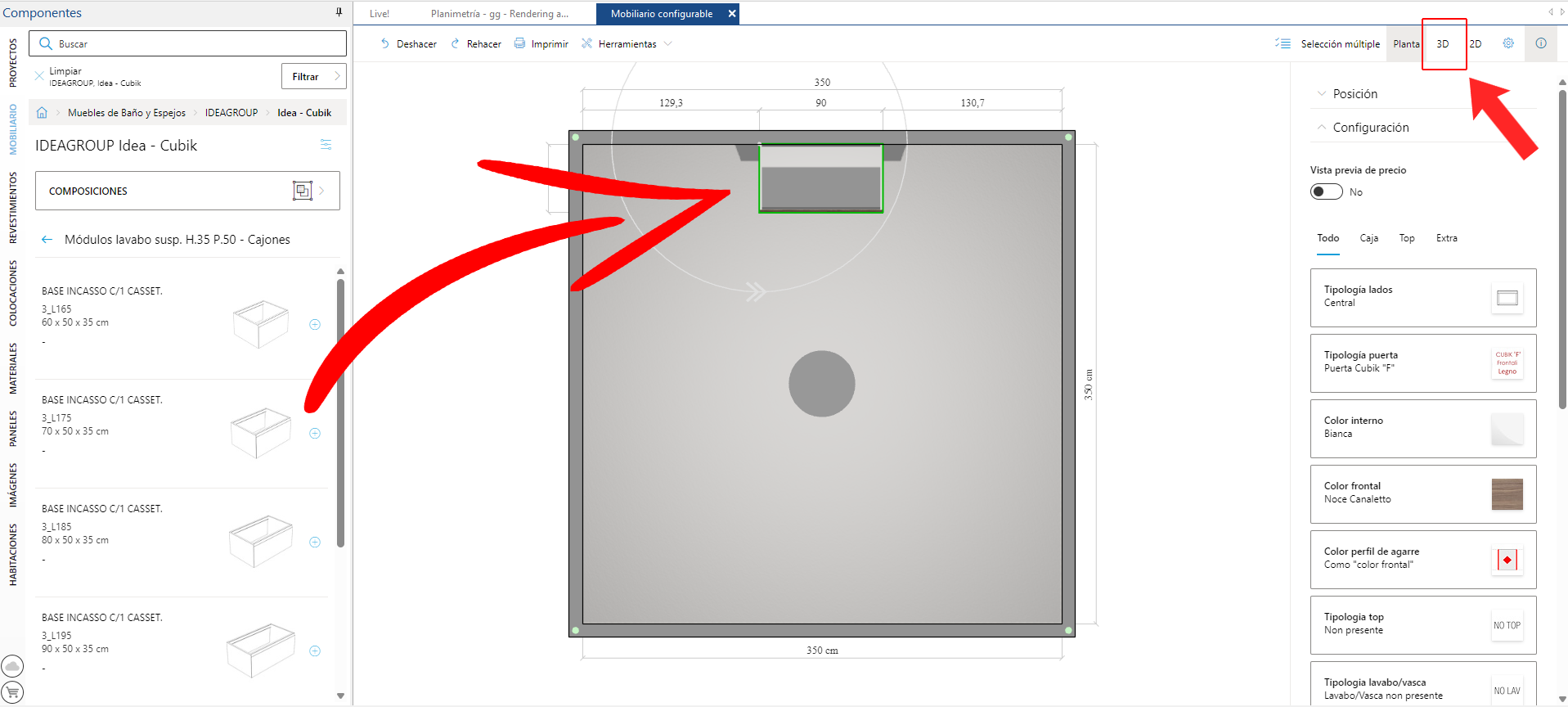

- Paso 3: Añadir los elementos
En la parte izquierda de la ventana encontrarás todos los elementos disponibles de la serie que has arrastrado previamente dentro del proyecto. Encontrarás los elementos organizados por categorías, busca los que te interesen y arrástralos dentro del proyecto. Si limpias los filtros puedes acceder a otras series y otros fabricantes.
Pulsando el botón "3D" podrás ver el proyecto en modo navegación.

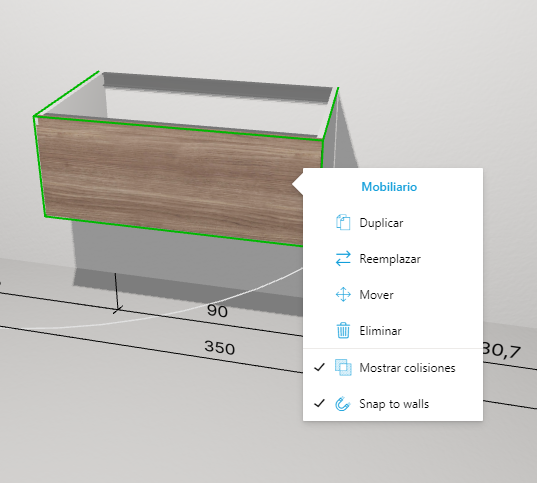

Desde la Navegación y haciendo clic sobre un elemento se abrirá su menú contextual con diferentes funciones.
- Paso 4: Configurar los elementos

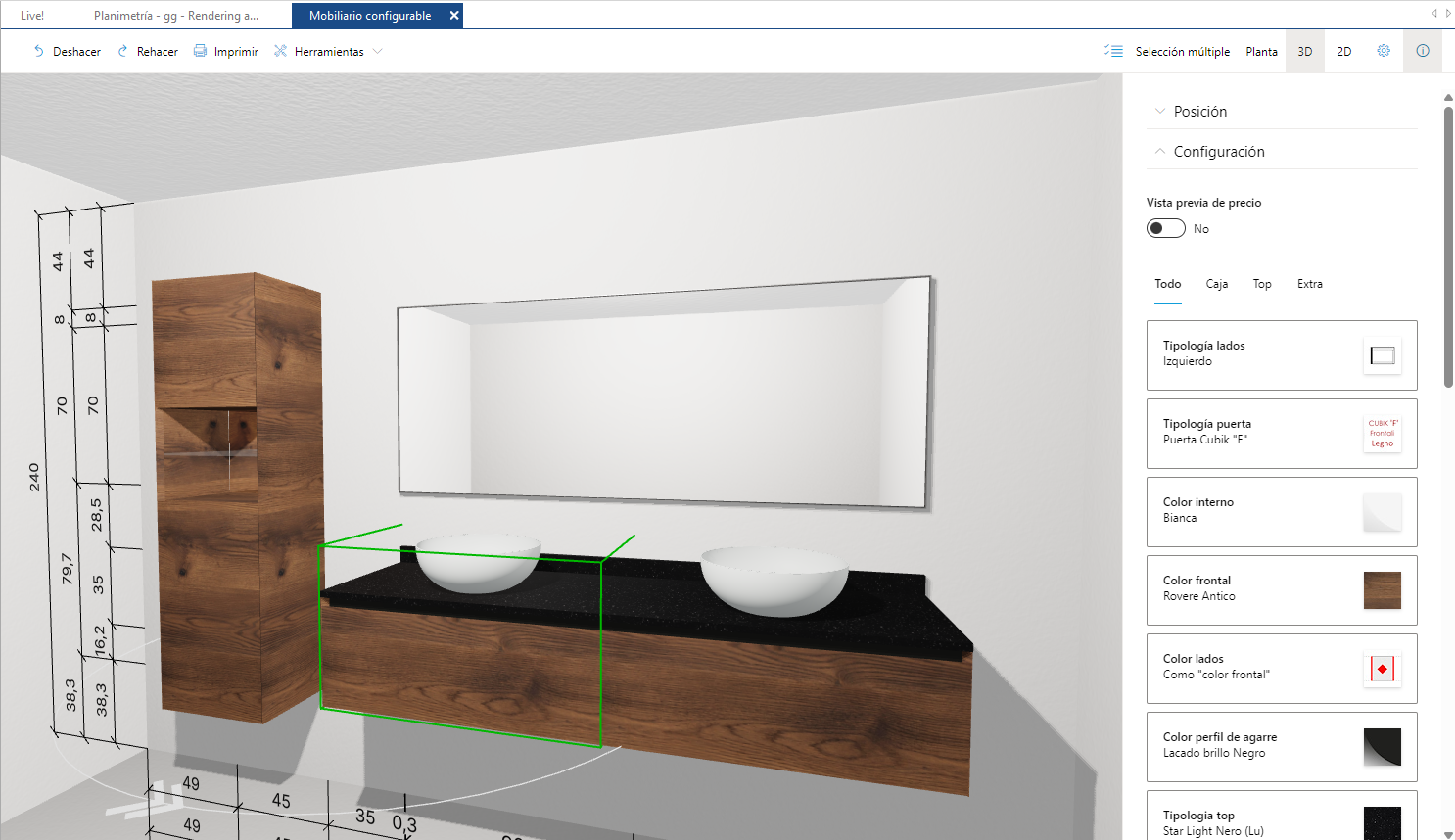

En la parte derecha de la ventana tienes a disposición las variables y funcionalidades disponibles según el fabricante del elemento que hayas elegido. Desde ahí podrás configurar i definir todas las variables estéticas y estructurales (dimensiones, colores, acabados, etc.).
- Paso 5: Confirmar y abrir la composición en el proyecto

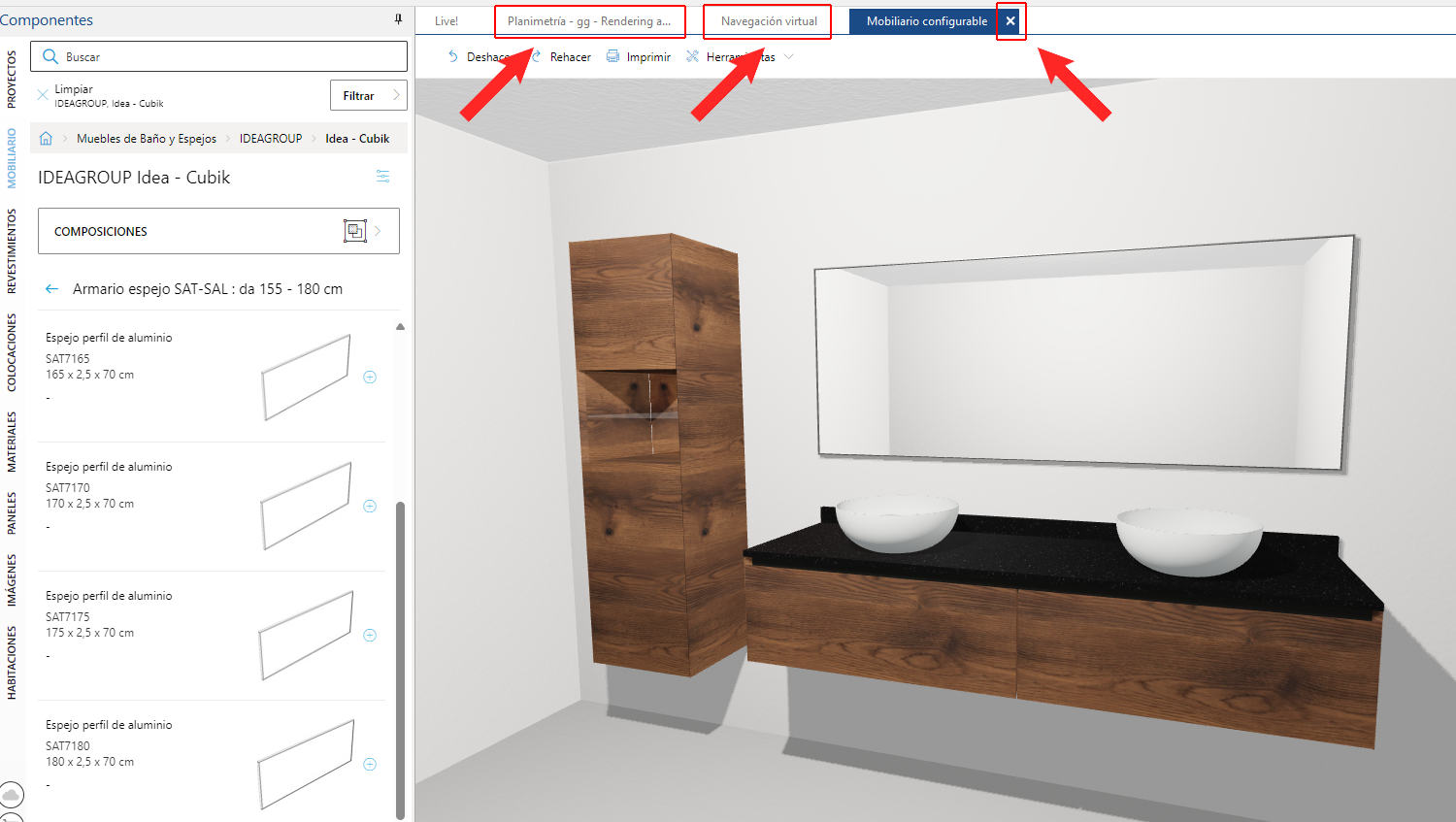

Una vez finalizada la fase de configuración de la composición, todo se confirma simplemente volviendo al plano del proyecto o ventana de navegación de DomuS3D en la que es posible visualizar el resultado dentro del proyecto. También puedes cerrar la ventana de Mobiliario configurable.
La unidad modular así creada aparecerá en planta como un único monobloque que podrá moverse, rotarse, duplicarse, eliminarse, pero NO modificarse en su estructura. Para ello, utiliza el comando "Modificar" presente en el menú contextual (botón derecho del ratón): este comando vuelve a abrir la ventana "Mobiliario configurable" donde es posible realizar todos los cambios estructurales deseados, siempre que cumplan con las normas de producción y los límites impuestos por el fabricante.

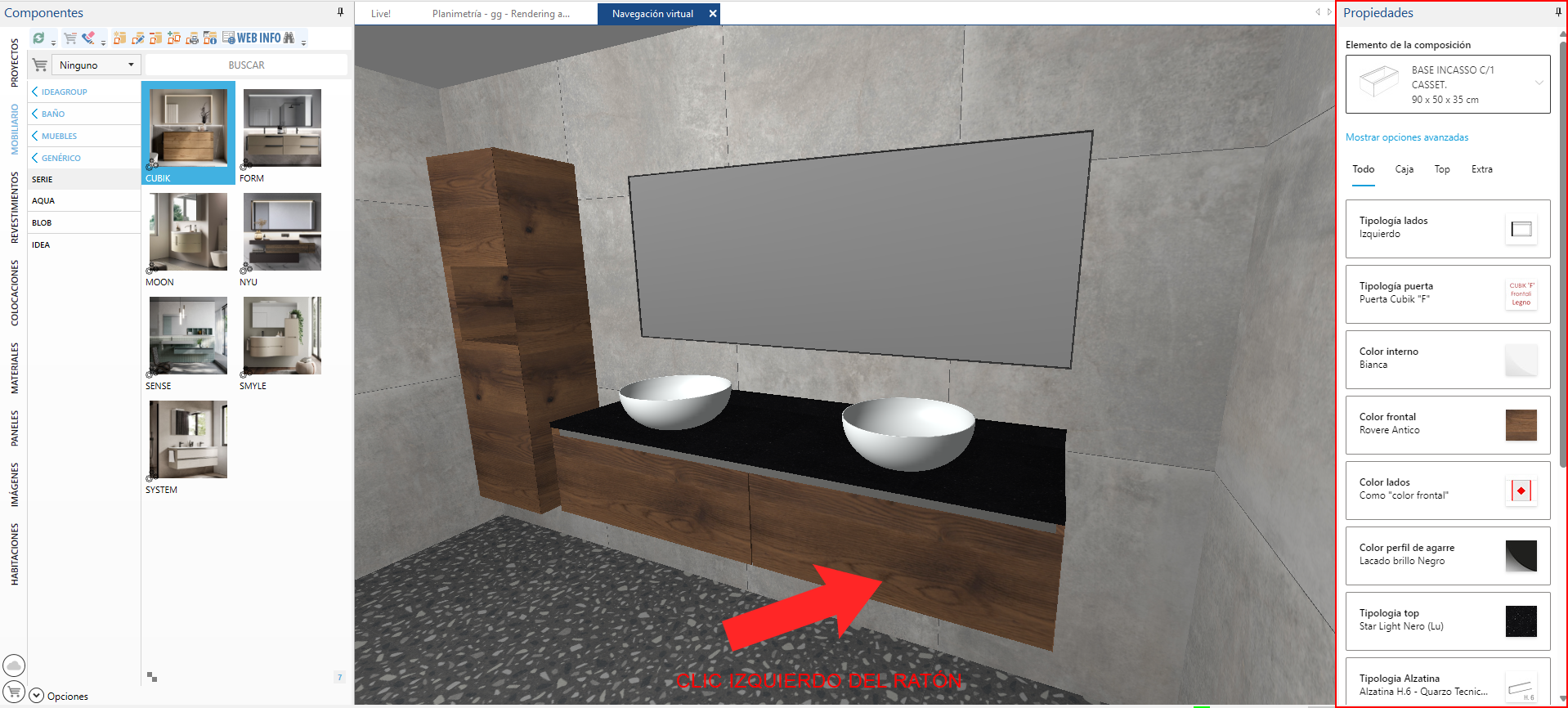

Alternativamente, una vez que la composición esté disponible en la ventana de planimetría o navegación de DomuS3D, podrás modificar algunas características y variantes desde la ventana de propiedades, como el tipo de puerta, color del frente, etc.
Atención: para activar la ventana de propiedades es necesario realizar un ÚNICO clic izquierdo en el elemento deseado en planimetría o navegación. (Si no sabes qué es la ventana de propiedades, aprende más aquí)
- ELEMENTOS INDIVIDUALES CONFIGURABLES (elementos con el marcador de un engranaje)

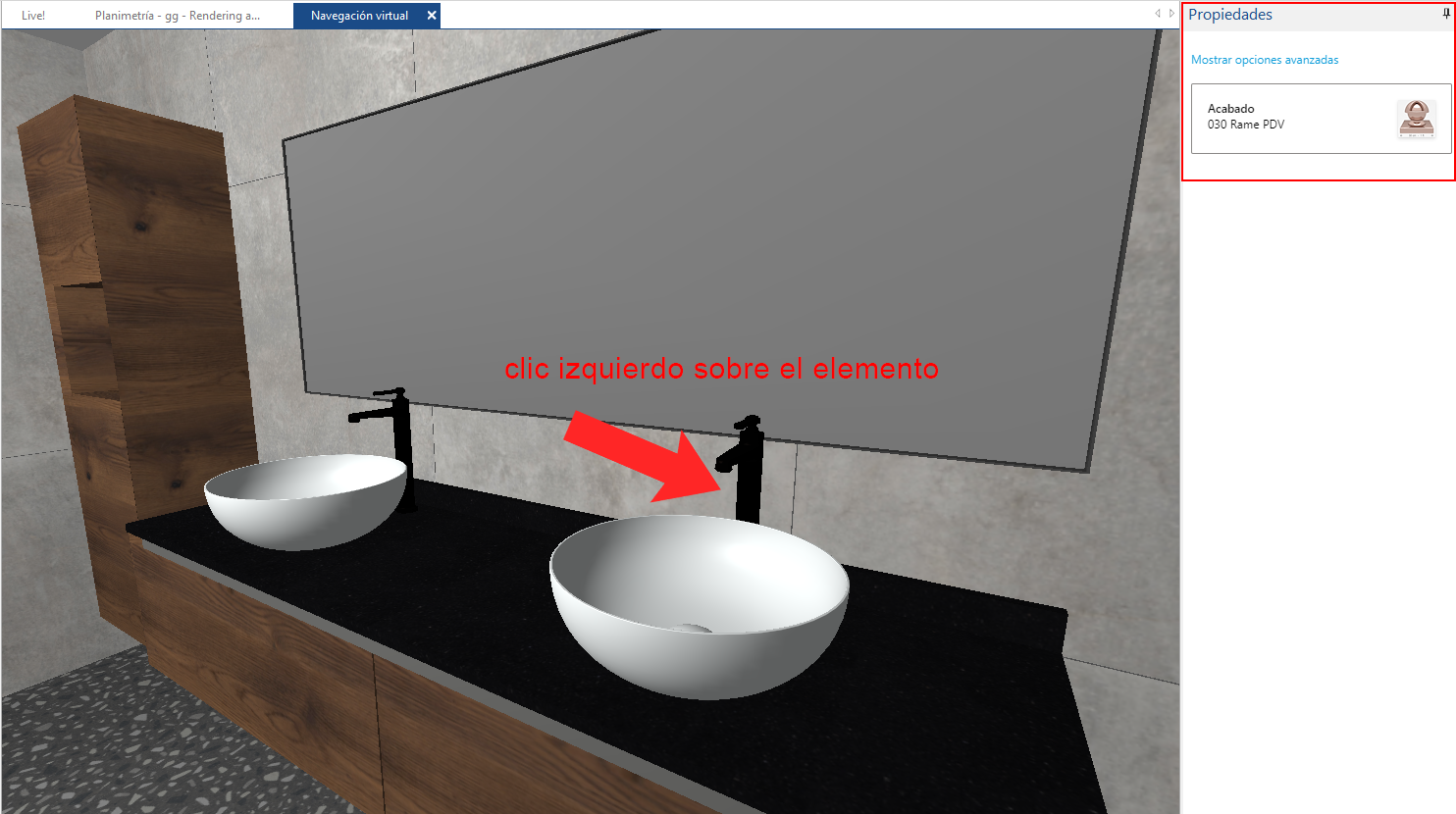

En el caso de elementos individuales configurables, como la grifería, al arrastrar el elemento al proyecto (en planimetría o navegación), las funciones para configurar y definir todos los detalles estructurales y estéticos están disponibles en la ventana de propiedades de la derecha (variantes, colores, materiales, acabados, etc.).
Por lo que para estos elementos individuales no es necesario acceder al Módulo de mobiliario configurable.
¡Obtén más información viendo el vídeo dedicado! Haz clic aquí.
Este artículo es válido para la versión 2022 y posteriores.
