Diseñar un objeto 3D con herramientas CAD

Después de ver cómo utilizar las herramientas CAD en este artículo, veamos cómo crear un objeto 3D.

1. Abre la sección CAD de la pestaña Planimetría en la Cinta de opciones.
2. Selecciona el comando POLILÍNEA o RECTÁNGULO para dibujar el objeto que quieras crear.

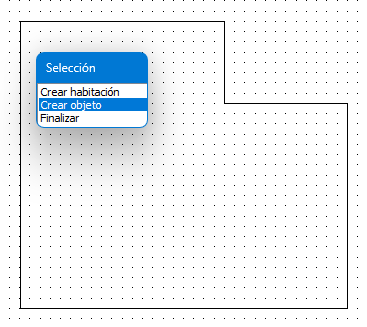

3. Comienza a dibujar la forma haciendo clic izquierdo. Una vez que le hayas dado la forma, haz clic en el punto inicial o presiona clic derecho > CERRAR > CREAR OBJETO.

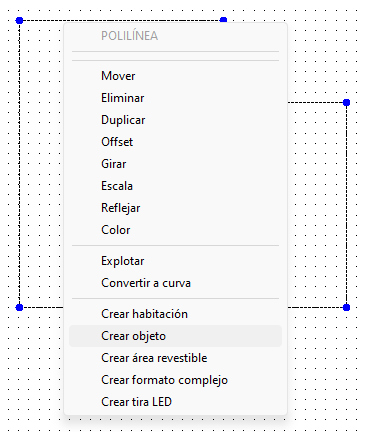

   • Si la ventana de SELECCIÓN no aparece o la has cerrado, selecciona la polilínea haciendo clic derecho y selecciona CREAR OBJETO.

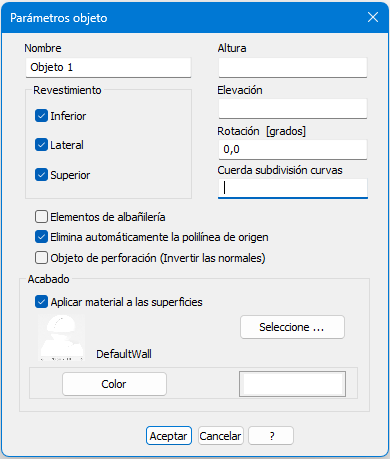

4. Crea el objeto introduciendo los parámetros:

   • Altura: Altura de la extrusión de la forma creada.

   • Elevación: Elevación del objeto respecto a la superficie sobre la que estamos creando, desde la vista "Planta" será la distancia al plano, desde la vista "Muro 2D" será la distancia a la pared.

   • Cuerda: En cuántos segmentos se dividirá el perímetro. En el caso de líneas curvas, es una buena idea que la cuerda de subdivisión sea lo suficientemente pequeña para aproximarse lo mejor posible a la curva. Lo mejor es no bajar de los 2 cm si queremos utilizar materiales de revestimiento para no ralentizar ni recargar el proyecto y permitir también la instalación de mosaicos (en general teselas de 2 cm).

   • También es posible elegir el material a aplicar a las superficies del objeto, seleccionándolo entre los materiales disponibles en la base de datos del programa.

   • Al hacer clic en "Aceptar", volverás a la planimetría del proyecto, donde podrás mover el objeto y colocarlo donde quieras.
