- Elección del punto de vista para el rendering: en el caso de espacios muy pequeños, como el del ejemplo, es realmente difícil (a veces imposible) ejecutar el rendering del espacio completo estando dentro del espacio mismo. Una primera opción consiste en ocultar la pared, de manera de permanecer fuera del espacio y ejecutar el rendering de aquella posición: abrir la ventana Opciones (ver párrafo titulado Panel propiedades en Operaciones iniciales y Parámetros de configuración), ir a la sección de Navegación y Rendering y deshabilitar el comando Mostrar paredes exteriores. Cuando se encuentra el punto de vista correcto, guardarlo haciendo clic en la tecla F3 del teclado, o bien en el comando Vistas en la sección Navegación de la barra de menú; hacer clic en Guardar actual.

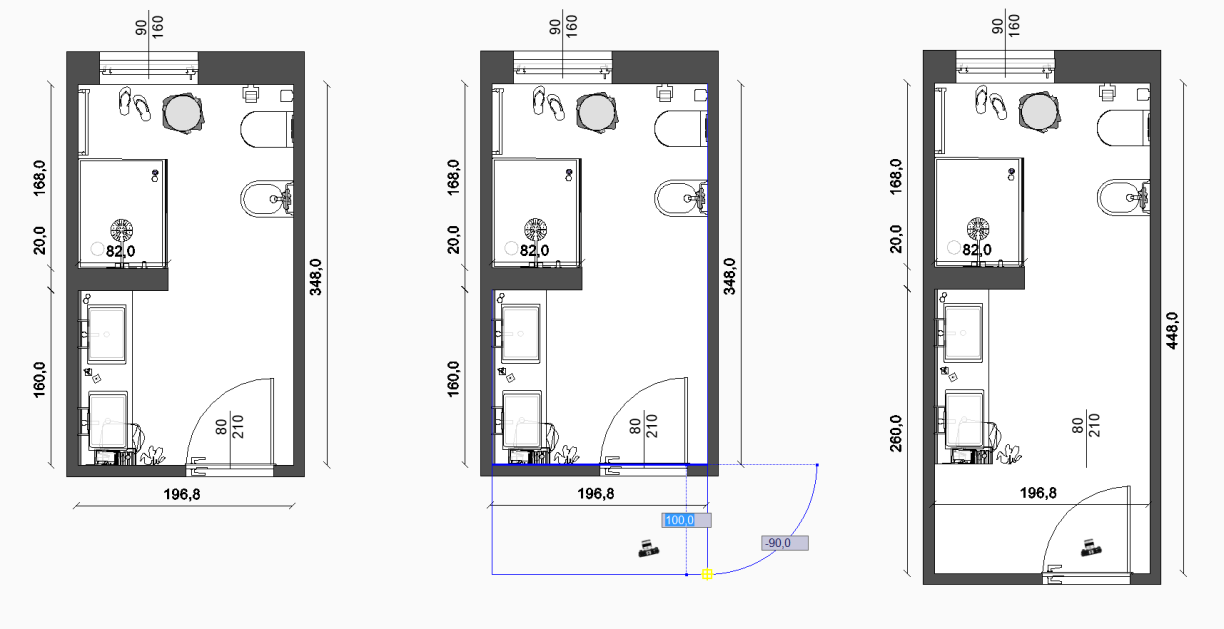

- Lamentablemente, la solución indicada en el punto anterior no funciona en nuestro diseño: de hecho las puertas y las ventanas permanecen en el espacio, sujetas a rendering y no pueden ocultarse como ya se ha visto para la cabina de ducha, ya que las puertas y las ventanas son objetos especiales. Por lo tanto, en este caso, se utilizará el siguiente truco: guardar el diseño y, SOLAMENTE PARA LA DURACIÓN DEL RENDERING DEL ESPACIO, desplazar la pared que contiene la puerta hacia abajo. De este modo el espacio será más largo con respecto a la dimensión real. Se trata de un truco que permitirá ejecutar el rendering del espacio de la mejor manera. Una vez lanzado el proceso de rendering, salir del diseño sin guardarlo. Para ampliar el espacio, hacer clic con el botón derecho del ratón sobre la pared interna y seleccionar el comando Mover. Ampliar el espacio como se puede observar en la imagen siguiente (el ícono de la cámara fotográfica permite ver dónde ha sido posicionado el punto de vista).
- Configuración de la iluminación del espacio: crear un ejemplo de rendering para ver cómo aparece el espacio. En la sección Navegación de la barra de menú, seleccionar el comando Imagen completa. Una vez abierta la pestaña de Rendering, seleccionar el botón Controlar exposición (debe ser definido en Automático), por lo tanto Generar vista previa (puede ser útil para aumentar la resolución de la previsualización a 240x180). Este procedimiento obliga a la Aplicación a calcular automáticamente la exposición del espacio considerando las fuentes luminosas; es el mismo procedimiento que se sigue cada vez que se hace una foto con una cámara fotográfica digital (y la cámara lo hace automáticamente). Si la resolución no fuera suficiente, hacer nuevamente clic en Generar vista previa, o bien regular el Valor de exposición, presente en el listado de las propiedades a la derecha. En esta situación el área más cercana a los lavabos puede aparecer un poco oscura, a causa de la pared de la cabina de ducha. Por lo tanto, debiendo modificar ligeramente el espacio, hacer clic en Cancelar de manera que la Aplicación no comience el proceso de rendering. Primero desplazar ligeramente la luz: hacer clic con el botón derecho del ratón sobre la luz y seleccionar el comando Modificar. Seleccionar la luz al centro haciendo clic con el botón izquierdo del ratón y desplazarla como ilustra esta imagen. Finalmente, hacer doble clic sobre la luz con el botón izquierdo del ratón y definir las propiedades de la luz como se ve en la imagen siguiente (no copiar la posición en el diseño, ya que el diseño puede tener coordenadas diferentes).

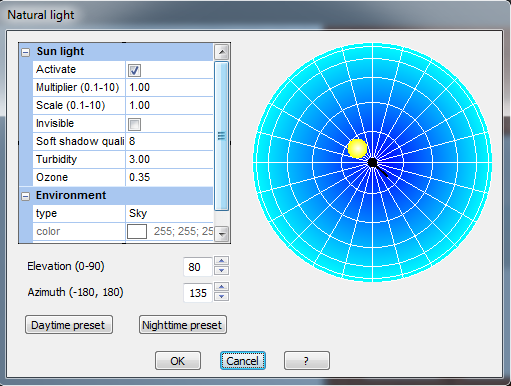

Ahora abrir la pestaña de Propiedades de Luz natural: si se está en la ventana de Planimetría, el botón se encuentra en la sección Navegación virtual de la barra de menú y se llama Luz natural. Si se está en la ventana de Navegación el nombre del botón es igual y está presente en la sección Navegación de la barra de menú.
Definir las propiedades de la luz natural como se observa en la imagen siguiente:
- Configuración de los parámetros de rendering: ahora es posible lanzar el proceso de rendering. En la ventana de Navegación (y con el punto de vista correcto), seleccionar el comando Imagen completa; hacer clic en el botón Controlar exposición (debería ser configurado en Automático), y en la sección Tipo seleccionar Fotográfico. En la sección Planimetría color definir el Tipo Lineal y el multiplicador de intensidad luminosa en 0.80: de este modo se reducirá el efecto de sobre-exposición cerca de la ventana. El valor de exposición correcto para este espacio es 8,3 (ver imagen siguiente). En este momento es posible hacer clic en OK y comenzar el rendering del espacio.
Aquí hay algunos valores de referencia: ha sido generada una imagen Full HD (1920x1080 pixel) con parámetros de rendering de calidad media en 11 min. y 31 seg. El ordenador contaba con un procesador Intel Core i7 3960X 3,3 GHz, 16 GB de Ram en la tarjeta (la tarjeta gráfica no funciona en el proceso de rendering, a menos que se utilice V-Ray RT).
El resultado del rendering se ilustra en la imagen siguiente.
Nota: para encender la luz con efecto neon, arrastrar y colocar sobre ella el material llamado “Autoiluminado”. (El material puede ser renombrado como se desea: hacer doble clic sobre él y cambiar el nombre). Finalmente: se puede ver una imagen fuera de la ventana. Se trata del fondo. Ha sido configurado en la ventana de Navegación haciendo clic en el botón Fondo presente en la sección de Navegación de la barra de menú.
Este artículo es válido hasta la versión 2017
