Paso 4: colocar el pavimento

7. Pavimento:

• a. Ir a la ventana Navegación y elegir un punto de vista donde se pueda ver el espacio desde el interior y el pavimento sea visible.
• b. Abrir la sección ESQUEMAS en la ventana Componentes y continuar la búsqueda por “Trabado”.
• c. Seleccionar el esquema denominado Trabado 3 (este esquema une de manera casual 3 formatos diferentes. En la parte inferior de la ventana Componentes seleccionar el icono del pavimento () y controlar que el destino sea configurado en “Espacio actual”. Controlar también el valor de la junta y el color antes de continuar.

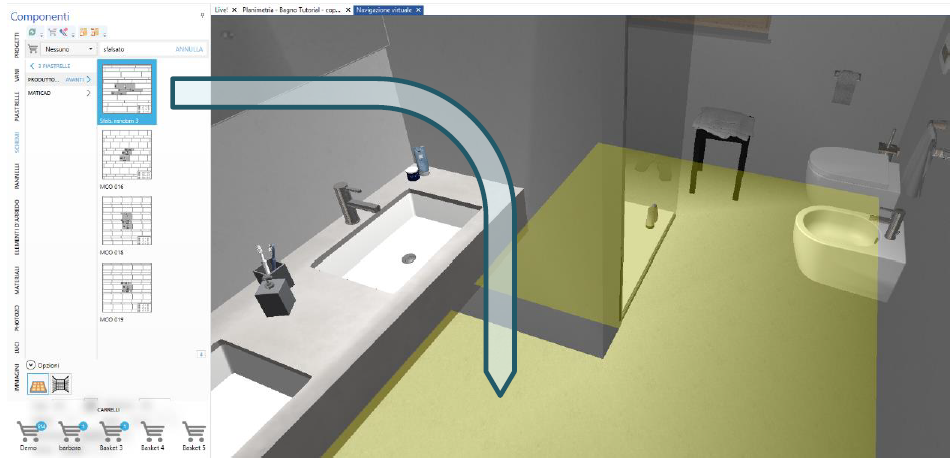

• d. Arrastrar el esquema y colocarlo en el pavimento del espacio.

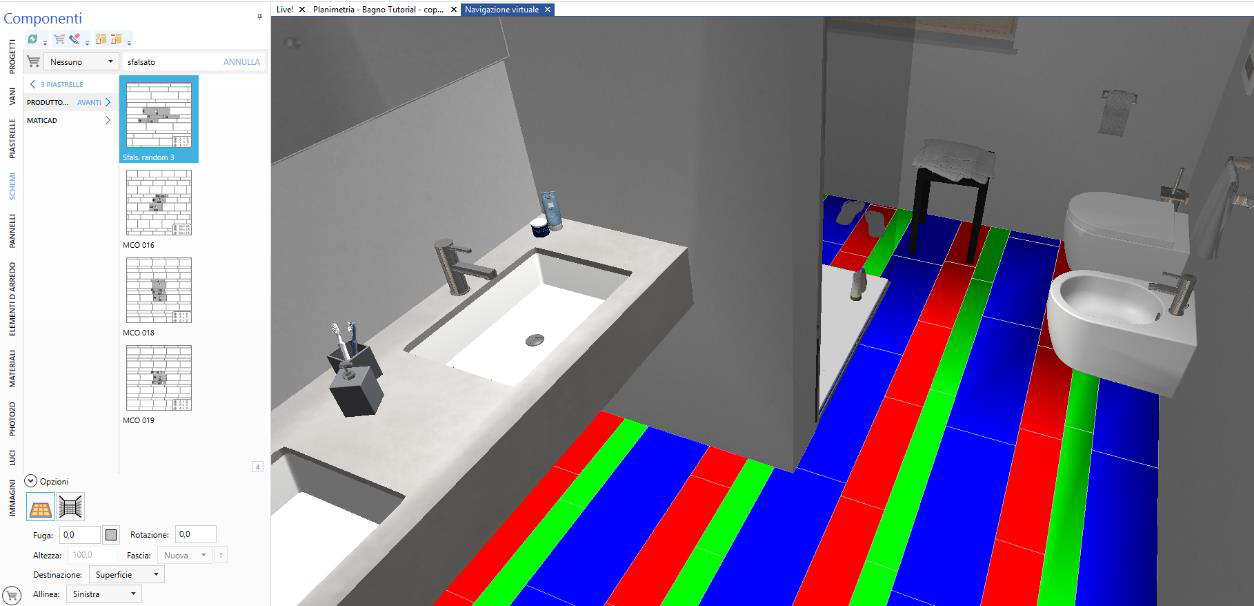

• e. Este esquema es de tipo neutro (faltan aún los azulejos), y los azulejos neutros (representados por colores fuertes en el esquema de la imagen siguiente) pronto se sustituirán por los verdaderos. Estos esquemas son paramétricos y dinámicos, por lo tanto su formato se adaptará automáticamente al formato de los azulejos que se elegirán. Ir a la sección AZULEJOS de la ventana Componentes, buscar los azulejos deseados mirando las colecciones, los fabricantes y/o los formatos (como alternativa, si ya se sabe el nombre o el código, continuar usando el campo Búsqueda para encontrarlo más rápidamente).

• f. Habilitar la modalidad “Cambiar azulejos similares” , arrastrar la imagen del azulejo y colocarla en una de las cuadrículas del esquema. Soltar el botón izquierdo del ratón para posicionar el azulejo.
• g. Hacer lo mismo también para los azulejos restantes (segunda y tercera) prestando atención a colocar el azulejo sobre los colores restantes (cuadrículas). En el diseño de ejemplo se ha aplicado el mismo azulejo a las 3 cuadrículas para aprovechar la repetición casual, con este esquema se pueden seleccionar azulejos diferentes y formatos diferentes (mientras que otros esquemas pueden obligar a seleccionar formatos compatibles).
• h. Modificar la junta del pavimento haciendo clic con el botón derecho del ratón sobre el pavimento y seleccionando el comando Cambiar junta.

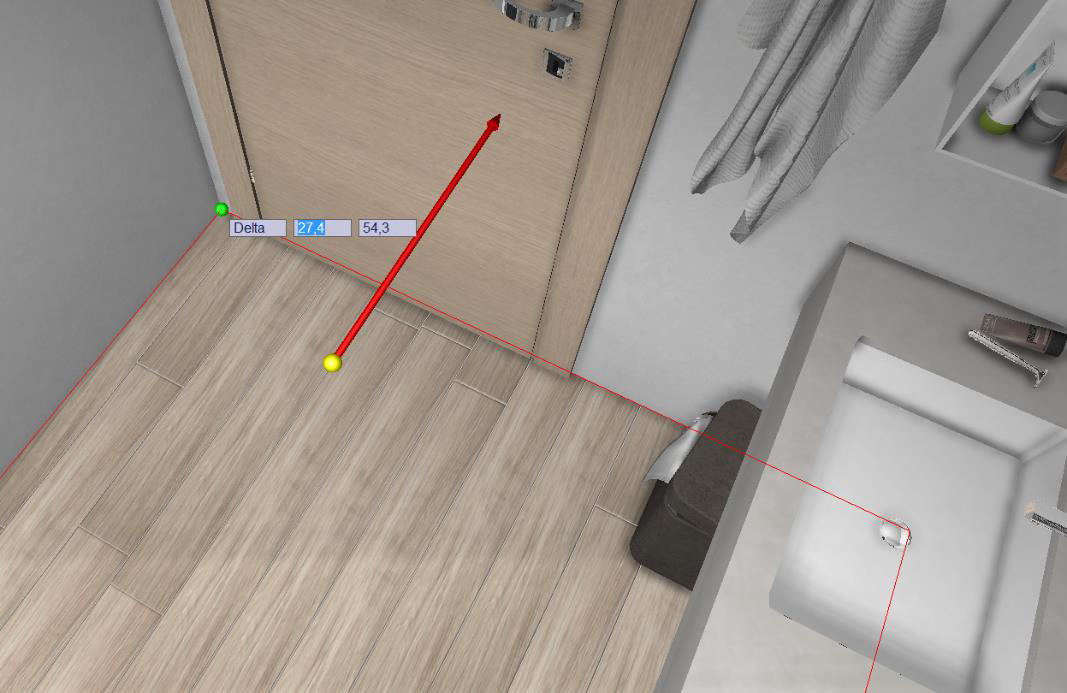

• i. Para desplazar la posición inicial de los azulejos, desplazar el punto de vista, para focalizar en el nuevo punto inicial. Hacer clic con el botón derecho del ratón sobre el pavimento y seleccionar el comando Modificar posición colocación. Finalmente, desplazar el punto verde sobre el nuevo punto inicial y confirmar esta elección haciendo clic con el botón izquierdo del ratón sobre él.

Guardar el diseño seleccionando el botón en la parte alta de la barra de menú () o bien haciendo clic en las teclas del teclado: Ctrl + S.
