Paso 1: planimetría

Este párrafo guía al usuario en la creación del primer diseño en DomuS3D®. Se parte desde el comienzo del proceso de creación mismo, enumerando y describiendo de manera detallada todas las fases a seguir para obtener el resultado ilustrado en la imagen siguiente (calidad de rendering avanzado):

Se trata de un baño estándar, con una pequeña pared que actúa como divisoria entre la cabina de ducha (ver imagen siguiente, en calidad navegación) + área toilette y la entrada donde ha sido colocado un doble lavabo.

La unidad de medida utilizada es aquella predeterminada con el procedimiento de configuración europea, o sea el centímetro. Existen diferentes maneras de obtener el mismo resultado mientras se diseña.

La descripción siguiente debe ser considerada solamente a título de referencia; es posible también obtener el mismo resultado de modos diferentes (y a veces hasta con más velocidad).

Planimetría

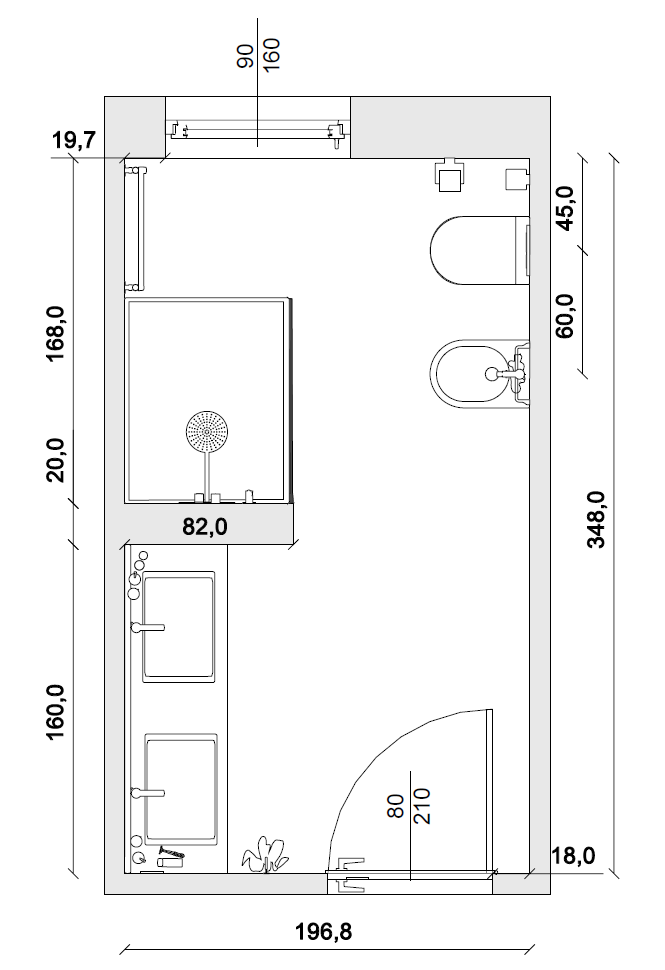

Esta es la planimetría del diseño donde se pueden apuntar las dimensiones y la posición de los objetos.

• 1. Creación del diseño:
  • a. Seleccionar el comando Crear espacio, en la sección Inicio de la barra de menú, o bien Nuevo en la página Live!
  •  b. Introducir los detalles del diseño (en esta pestaña el único campo obligatorio es el nombre del cliente; se aconseja introducir un nombre explicativo para identificar mejor el diseño en un segundo momento). Hacer clic en OK.
• 2. El espacio será diseñado en la modalidad mano alzada:
  • a. Hacer clic en el botón izquierdo del ratón en cualquier punto del espacio de trabajo para fijar el primer punto. Si se desea partir desde el ángulo abajo a la derecha, hacer clic con el ratón en la región inferior derecha del espacio de trabajo.
  • b. Hacer clic en la tecla (O) del teclado para habilitar la modalidad octogonal che permite diseñar
    con precisión paredes horizontales y verticales (o bien seleccionar “Octogonal” en la barra de estado de la Aplicación). En esta modalidad, el ratón indica la dirección en la cual se desea diseñar la pared; por lo tanto se deberá solamente introducir el largo de la pared y confirmar con la tecla Envío del teclado. Para diseñar la pared que contendrá la puerta, desplazar el ratón sobre la parte izquierda del espacio de trabajo e introducir el valor 196,8; finalmente presionar la tecla Envío del teclado (nota: una vez definida la dirección con el ratón, soltarlo y no desplazarlo nuevamente durante las entradas).
    Mientras se diseña se puede hacer zoom en el espacio con la rueda del ratón o bien se pueden efectuar desplazamientos dinámicos (Pan) en el espacio de trabajo manteniendo presionada la rueda del ratón y desplazándolo.
    Se puede también hacer clic con el botón derecho del ratón y seleccionar el comando Cancelar punto si se debe eliminar la última pared.
  • c. Desplazar el ratón hacia arriba e introducir 160 para diseñar la pared vertical izquierda. Presionar la tecla Envío del teclado para confirmar. Hacer lo mismo para las paredes restantes, excepto la última.
  • d. Para cerrar la planimetría hacer clic con el botón izquierdo del ratón en el primer ángulo que se diseña o bien hacer clic con el botón derecho del ratón en un punto cualquiera del espacio de trabajo y seleccionar el comando Cerrar.
  • e. Guardar el diseño inmediatamente, haciendo clic en las teclas Ctrl + S del teclado o bien en el comando de la barra de menú Guardar.
  • f. Para modificar la altura de la pared hacer clic con el botón derecho del ratón en una de las paredes internas y seleccionar el comando Altura. Introducir 270 y hacer clic en OK: la altura del diseño es ahora de 2 metros y 70 cm.
  • g. Hacer clic con el botón derecho del ratón sobre la pared superior (aquella que contendrá la ventana) y seleccionar el comando Ancho. Introducir 30 y hacer clic en OK.
