- a. En la ventana de Navegación, desplazar el punto de vista para visualizar la parte del espacio con la encimera (recordar entrar en el espacio; si se está posicionado fuera de él se podrían revestir las paredes exteriores…).
- b. Abrir la sección AZULEJOS de la ventana Componentes y buscar el azulejo que se desea aplicar a la pared.
- c. Seleccionar el ícono del revestimiento (
), especificando que se pretende revestir las paredes. Controlar el valor y el color de la junta. En el campo Fichero horiz. introducir 4: éste es el número de azulejos que se desean colocar en la prima sección (también denominada sector) de la pared. En el campo Destino seleccionar “Superficie” (de este modo los azulejos se aplicarán solamente a esta pared y no a todas las paredes del espacio). En el campo Alinear seleccionar Centro. Ahora es posible arrastrar el azulejo y colocarlo sobre la pared adyacente a la encimera. Si el procedimiento ha sido realizado correctamente debería aparecer un primer sector conteniendo 4 azulejos. - d. Repetir para agregar 2 azulejos decorativos sobre el primero (controlar que el campo Sector esté definido en Nuevo), y otros 4 azulejos idénticos a los del primer sector. Cada vez que se crea un nuevo sector sobre la pared debería aparecer la altura en la cual el sector inicia y termina, comprendida la junta.
Si se ha cometido un error es posible cancelar la operación eliminando el último sector. Para hacerlo, usar este botón
.

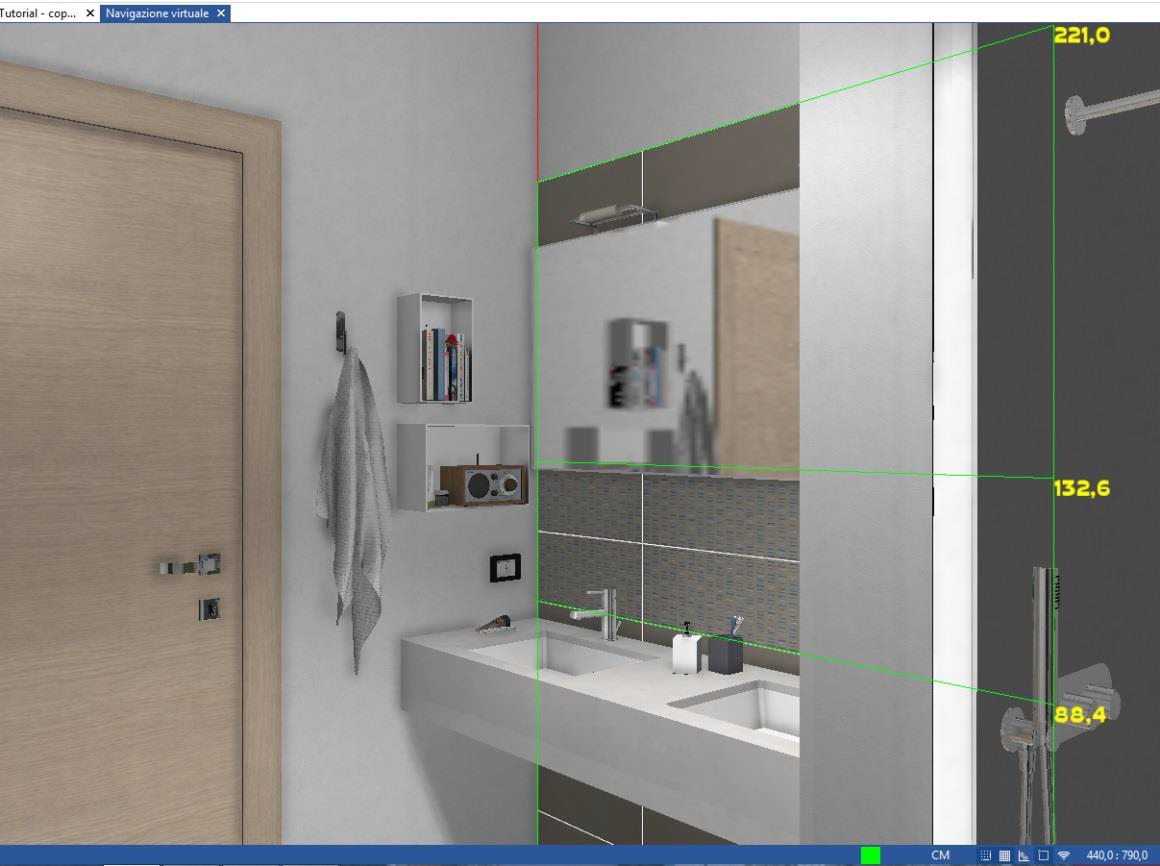

El resultado obtenido debería ser similar al ilustrado en la siguiente imagen.
Guardar el diseño seleccionando el botón en la parte alta de la barra de menú (
) o bien haciendo clic en las teclas del teclado: Ctrl + S.
- e. Continuar con el mismo procedimiento para revestir las paredes intermedias entre la encimera y la cabina de ducha (habiéndose utilizado 10 azulejos, este valor debe ser introducido en el campo Fichero horiz. Además se debería desplazar el punto de vista para ver una pared antes de revestirla). A título informativo, en la pequeña pared cerca de la encimera, los azulejos han sido alineados a la derecha por lo tanto los cortes serán alineados con el ángulo.

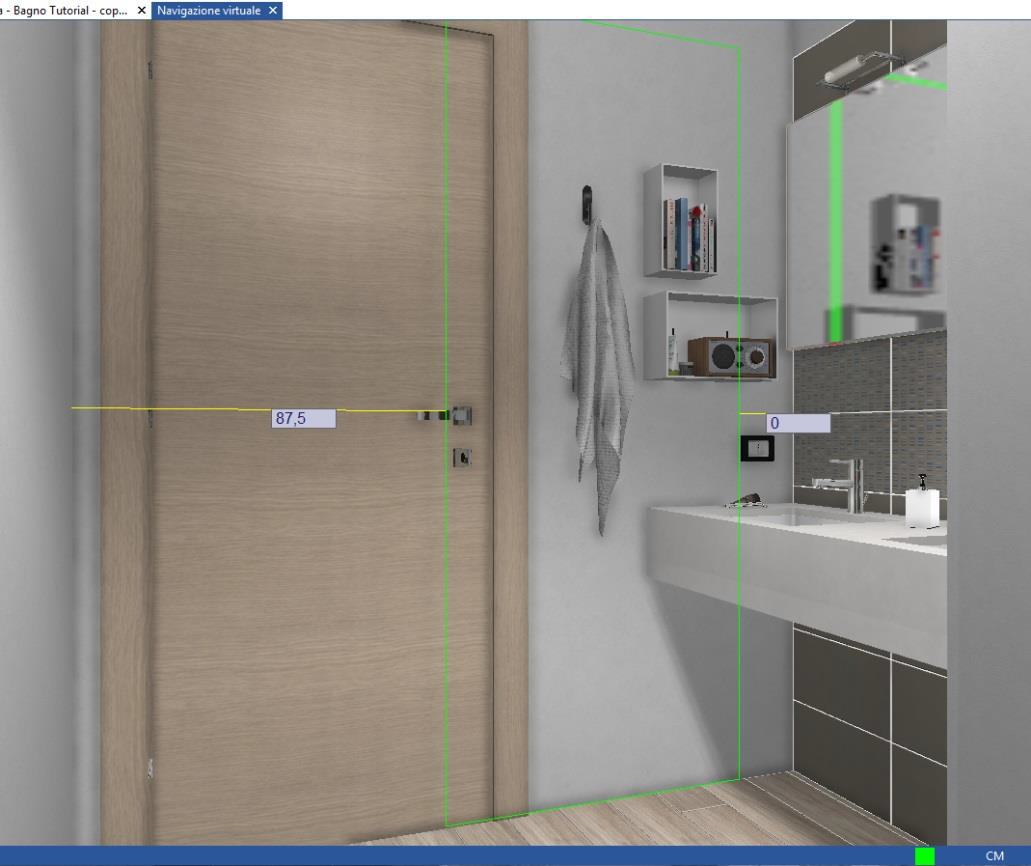

- f. Seguir con el mismo procedimiento también para la pared donde está la puerta.
Guardar el diseño seleccionando el botón en la parte alta de la barra de menú () o bien haciendo clic en las teclas del teclado: Ctrl + S.

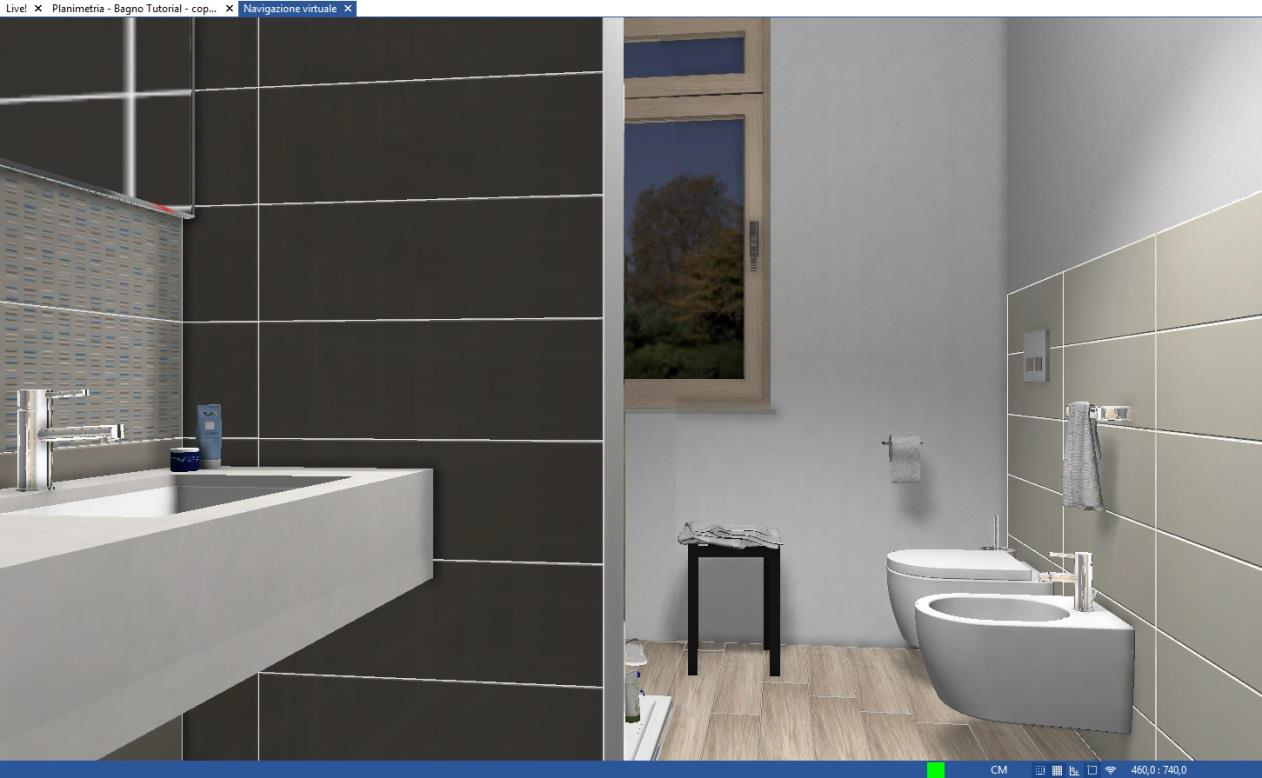

- g. Ahora desplazar el punto de vista de manera que se visualice la pared adyacente al INODORO: repetir el mismo procedimiento anterior, alineando a izquierda los azulejos (usar un color diferente de azulejos para distinguir mejor las paredes durante la navegación).
Revestir el ángulo de la cabina de ducha:

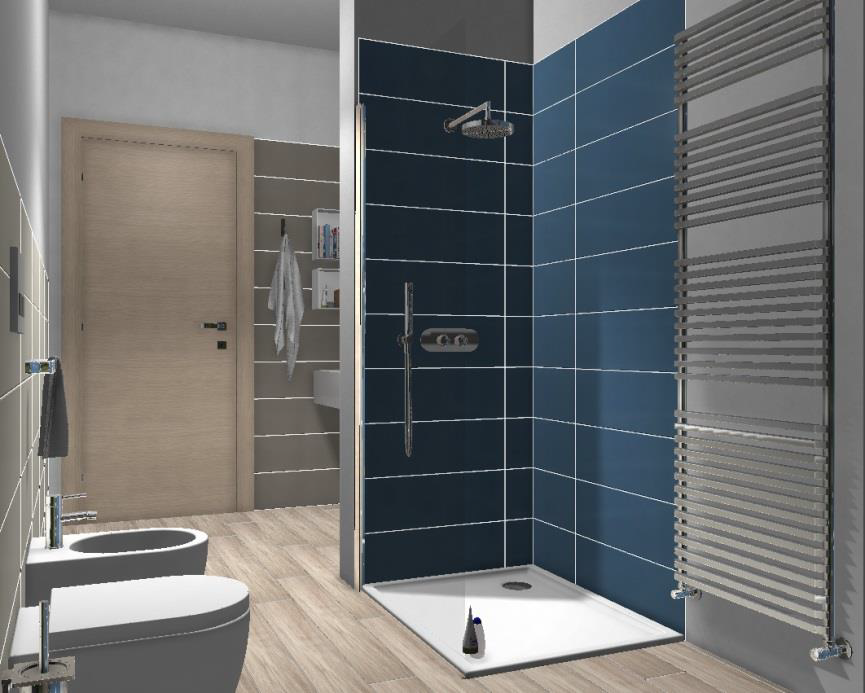

- h. Desplazar el punto de vista, de manera que se pueda visualizar la cabina de ducha y el ángulo entre las paredes, como muestra la imagen siguiente. Si la cabina de ducha no permite la operación, ir a la ventana de Planimetría, hacer clic con el botón derecho del ratón sobre ella y seleccionar Ocultar (recordar de restablecer la visualización al terminar).

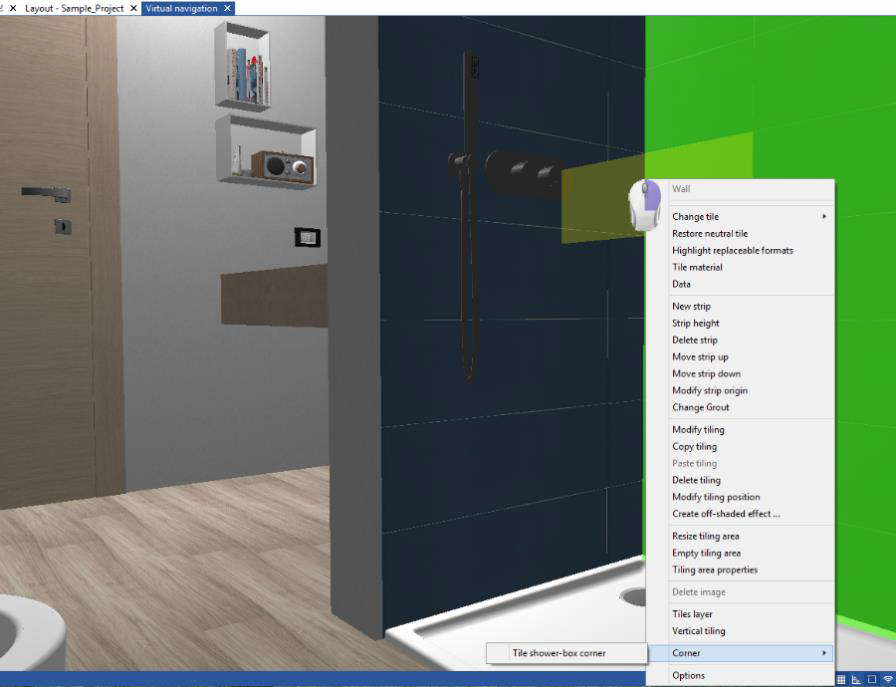

- i. Volver a la ventana de Navegación, hacer clic con el botón derecho del ratón en el ángulo y seleccionar el comando Ángulo - Ángulo cabina de ducha.

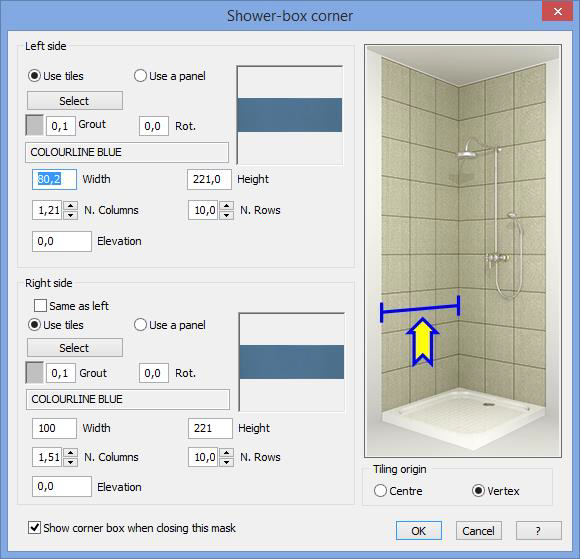

- j. Seleccionar los azulejos a utilizar en el panel de la derecha y de la izquierda de la cabina de ducha, definir el valor y el color de la junta. Finalmente controlar las dimensiones del panel derecho e izquierdo, en función de las dimensiones de la cabina de ducha seleccionada (ver imagen en la página siguiente).
- k. Si el panel de la derecha presenta las mismas dimensiones que el de la izquierda, es posible activar la casilla en el comando Como la izquierda. De lo contrario, definir las dimensiones correctas del panel.
Guardar el diseño seleccionando el botón en la parte alta de la barra de menú () o bien haciendo clic en las teclas del teclado: Ctrl + S.
Este artículo es válido para la versión 2017 y siguientes
