Paso 3: posicionar objetos

3. Para posicionar el equipamiento:

• a. En la sección EQUIPAMIENTO de la ventana Componentes, nivel BAÑO, INODOROS elegir el artículo deseado.
  Nota: una vez práctico con el uso de las bibliotecas internas y descargadas, se puede usar el campo Búsqueda para encontrar el artículo con el cual se desea trabajar.
• b. Después de haber seleccionado el INODORO a usar, arrastrarlo en el diseño como se ha hecho con la puerta y la ventana.
• c. Mientras se desplaza el objeto en la planimetría se puede también soltar el ratón; el objeto se alineará automáticamente a la pared lateral en la cual está posicionado el ratón, en cuanto el puntero del ratón se encuentra sobre la pared interna.
• d. Si se coloca el objeto haciendo clic con el botón izquierdo del ratón, la posición del elemento podría no ser tan precisa: por este motivo es preferible alinear el objeto a la pared con el ratón, por lo tanto colocar el ratón e introducir la distancia entre el objeto y el ángulo. Introducir 45 y hacer clic en Envío (o presionar la tecla del teclado para pasar a la otra distancia).

Si el objeto no ha sido posicionado correctamente: hacer clic con el botón derecho del ratón sobre él y seleccionar el comando Mover si se desea reposicionarlo, Eliminar si se desea eliminarlo, Propiedad si se desea acceder a la pestaña de las propiedades del objeto, donde es posible modificar por ejemplo la altura desde el pavimento:

• e. Seguir el mismo procedimiento para agregar el bidet y el radiador.
• f. Cuando se agrega el plato de ducha, es aconsejable deshabilitar momentáneamente la modalidad de alineación automática. Para este fin, hacer clic en la barra espaciadora del teclado mientras se está desplazando el objeto en el espacio de trabajo (haciendo nuevamente clic se restablece la modalidad).

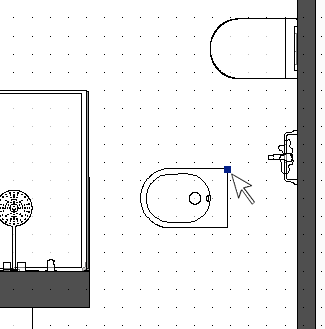

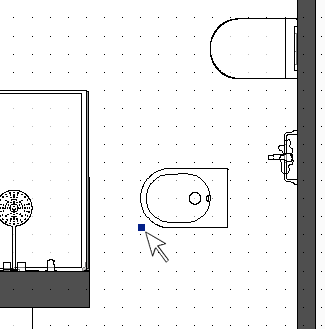

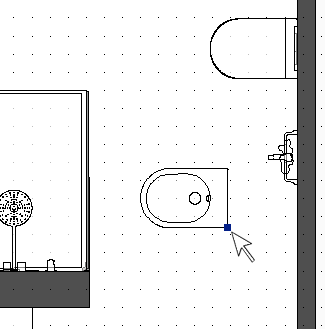

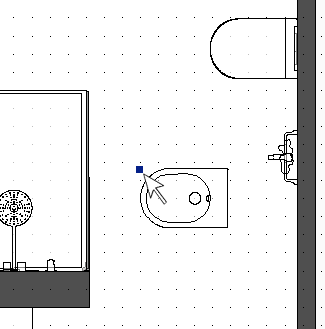

• g. Seleccionar el objeto del plato de ducha desde la ventana de Componentes y, mientras se desplaza sobre la planimetría, rotarlo cuanto sea necesario usando las teclas o del teclado. Haciendo clic en la tecla del teclado (P es por Punto; hacer clic también más veces, ver imágenes siguientes) es posible arrastrar el objeto desde un snap diferente: seleccionar el que sea más fácil de usar, según el objeto seleccionado.

   Click P                                 Click P                              Click P                             Click P

• h. Completar la ducha colocando el cabezal de ducha (descargarlo de la página Live! si no se tiene uno) o bien una ducha (en el nivel GRIFERÍA).
  Guardar nuevamente el diseño seleccionando el botón en la parte alta de la barra de menú () o bien haciendo clic en las teclas del teclado: Ctrl + S.

4. Navegación virtual (en 3D):

• a. Ahora se puede ver cómo aparece el diseño en 3D, o sea, se puede navegar en el espacio. Hacer clic en el botón Navegación de la barra de menú o bien en el botón derecho del ratón y seleccionar el comando Navegación virtual.

1. b. Es posible desplazarse solamente con el ratón, combinando el uso de los 3 botones disponibles. Observar cómo moverse:

Usar el botón izquierdo del ratón para rotar e inclinar el punto de vista en todas las direcciones.

Usar el botón derecho del ratón para desplazarse delante y detrás, o bien para pasar de derecha a izquierda y viceversa

Usar la rueda del ratón para aumentar/disminuir la altura del punto de vista desde el pavimento.
Hacer la prueba de navegar en el espacio y controlar que cada cosa esté en su lugar.

5. Cambiar automáticamente la altura del objeto:

• a. Ahora se debe posicionar un grifo sobre el bidet. Dejar abierta la ventana de Navegación y volver a la ventana de Planimetría. Como siempre, ir primero a la ventana Componentes para elegir el grifo a usar en el diseño.
• b. Seguir el procedimiento ya aprendido, pero antes de colocar el grifo, controlar que se encuentre en la altura correcta de manera que sea posicionado exactamente sobre el bidet. Pero ¿cuál es la altura exacta del bidet? Al no saberse, la aplicación ayudará a definir la altura correcta. Esto está ilustrado en la fase siguiente.
• c. Mientras se desplaza el objeto sobre la planimetría, seleccionar la tecla H del teclado (H es por Height, Altura): el objeto se encuentra momentáneamente en stand-by, ya que la Aplicación solicita especificar el objeto de la planimetría en el cual se desea posicionar el grifo: para este fin, seleccionar una de las líneas del bidet con el botón izquierdo del ratón. Ahora el grifo tiene la altura correcta desde el pavimento y se lo puede colocar en la posición adecuada.
• d. Si la función snap en la cuadrícula no permite colocar el grifo en la posición correcta, hacer clic en la tecla S del teclado o en el botón Snap de la barra de estado () para habilitar/deshabilitar momentáneamente la función snap en la cuadrícula (recordar también que se puede efectuar un zoom in/out usando la rueda del ratón y ejecutar un desplazamiento dinámico (Pan) del espacio de trabajo manteniendo presionada la rueda del ratón).
• e. Volver a la ventana de Navegación y controlar si el resultado es correcto.
• f. Si la altura no es aún la correcta, hacer clic en el botón derecho del ratón sobre el grifo, seleccionar Propiedades y modificar manualmente la altura.
  Guardar el diseño seleccionando el botón en la parte alta de la barra de menú () o bien haciendo clic en las teclas del teclado: Ctrl + S.

6. Lavabo (auto-perforante) integrable:

• a. Partiendo nuevamente de la imagen del baño de la primera página de este tutorial, ahora se crea la encimera para los lavabos.
• b. Primero se diseña la encimera. En la ventana Planimetría, abrir la sección CAD de la barra de menú. Seleccionar el comando Rectángulo, de este modo se puede diseñar una forma rectangular. Diseñar manualmente el primer punto del rectángulo con el ratón, apuntando al ángulo inferior izquierdo del espacio, e introducir las dimensiones exactas (50x160 centímetros). Presionar la tecla Envío del teclado.

• c. Una forma 2D CAD puede ser convertida en un objeto haciendo clic sobre ella con el botón derecho del ratón (sobre la línea) y seleccionando el comando Crear objeto. Especificar los detalles siguientes:

• d. Seleccionar el lavabo deseado aplicando una búsqueda (en el campo Buscar de la ventana Componentes de EQUIPAMIENTO) con el texto “integrable” o también “auto-perforante”. Estos artículos crearán automáticamente el hueco en la encimera.
• e. Arrastrar el lavabo y colocarlo sobre la encimera. Antes de colocarlo, recordar de hacer clic en la tecla H del teclado para fijar la altura correcta del lavabo desde el pavimento, seleccionando la encimera.
• f. Volver a la ventana de Navegación para ver si todo está procediendo correctamente. Podría suceder que el lavabo no esté aún visible: en este caso se puede solicitar a la Aplicación actualizar la vista haciendo clic en el botón Actualizar vista en la barra de menú.
• g. Si hay algo que no va, podría ser que la altura del lavabo no sea la correcta, o bien, que el lavabo seleccionado no sea del tipo auto-perforante.
• h. Para agregar el segundo lavabo, hacer clic con el botón derecho del ratón sobre el lavabo existente y seleccionar el comando Copiar. Colocar el segundo lavabo en la posición correcta. Nota: no preocuparse de la altura del segundo lavabo. Habiendo copiado el primero, la altura ha sido heredada con el valor correcto.
• i. Completar el objeto del baño colocando el espejo, la grifería y todos los demás accesorios necesarios para ultimar el diseño.

Guardar siempre el diseño de vez en cuando seleccionando el botón en la parte alta de la barra de menú () o bien haciendo clic en las teclas del teclado: Ctrl + S.
