Importar y gestionar objetos 3D desde archivos externos (DXF, 3DS, FBX, SKP, OBJ)

DomuS3D permite importar bibliotecas externas de objetos 3D en formatos 3DS, DXF, FBX, OBJ y SKP.

En este artículo veremos cómo:

• Importar/cargar un archivo 3D directamente en el proyecto desde la ventana de planimetría

• Guardar un nuevo elemento 3D en la base de datos

• Guardar grupos de elementos 3D en la base de datos

Si deseas obtener más información sobre la búsqueda y carga de elementos Sketchup de 3DWarehouse, haz clic aquí.

Importar/cargar un archivo 3D directamente en el proyecto desde la ventana de planimetría

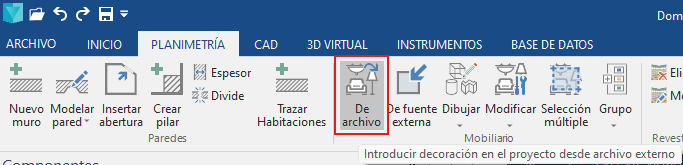

1. Ve a la pestaña PLANIMETRÍA de la cinta de opciones y selecciona el comando "De archivo".
2. Localiza el archivo 3D previamente guardado en el disco y selecciónalo para importarlo.

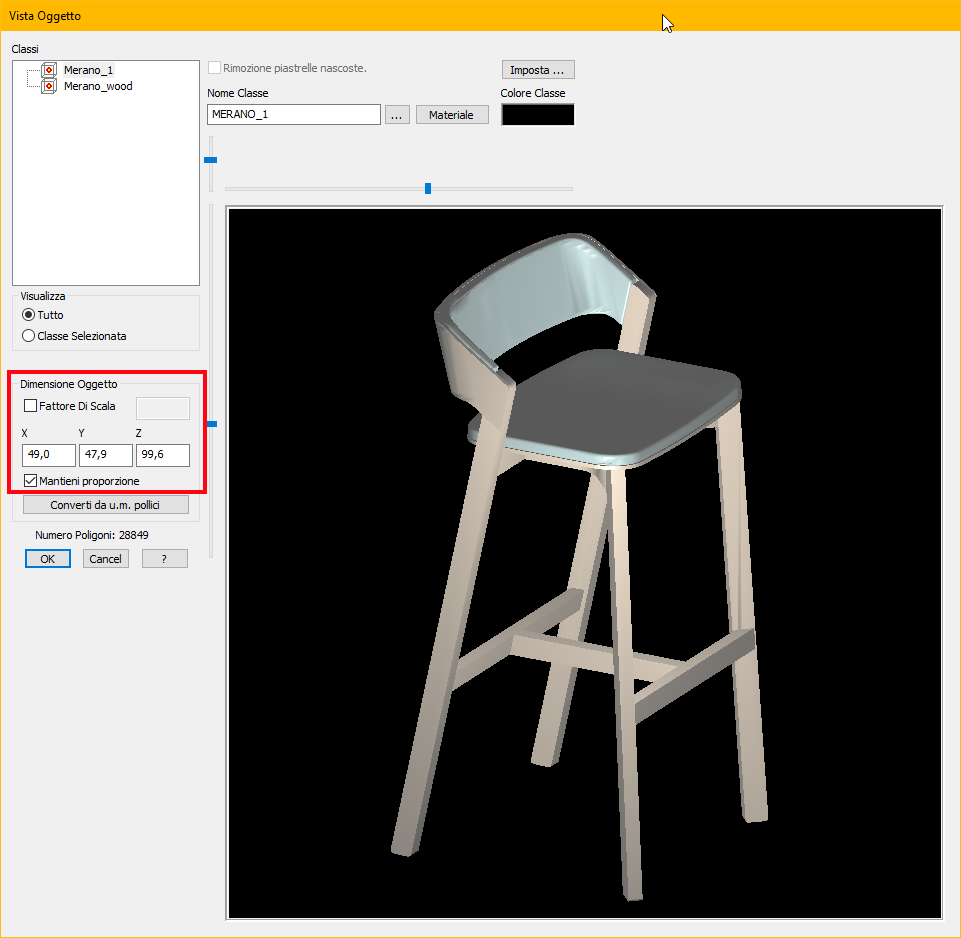

3. En la ventana de importación, verifica la escala del objeto para asegurarte de que las dimensiones sean correctas. Después de confirmar, el objeto se insertará en el plano de planta y podrá colocarse como cualquier otro objeto estándar de la biblioteca.

Este objeto solo estará disponible dentro del proyecto en el que se colocó, ya que este procedimiento no lo añade automáticamente a la base de datos de la aplicación.

Guardar un nuevo elemento 3D en la base de datos

Los objetos importados mediante el anterior procedimiento permanecen disponibles sólo dentro del proyecto actual. Si quieres guardar el objeto en la biblioteca interna de DomuS3D para utilizarlo en otros proyectos, sigue estas instrucciones:

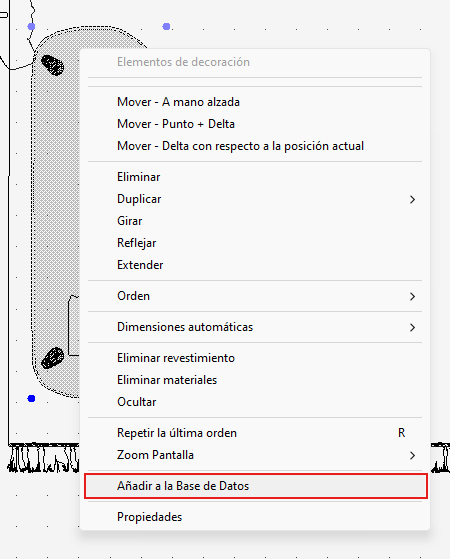

1. Desde la ventana de planimetría, haz clic derecho con el ratón sobre el objeto y selecciona la opción Añadir a la Base de Datos.

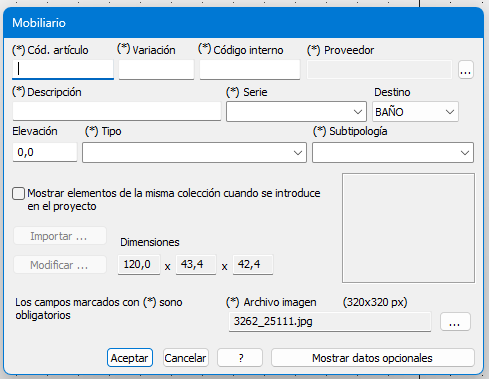

2. Completa la información requerida en la ventana emergente que aparecerá de Mobiliario:

• Cod. artículo (*obligatorio): código que luego se muestra en el presupuesto.
• Variante (*obligatorio): este campo se utiliza para añadir elementos con el mismo código de artículo. Por ejemplo, si quiero usar el cod. artículo "SGA1" para todos los taburetes especifico un valor alfanumérico diferente para cada uno dentro de la casilla Variante. (Si no es necesario puedes usar "0").
• Código interno (NO obligatorio): este campo se utiliza para empresas que tienen una codificación interna diferente a la del catálogo.

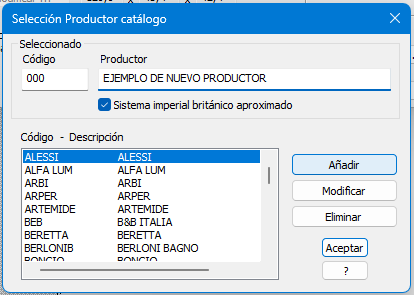

• Proveedor (*obligatorio): indica el proveedor del artículo que estás guardando. Haz clic en el botón de 3 puntos para seleccionar un fabricante si está en la lista, de lo contrario, puedes crear uno nuevo. Para crear un nuevo fabricante, primero escribe el nombre y el código y luego haz clic en "Añadir". Puedes, por ejemplo, crear uno para todos los elementos que importes externamente. En la siguiente imagen aparece la ventana emergente de la Selección Productor catálogo.
• Descripción (*obligatorio): descripción del artículo que luego se mostrará en el presupuesto
• Destinazione (NO obligatorio): estancia a la que pertenece el artículo, a elegir entre las del menú.
• Serie (NO obligatorio): indica la colección del proveedor a la que pertenece. Para ser utilizado en caso de querer catalogar el elemento de una manera más completa.
• Tipología (*obligatorio): indica el tipo de elemento eligiéndolo entre los del menú. Es posible añadir uno nuevo escribiéndolo directamente en el campo, si quieres distinguir sus propios elementos de los existentes.
• Sub-tipología (NO obligatorio): para ser utilizado en caso de querer catalogar el elemento de una manera más precisa.
• Elevación predeterminada (NO obligatorio): Puedes establecer la altura a la que se colocará el elemento cada vez que se añada a un proyecto.
• También es posible añadir una imagen de previsualización del objeto si no quieres conservar la generada por defecto por el programa (la imagen, de tipo jpg, debe tener un tamaño de 320*320 píxeles).

Toda esta información ayudará a clasificar correctamente el elemento.

También puedes añadir el objeto directamente a la biblioteca sin pasar por el proyecto. Para ello, sigue estos pasos:

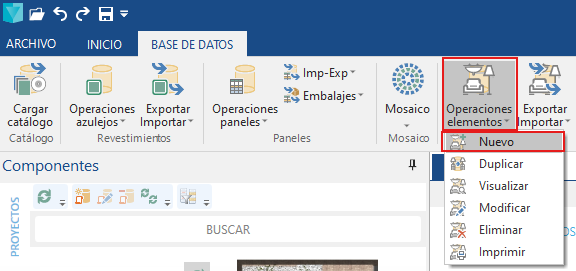

1. Ve a la pestaña BASE DE DATOS de la cinta de opciones, selecciona Operaciones elementos y dentro del desplegable selecciona Nuevo.
2. Completa la información solicitada, como en el procedimiento descrito anteriormente.

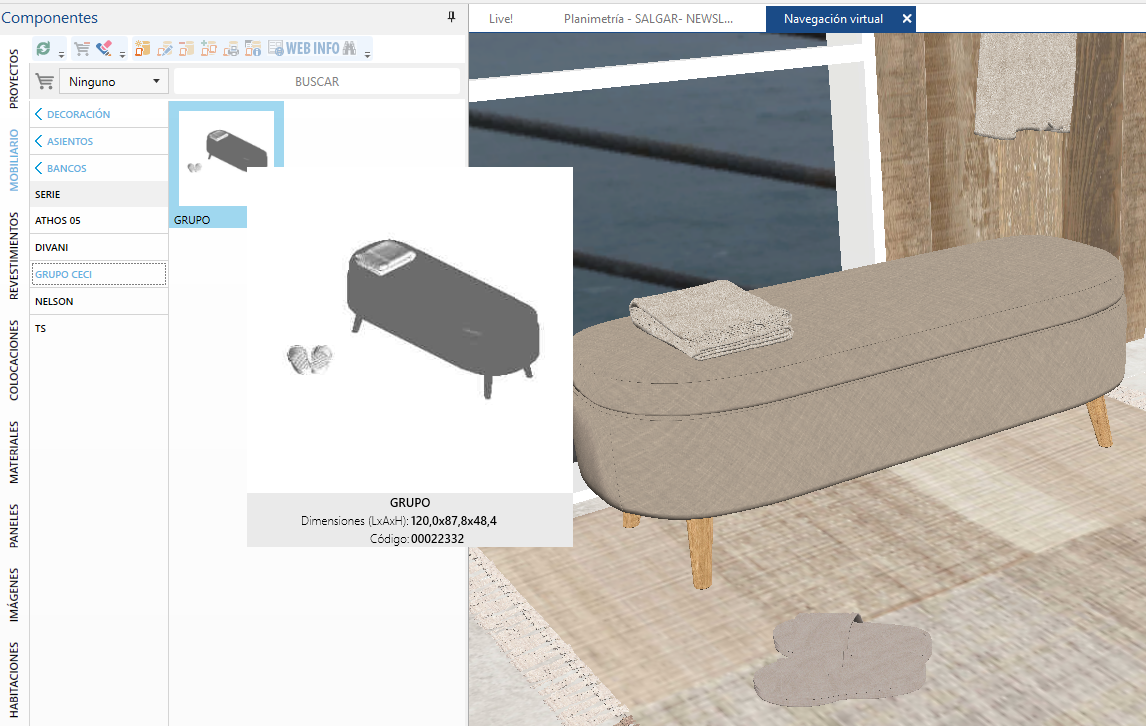

Guardar grupos de elementos 3D en la base de datos

Si quieres guardar un grupo de elementos 3D presentes en el plano de planta, sigue estos pasos:

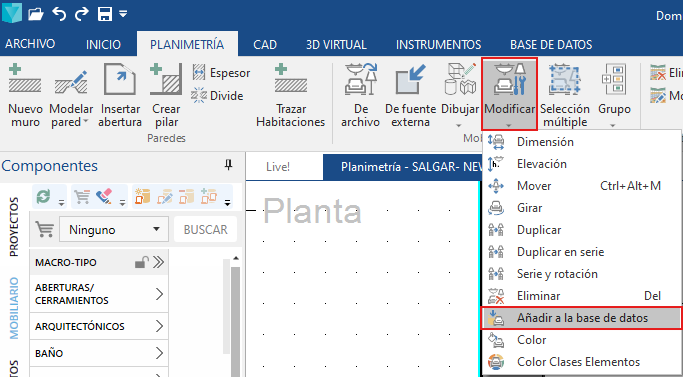

1. Desde la pestaña PLANIMETRÍA de la Cinta de opciones, selecciona el comando MODIFICAR del grupo de muebles y por último haz clic en Agregar a la base de datos.

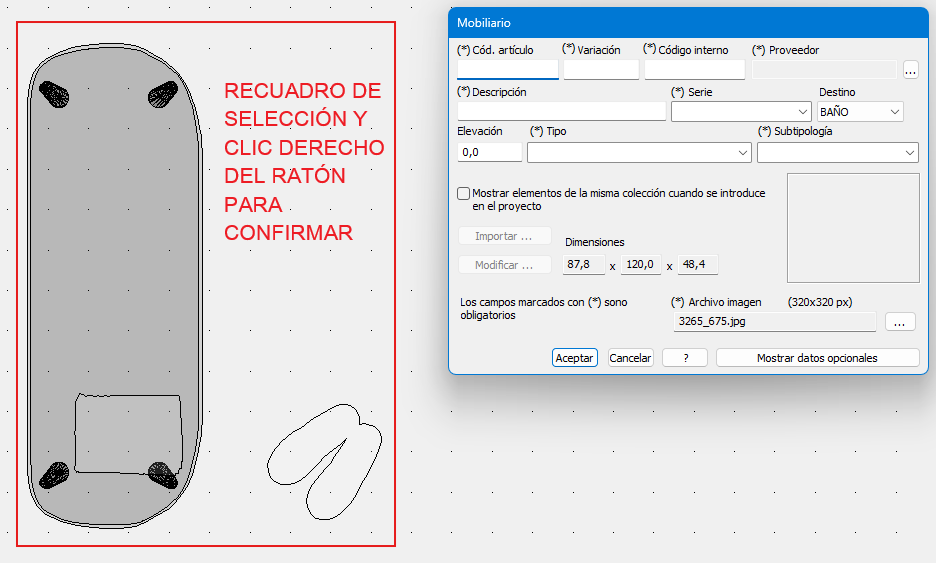

2. Selecciona los artículos que deseas agrupar haciendo una selección de área o con el botón izquierdo del ratón, confirme con el botón derecho e introduce los datos necesarios para guardarlos en la base de datos.
