Come inserire una piastrella esagonale

Per prima cosa controlla che l’immagine della piastrella che devi caricare in DomuS3D sia orientata e ritagliata come l'immagine seguente:

e che il file immagine si trovi sul disco locale del computer in cui è installato il programma.

Nella scheda DATABASE della Ribbon seleziona il comando Operazioni piastrelle, Nuovo

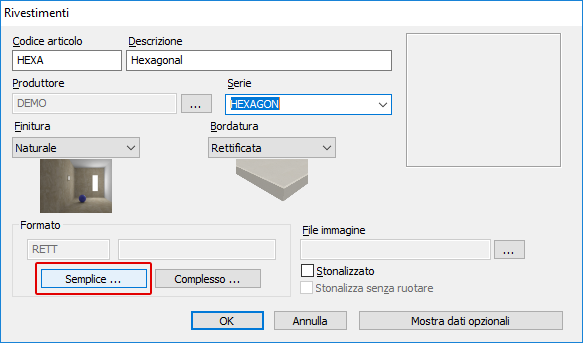

e inserisci le anagrafiche del minimale

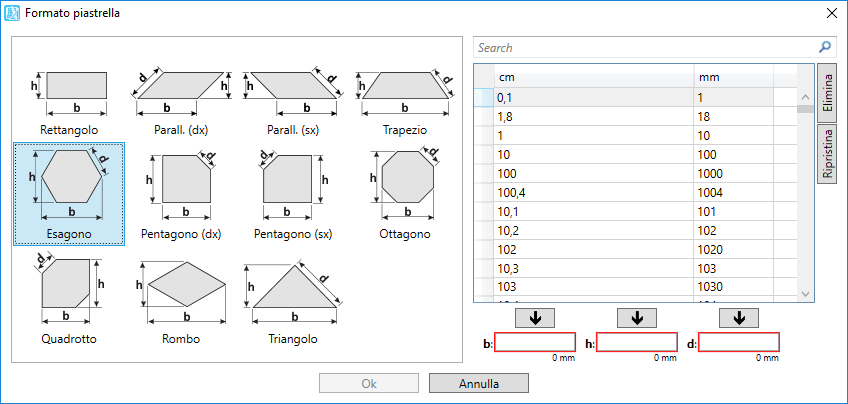

Quindi fai clic sul pulsante Semplice…  e scegli Esagono

Ora devi inserire le tre misure dell’esagono: b= base, h=altezza e d=lato.

Ti consigliamo di utilizzare la formula seguente per calcolare l’altezza e la base dell’esagono se conosci la misura del lato:

b = d x 2                                              h = b x 0,866

in questo modo sarai sicuro di ottenere un esagono regolare che verrà applicato correttamente in progetto.

Ecco un esempio per ricavare base e altezza di un esagono il cui lato misura 19,5 cm:

b = 19,5 x 2 = 39 cm                       h = 39 x 0,866 = 33,77 cm

Conferma con il pulsante Ok e associa l'immagine della piastrella cliccando sul pulsante con i tre puntini. Chiudi la finestra delle anagrafiche con il pulsante Ok per inserire la piastrella esagonale in database.
