Passo 7: rendering della scena con V-Ray

• Scelta del punto di vista per il rendering: nel caso di vani molto piccoli, come quello dell’esempio, è davvero difficile (a volte impossibile) eseguire il rendering della scena completa restando all'interno del vano stesso. Una prima opzione consiste nel nascondere la parete in modo tale da rimanere all'esterno del vano ed eseguire il rendering da quella posizione: aprire la finestra Opzioni (vedere paragrafo intitolato Pannello proprietà in Operazioni iniziali e Impostazioni di configurazione), andare alla sezione di Navigazione e Rendering e disabilitare il comando Mostra pareti esterne. Quando si trova il punto di vista corretto, salvarlo facendo clic sul tasto F3 della tastiera, oppure sul comando Viste nella sezione Navigazione della ribbon; fare clic su Salva attuale.

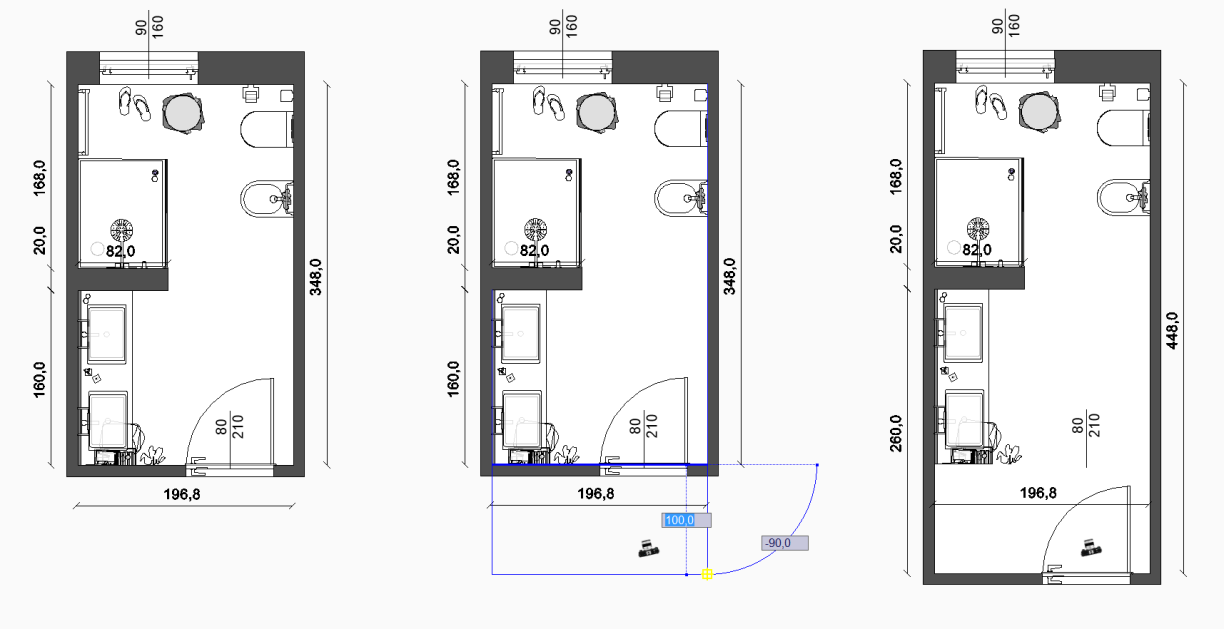

• Purtroppo, la soluzione indicata al punto precedente non funziona nel nostro progetto: le porte e le finestre infatti restano nella scena sottoposta a rendering e non possono essere nascoste come già visto per il box doccia, in quanto le porte e le finestre sono oggetti speciali. Pertanto, in questo caso, si utilizzerà il trucco seguente: salvare il progetto e, SOLTANTO PER LA DURATA DEL RENDERING DELLA SCENA, spostare la parete contenente la porta verso il basso. In questo modo il vano sarà più lungo rispetto alla dimensione reale. Si tratta di un trucco che consentirà di eseguire il rendering della scena nel modo migliore. Una volta lanciato il job di rendering, uscire dal progetto senza salvarlo. Per ampliare il vano, fare clic con il tasto destro del mouse sopra la parete interna e selezionare il comando Muovi. Ampliare il vano come risulta nell'immagine seguente (l’icona della macchina fotografica consente di vedere dove è stato posizionato il punto di vista).

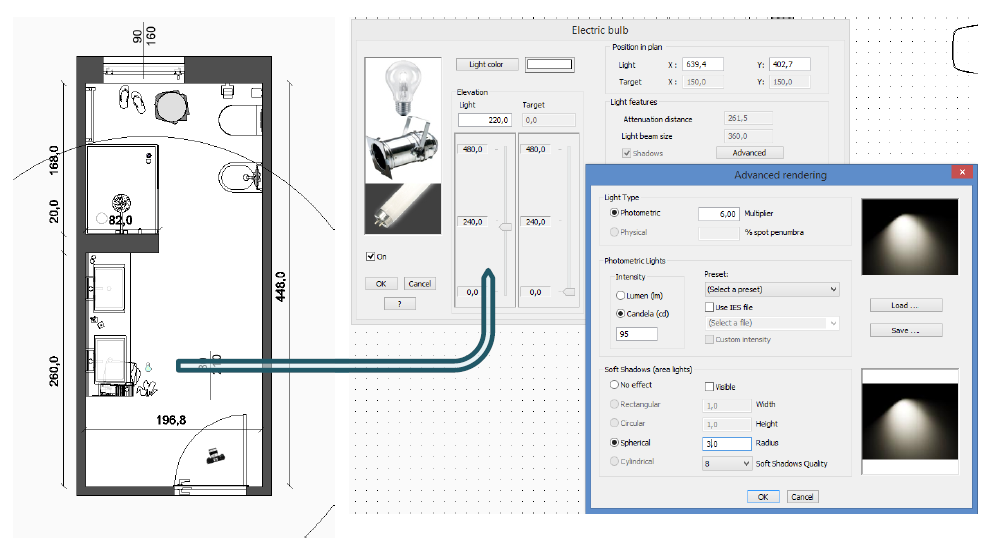

• Impostazione dell’illuminazione della scena: creare un campione di rendering per vedere come appare la scena. Nella sezione Navigazione della ribbon, selezionare il comando Immagine intera. Una volta aperta la maschera di rendering, selezionare il tasto Controllo esposizione (deve essere impostato su Automatico), quindi Genera anteprima (può essere utile per aumentare la risoluzione dell’anteprima a 240x180). Questa procedura forza l’applicazione a calcolare automaticamente l’esposizione del vano considerando le fonti luminose; è la stessa procedura che si segue ogni volta che si fa una foto con una macchina fotografica digitale (e la macchina lo fa automaticamente). Se si ritiene che la risoluzione non sia ancora sufficiente, fare nuovamente clic su Genera anteprima, oppure regolare il Valore di esposizione, presente nell’elenco delle proprietà sulla destra. In questa situazione l’area molto vicina ai lavabi può apparire un po’ scura, a causa della paretina del box doccia. Pertanto, dovendo modificare leggermente la scena, fare clic su Annulla in modo tale che l’applicazione non inizi il processo di rendering. Prima di tutto spostare leggermente la luce: fare clic con il tasto destro del mouse sulla luce e selezionare il comando Modifica. Prelevare la luce al centro facendo clic con il tasto sinistro del mouse e spostarla come illustrato in questa immagine. Infine, fare doppio clic sulla luce con il tasto sinistro del mouse e impostare le proprietà della luce come risulta nell'immagine seguente (non copiare la posizione nel disegno, in quanto il progetto può avere coordinate diverse).

Ora apri la maschera delle proprietà della Luce naturale: se ti trovi nella finestra di Planimetria, il tasto si trova nella sezione Navigazione virtuale della ribbon e si chiama Luce naturale. Se ti trovi nella finestra di navigazione il nome del tasto è uguale ed è presente nella sezione Navigazione della ribbon.

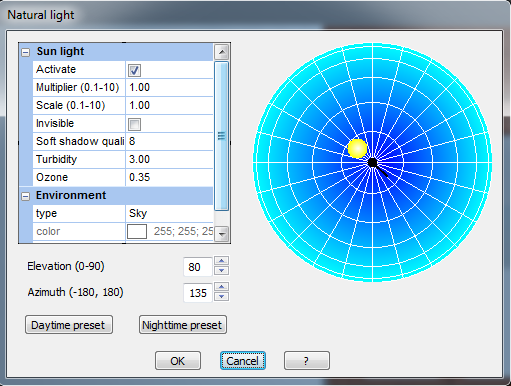

Imposta le proprietà della luce naturale come risulta nell'immagine seguente:

• Impostazione dei parametri di rendering: ora è possibile lanciare il processo di rendering. Nella finestra di navigazione (e con il punto di vista corretto), selezionare il comando Immagine intera; fare clic sul tasto Controllo esposizione (dovrebbe essere impostato su Automatico), e nella sezione Tipo selezionare Fotografico. Nella sezione Mappatura colore impostare il Tipo su Lineare e il moltiplicatore di intensità luminosa su 0.80: in questo modo si ridurrà l’effetto di sovra-esposizione vicino alla finestra. Il valore di esposizione corretto per questa scena è 8,3 (vedere immagine seguente). A questo punto è possibile fare clic su OK e iniziare il rendering della scena.

Ecco alcuni valori di riferimento: è stata generata un’immagine Full HD (1920x1080 pixel) con parametri di rendering di media qualità in 11 min. e 31 sec. Il computer era dotato di Intel Core i7 3960X 3,3 GHz, 16 GB di Ram su scheda (la scheda grafica non prende parte al rendering, a meno che non si usi V-Ray RT).

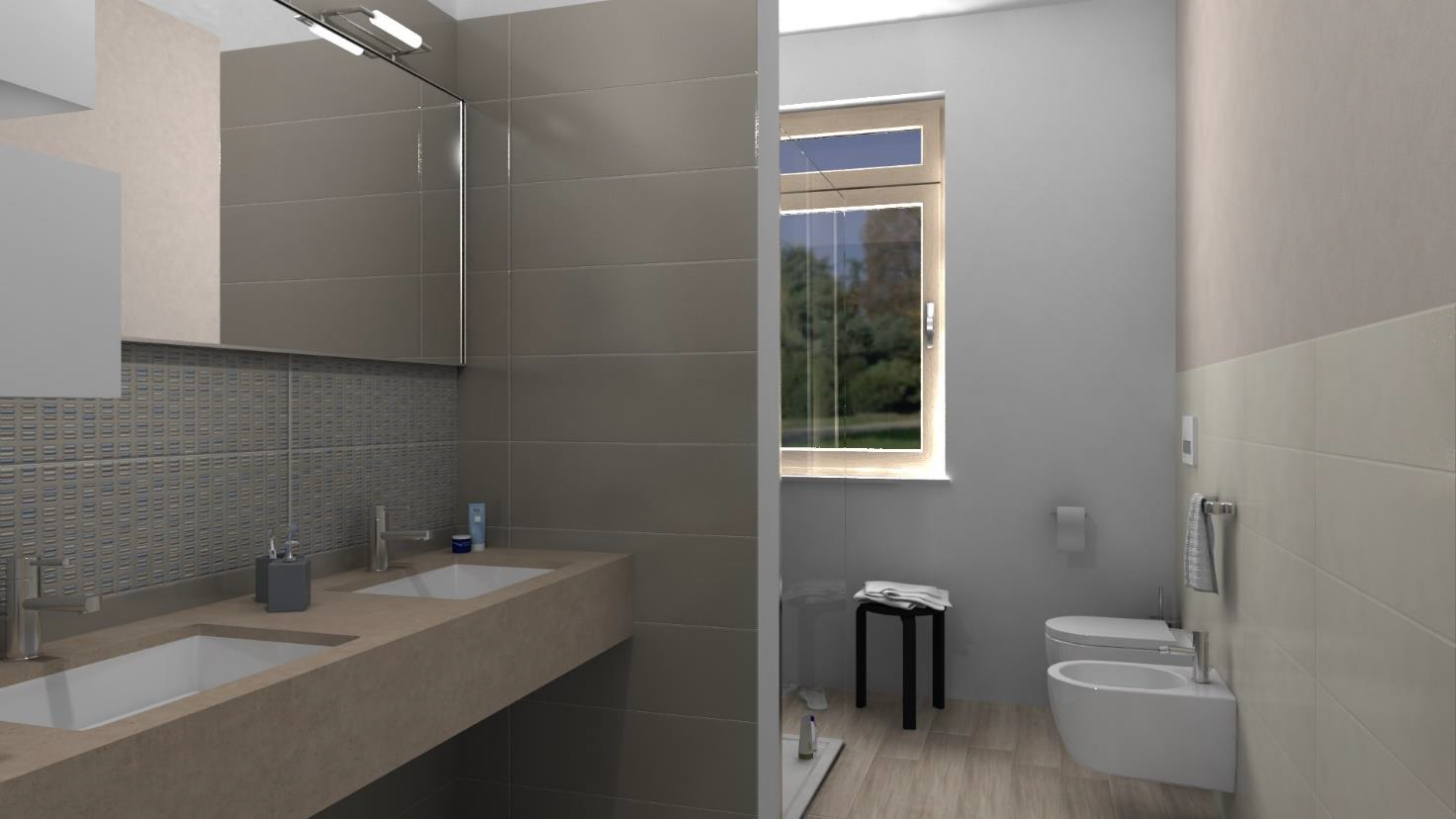

Il risultato del rendering è illustrato dall'immagine seguente.

Nota: per accendere la luce a effetto neon, trascinare e rilasciare sopra di essa il materiale denominato “Autoilluminante”. (Il materiale può essere rinominato come si desidera: fare doppio clic su di esso e cambiare il nome). Infine: si può vedere un’immagine fuori dalla finestra. Si tratta del cosiddetto sfondo. Lo abbiamo impostato nella finestra di navigazione facendo clic sul tasto Sfondo presente nella sezione di navigazione della ribbon.
