Questa serie di articoli guida l’utente nella creazione del primo progetto in DomuS3D®. Si parte dall’inizio del processo di creazione stesso, elencando e descrivendo in modo dettagliato tutte le fasi da seguire per ottenere il risultato illustrato nell’immagine seguente (qualità di rendering avanzato):
Si tratta di un bagno standard, con una piccola parete che funge da divisoria tra il box doccia (immagine successiva, in qualità navigazione) + area toilette e l’ingresso dove è stato collocato un doppio lavabo.
L’unità di misura utilizzata è quella preimpostata con la procedura di configurazione europea, ossia il centimetro. Esistono modi diversi per ottenere lo stesso risultato mentre si disegna il progetto.
La descrizione seguente deve essere considerata solamente a titolo di riferimento; è possibile ottenere lo stesso risultato anche in modi diversi (e a volte persino più velocemente).

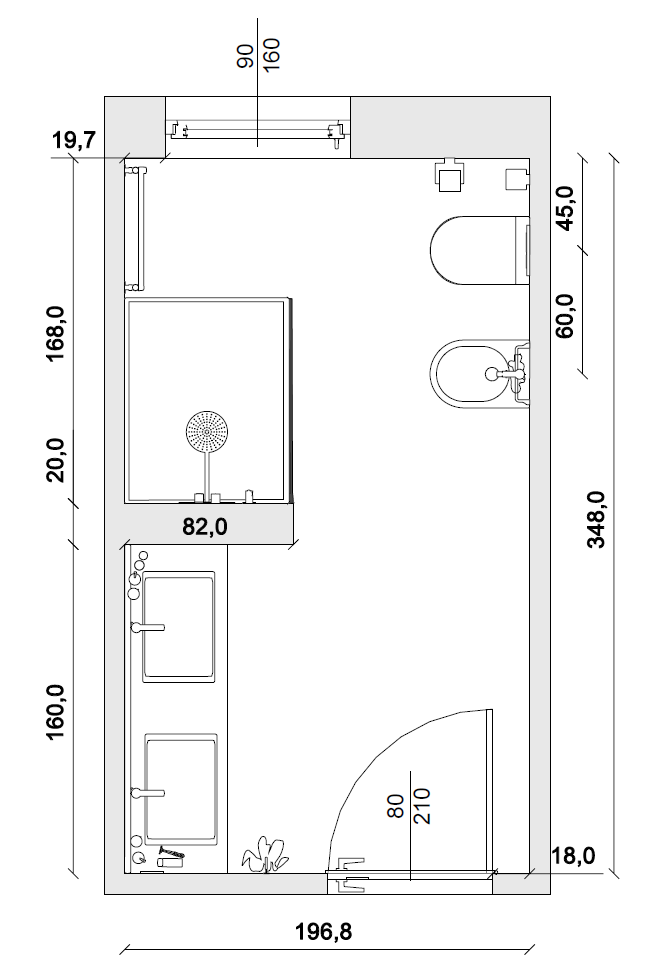

Questa è la planimetria del progetto dove si possono annotare le dimensioni e la posizione degli oggetti.
1. Creazione del progetto:
a. Selezionare il comando Crea vano, nella sezione Home della ribbon, oppure Nuovo dalla pagina Live!.
b. Inserire i particolari del progetto (in questa maschera l’unico campo obbligatorio è il nome del cliente; è consigliabile immettere un nome esplicativo per identificare meglio il progetto in un secondo momento).
c. Fare clic su OK.
2. Il vano verrà disegnato in modalità a mano libera:
a. Fare clic sul tasto sinistro del mouse in qualsiasi punto del desktop per fissare il primo punto. Ipotizzando di partire dall’angolo in basso a destra, fare clic con il mouse nella regione inferiore destra del desktop.
b. Fare clic sul tasto (O) della tastiera per abilitare la modalità ortogonale che consente di disegnare con precisione pareti orizzontali e verticali (oppure selezionare “Ortogonale” nella barra di stato dell’applicazione). In questa modalità, il mouse indica la direzione in cui si desidera disegnare la parete; quindi si dovrà soltanto digitare la lunghezza della parete e confermare con il tasto Invio della tastiera. Per disegnare la parete che conterrà la porta spostare il mouse sul lato sinistro del desktop e immettere il valore 196,8; infine premere il tasto Invio della tastiera (nota: una volta definita la direzione con il mouse, rilasciarlo e non spostarlo nuovamente durante l’immissione).
Mentre si disegna si può zoomare la scena con la rotella del mouse oppure si possono effettuare
spostamenti dinamici (Pan) del desktop tenendo premuta la rotella del mouse e spostando il mouse.
Si può anche fare clic con il tasto destro del mouse e selezionare il comando Annulla punto se si deve annullare l’ultima parete.
c. Spostare il mouse verso l’alto e digitare 160 per disegnare la parete verticale sinistra. Premere il tasto Invio della tastiera per confermare. Fare altrettanto per le pareti mancanti, tranne l’ultima.
d. Per chiudere la planimetria fare clic con il tasto sinistro del mouse sul primo angolo che si disegna oppure fare clic con il tasto destro del mouse in un punto qualsiasi del desktop e selezionare il comando Chiudi.
e. Salvare il progetto immediatamente, facendo clic sui tasti Ctrl + S della tastiera oppure sul comando della ribbon Salva.
f. Per modificare l’altezza della parete fare clic con il tasto destro del mouse su una delle pareti interne e selezionare il comando Altezza. Digitare 270 e fare clic su OK: l’altezza del progetto è ora di 2 metri e 70 cm.
g. Fare clic con il tasto destro del mouse sulla parete superiore (quella che conterrà la finestra) e selezionare il comando Larghezza. Digitare 30 e fare clic su OK.
Questo articolo è valido fino alla versione 2018
