Passo 3: posiziona gli oggetti

Ecco i passaggi da seguire per posizionare gli arredi in progetto.

a. Nella sezione ARREDI della finestra Componenti, livello BAGNO, VASO WC scegli l’articolo desiderato.
Nota: una volta che si è presa dimestichezza con l’uso delle librerie interne e scaricate si può usare il campo Ricerca per trovare l’articolo con il quale si desidera lavorare.
b. Dopo aver selezionato il WC da usare, trascinalo nel progetto come è stato fatto con la porta e la finestra.
c. Mentre sposti l’oggetto nella planimetria puoi anche rilasciare il mouse; l’oggetto si allineerà automaticamente alla parete di fianco alla quale è posizionato il mouse non appena il puntatore del mouse si trova sopra la parete interna.
d. Se rilasci l’oggetto facendo clic sul tasto sinistro del mouse, la posizione dell’elemento potrebbe non essere così precisa: per questo motivo si preferisce allineare l’oggetto alla parete con il mouse, quindi rilasciare il mouse e digitare la distanza tra l’oggetto e l’angolo. Digitare 45 e fare clic su Invio (o premere il tasto Tab della tastiera per passare all’altra distanza).

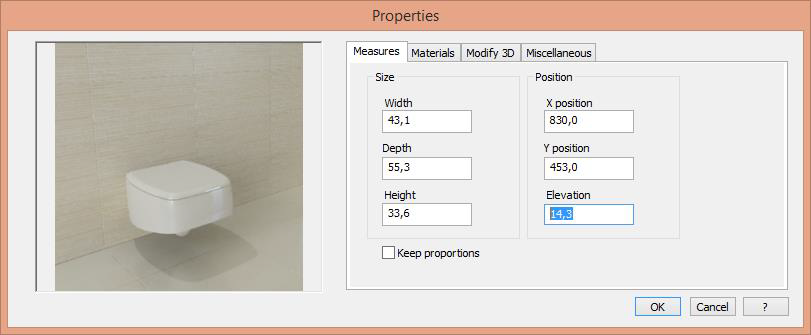

Se l’oggetto non è stato posizionato correttamente: fai clic con il tasto destro del mouse sopra di esso e seleziona il comando Muovi se vuoi riposizionarlo, Elimina se si vuole eliminarlo, Proprietà se vuoi accedere alla maschera delle proprietà dell’oggetto (vd prossima immagine), dove è possibile modificare per esempio l’elevazione dal pavimento:

e. Segui la stessa procedura per aggiungere il bidet e il radiatore.
f. Quando aggiungi il piatto doccia, è consigliabile disabilitare temporaneamente la modalità di allineamento automatico. A tale scopo, fai clic sulla barra spaziatrice della tastiera mentre si sta spostando l’oggetto sul desktop (facendo nuovamente clic si ripristina la modalità).
g. Preleva l’oggetto del piatto doccia dalla finestra dei Componenti e, mentre si sposta sopra la planimetria, ruotalo quanto necessario usando i tasti '+' o '-' della tastiera. Facendo clic sul tasto P della tastiera (P sta per Punto; fare clic anche più volte, vedere immagini seguenti) è possibile trascinare l’oggetto da uno snap diverso: selezionare quello più facile da usare a seconda dell’oggetto selezionato.

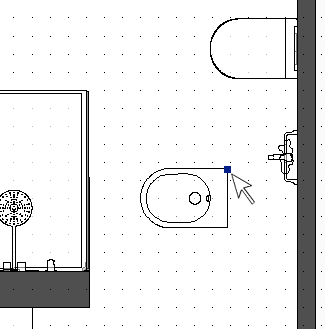

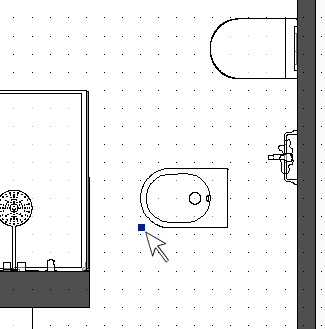

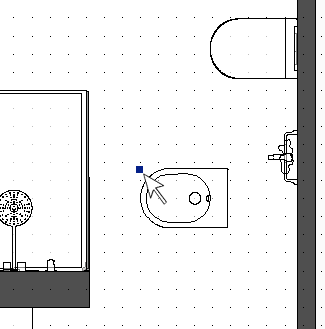

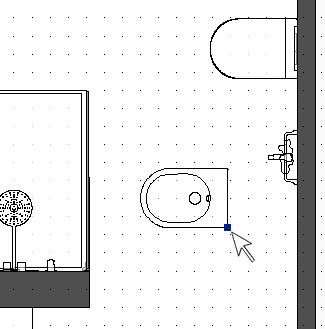

Premi P                                   Premi P                            Premi P                           Premi P

h. Completa la doccia posizionando il soffione (scaricalo dalla pagina Live! se non ne hai già uno disponibile) oppure una doccia (nel livello RUBINETTERIA).

Salva nuovamente il progetto selezionando il tasto nella parte alta della ribbon, oppure facendo clic sui tasti della tastiera: Ctrl + S.

Navigazione virtuale (in 3D):

a. Ora si può vedere come appare il progetto in 3D, ossia si può navigare nella scena. Fare clic sul tasto Naviga della ribbon (vedi immagine successiva) oppure sul tasto destro del mouse, selezionando il comando Navigazione virtuale.

b. Puoi spostarti con i tasti W, A, S, D della tastiera, oppure con il mouse, abbinando l’uso dei 3 tasti disponibili. Ecco come spostarsi:

Usa il tasto sinistro del mouse per ruotare e inclinare il punto di vista in tutte le direzioni.

Usa il tasto destro del mouse per spostarsi avanti e indietro oppure per passare da destra a sinistra e viceversa

Usa la rotella del mouse per aumentare/diminuire l’elevazione del punto di vista dal pavimento.
Provare a navigare la scena e controllare che ogni cosa sia al suo posto.

Cambiare automaticamente l’elevazione dell’oggetto:

a. Ora passiamo a posizionare un rubinetto sopra il bidet. Lascia aperta la finestra di navigazione e ritorna alla finestra di planimetria. Come di consueto, accedi prima alla finestra Componenti per scegliere il rubinetto da usare nel progetto.
b. Segui la stessa procedura già appresa in precedenza, ma prima di rilasciare il rubinetto specifica che dovrà trovarsi all’elevazione corretta in modo tale da essere posizionato esattamente sopra il bidet. Ma qual è l’altezza esatta del bidet? Non essendo nota, l’applicazione aiuterà a definire l’elevazione corretta. Ciò è illustrato nella fase successiva.
c. Mentre sposti l’oggetto in pianta, seleziona il tasto H della tastiera (H sta per Height, Altezza): si vede che l’oggetto si trova temporaneamente in stand-by, in quanto l’applicazione chiede di specificare l’oggetto della planimetria sul quale si desidera posizionare il rubinetto: a tale scopo, seleziona una delle linee del bidet con il tasto sinistro del mouse. Ora il rubinetto ha l’elevazione corretta dal pavimento e lo si può rilasciare nella posizione corretta.
d. Se lo snap alla griglia non consente di posizionare il rubinetto nella posizione corretta, fai clic sul tasto S della tastiera, o sul tasto Snap della barra di stato,  per abilitare/disabilitare temporaneamente lo snap alla griglia (ricorda anche che si può effettuare uno zoom in/out usando la rotella del mouse ed eseguire uno spostamento dinamico -Pan- del desktop tenendo premuta la rotella del mouse).
e. Torna alla finestra di navigazione e controlla se il risultato è corretto.
f. Se l’elevazione non è ancora corretta, fai clic sul tasto destro del mouse sopra il rubinetto, seleziona Proprietà e modifica manualmente l’elevazione.
Salva il progetto selezionando il tasto apposito nella parte alta della Ribbon, oppure facendo clic sui tasti della tastiera: Ctrl + S

Lavabo (auto-forante) da incasso:

a. Ripartendo dall’immagine del bagno della prima pagina di questo tutorial, creiamo il top per i lavabi.

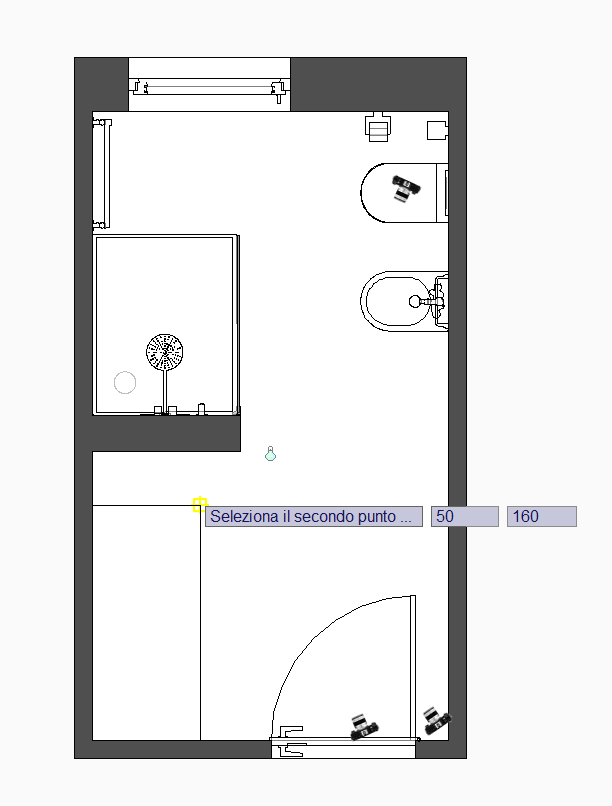

b. Prima si disegna il top. Nella finestra Planimetria, apri la sezione CAD della Ribbon. Seleziona il comando Rettangolo, in modo da poter disegnare una forma rettangolare. Disegna manualmente il primo punto del rettangolo con il mouse, puntando all’angolo inferiore sinistro del vano, e immetti le dimensioni esatte (50x160 centimetri). Premi il tasto Invio della tastiera.

c. Una forma 2D CAD può essere convertita in un oggetto facendo clic su di essa con il tasto destro del mouse (sulla linea) e selezionando il comando Crea oggetto. Specificare i particolari seguenti:

d. Seleziona il lavabo desiderato attuando una ricerca (nel campo Ricerca della finestra Componenti degli ARREDI) con il testo “da incasso” o anche “auto-forante”. Questi articoli creeranno automaticamente il foro nel top.
e. Trascina il lavabo e rilascialo sopra il top. Prima di rilasciarlo, ricorda di fare click sul tasto H della tastiera per fissare l’elevazione corretta del lavabo dal pavimento, selezionando il top.
f. Torna alla finestra di navigazione per vedere se tutto sta procedendo correttamente. Potrebbe accadere che il lavabo non sia ancora visibile: in questo caso puoi chiedere all’applicazione di aggiornare la vista facendo clic sul tasto Aggiorna vista nella Ribbon .
g. Se c’è qualcosa che non va potrebbe accadere che l’elevazione del lavabo non sia corretta oppure che il lavabo selezionato non sia del tipo auto-forante.
h. Per aggiungere il secondo lavabo, fare clic con il tasto destro del mouse sopra il lavabo esistente e selezionare il comando Copia. Colloca il secondo lavabo nella posizione corretta. Nota: non preoccuparti dell’elevazione del secondo lavabo. Avendo copiato il primo, l’elevazione è stata ereditata con il valore corretto.
i. Completa l’oggetto del bagno posizionando lo specchio, la rubinetteria e tutti gli altri accessori necessari per ultimare la scena.
Ricorda sempre di salvare il progetto di tanto in tanto selezionando il tasto nella parte alta della Ribbon,  oppure facendo clic sui tasti della tastiera: Ctrl + S.
