Pareti

• a. Nella finestra di Navigazione, spostare il punto di vista per visualizzare la parte del vano con il top (ricordare di entrare nel vano; se si è posizionati fuori dal vano si potrebbero rivestire le pareti esterne…).
• b. Aprire la sezione RIVESTIMENTI della finestra Componenti e cercare la piastrella che si desidera applicare alla parete.
• c. Selezionare l’icona del rivestimento (), in modo tale da specificare che s’intendono rivestire le pareti. Controllare il valore e il colore della fuga. Nel campo File oriz. inserire 4: questo è il numero di piastrelle che si desiderano collocare nella prima sezione (anche denominata fascia) della parete. Nel campo Destinazione selezionare “Superficie” (in questo modo le piastrelle verranno applicate soltanto a questa parete e non a tutte le pareti del vano). Nel campo Allinea selezionare Centro. Ora è possibile trascinare la piastrella e rilasciarla sopra la parete adiacente al top. Se la procedura è stata eseguita correttamente dovrebbe apparire una prima fascia contenente 4 piastrelle.
• d. Ripetere per aggiungere 2 piastrelle decorative sopra la prima (controllare che il campo Fascia sia impostato su Nuova), e altre 4 piastrelle identiche a quelle della prima fascia. Ogni volta che si crea una nuova fascia sulla parete dovrebbe apparire l’altezza alla quale la fascia inizia e finisce, fuga compresa.

Se è stato commesso un errore è possibile annullare l’operazione cancellando l’ultima fascia. Per farlo usare questo tasto .

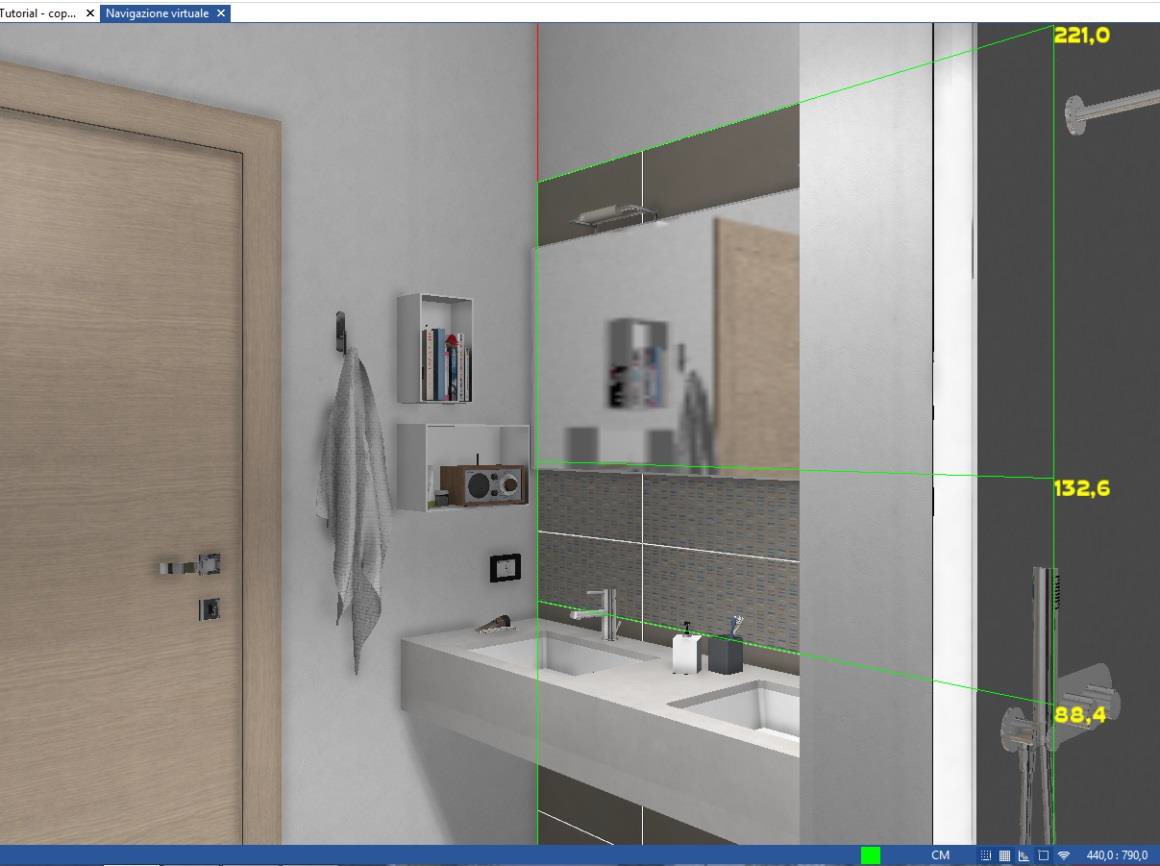

Il risultato ottenuto dovrebbe essere simile a quello illustrato dall'immagine seguente.

Salva il progetto selezionando il tasto nella parte alta della ribbon () oppure facendo clic sui tasti della tastiera: Ctrl +S .

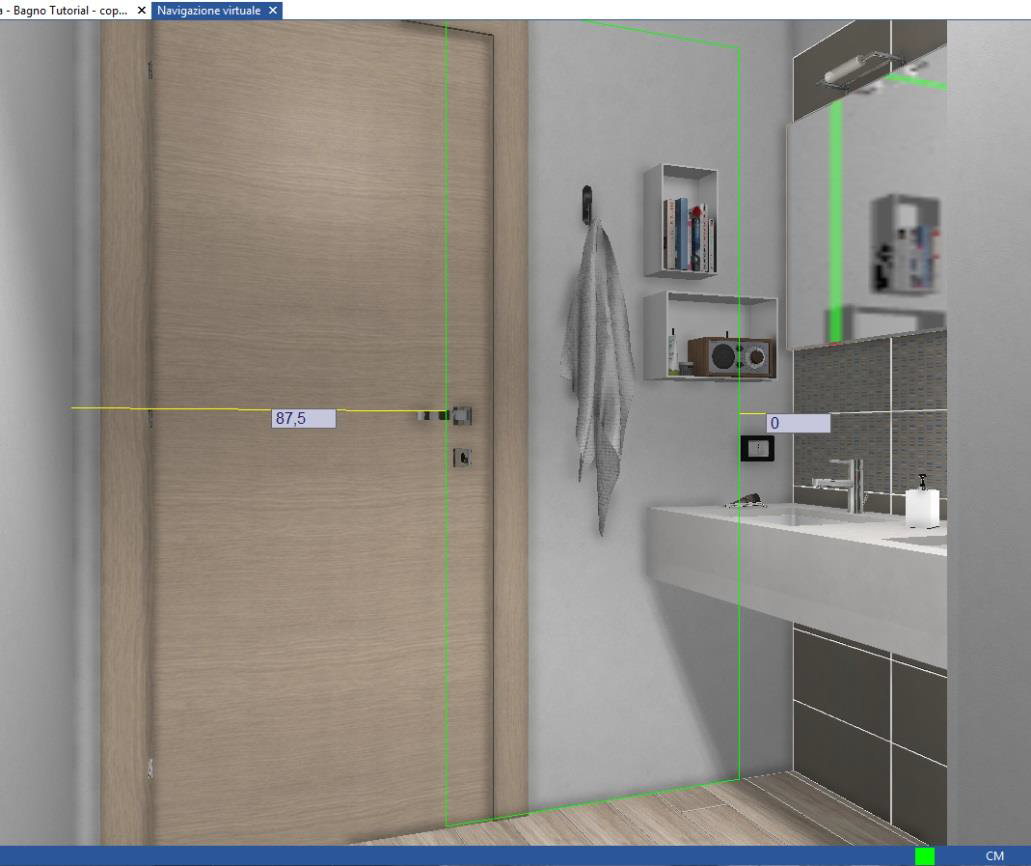

• e. Eseguire la stessa procedura per rivestire le pareti intermedie tra il top e il box doccia (essendo state usate 10 piastrelle, questo valore deve essere immesso nel campo File oriz. Inoltre si dovrebbe spostare il punto di vista per vedere una parete prima di rivestirla). A titolo informativo, nella piccola parete vicino al top le piastrelle sono state allineate a destra per cui i tagli verranno allineati con l’angolo.
• f. Eseguire la stessa procedura anche per la parete della porta.

Salva il progetto selezionando il tasto nella parte alta della ribbon () oppure facendo clic sui tasti della tastiera: Ctrl +S .

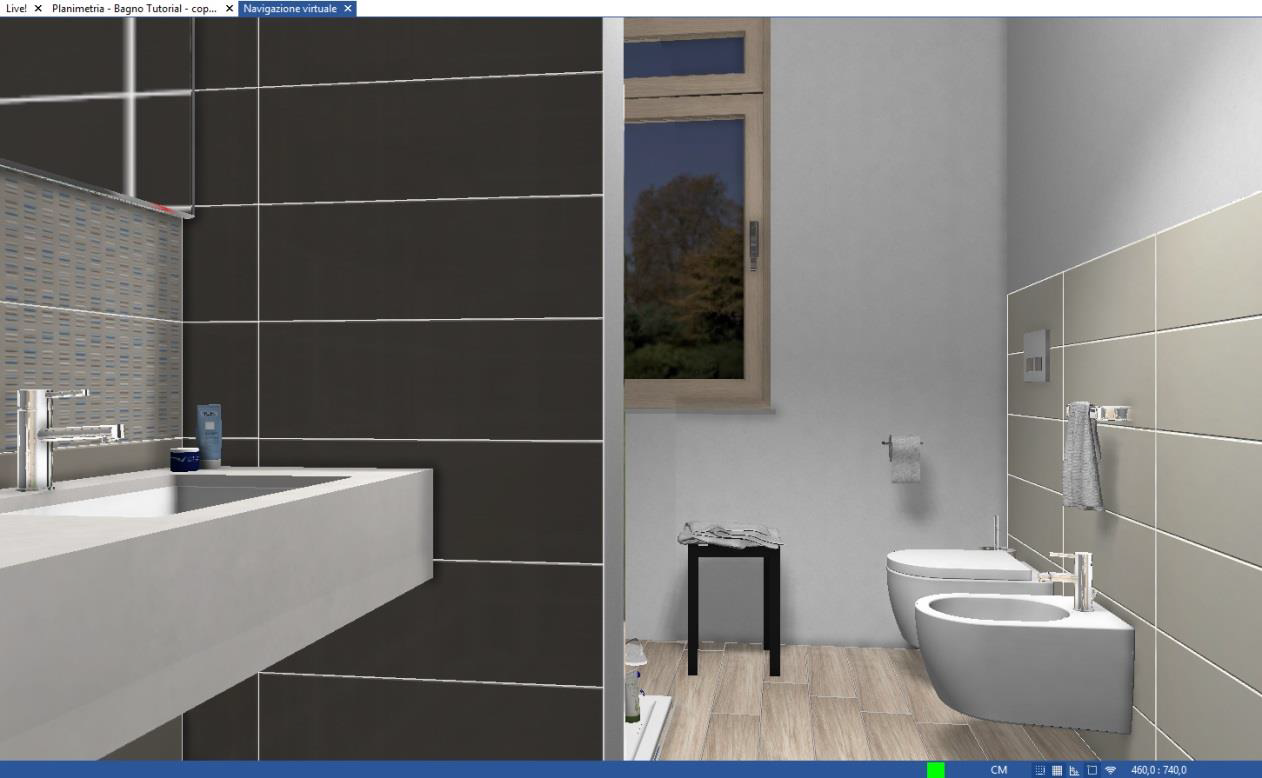

• g. Ora spostare il punto di vista in modo tale da visualizzare la parete adiacente al WC: ripetere la stessa procedura di prima, allineando a sinistra le piastrelle (usare un colore diverso delle piastrelle per distinguere meglio le pareti durante la navigazione).

Rivestire l’angolo del box doccia:

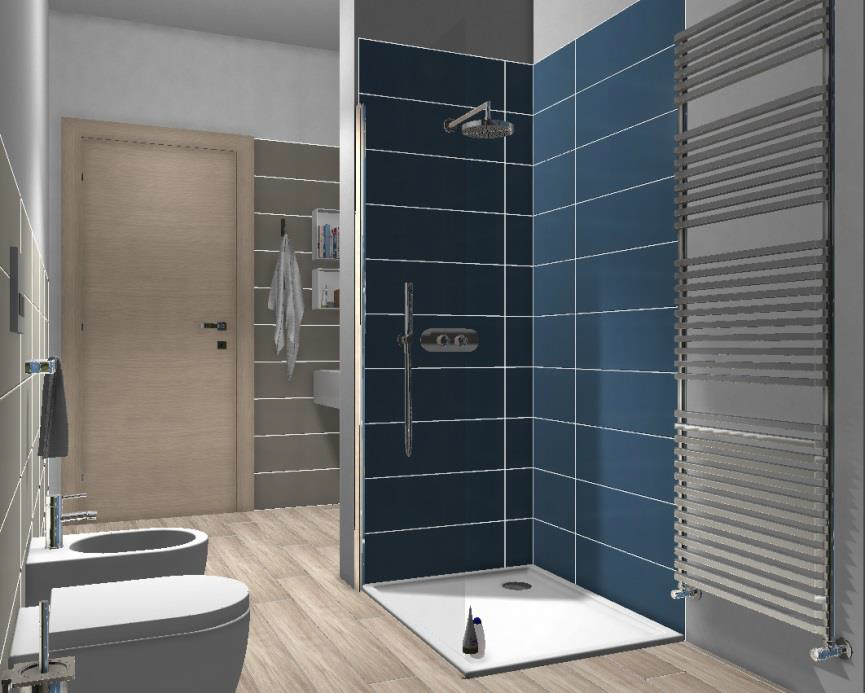

• h. Spostare il punto di vista in modo tale che si possa visualizzare il box doccia e l’angolo tra le pareti come mostra l’immagine seguente. Se il box doccia non consente di operare, andare alla finestra della Planimetria, fare clic con il tasto destro del mouse su di essa e selezionare Nascondi (ricordare di ripristinare la visualizzazione al termine).

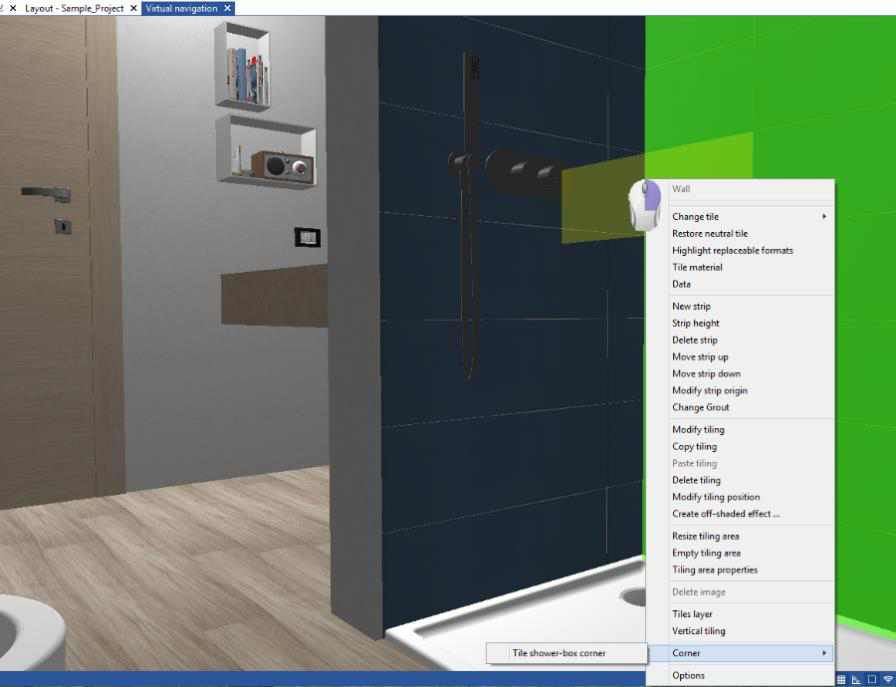

• i. Tornare alla finestra di Navigazione, fare clic con il tasto destro del mouse nell’angolo e selezionare il comando Angolo - Angolo box doccia.

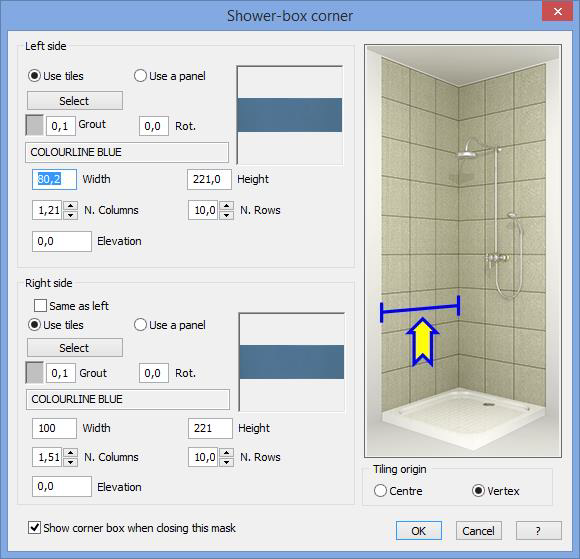

• j. Selezionare le piastrelle da usare nel pannello di destra e sinistra del box doccia, impostare il valore e il colore della fuga. Infine controllare le dimensioni del pannello di destra e sinistra, in funzione delle dimensioni del box doccia selezionato (vedere immagine pagina seguente).
• k. Se il pannello di destra presenta le stesse dimensioni di quello di sinistra, è possibile fare un segno di spunta sul comando Come a sinistra. Altrimenti impostare le dimensioni corrette del pannello.

Salva il progetto selezionando il tasto nella parte alta della ribbon () oppure facendo clic sui tasti della tastiera: Ctrl +S .
