Si vous utilisez DomuS3D 2022, dans cette section, vous trouverez une liste succincte des nouveautés les plus importantes que vous pouvez trouver dans la nouvelle version 2023 avec les informations connexes
Installation et mise à jour
Si vous avez déjà reçu le lien de mise à jour à la version 2023, vous trouverez la procédure d’installation dans ce lien
Sinon, contactez-nous en envoyant un e-mail à : support@maticad.com
Plan et conception: divers

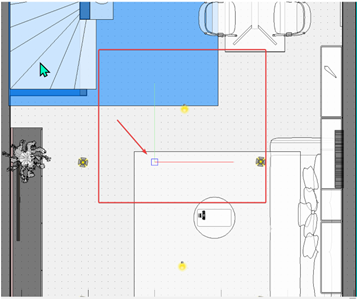

- Commande "Changer l’origine": dans le menu contextuel, un clic droit sur le plan vous permet de déplacer le DWG ou la pièce en spécifiant comment l’aligner à l’origine.
En savoir plus sur la gestion des plans DWG.

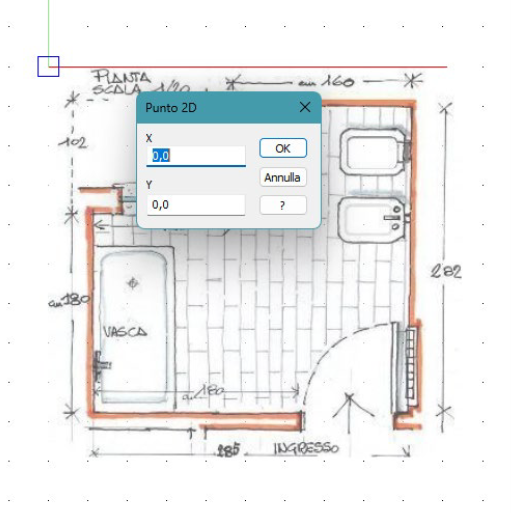

Même lorsque vous faites glisser une image de la fenêtre Composants, le logiciel vous demande d’indiquer la coordonnée pour son positionnement. Saviez-vous que vous pouvez tracer le plan même en utilisant une image JPG/PNG? Lire ici!
- Axes cartésiens: en plan nous trouverons le système d’axes cartésiens pour mettre en évidence l’origine. L’origine peut être cachée dans les Options du logiciel -> Planimétrie-> désélectionner "Afficher les axes cartésiens".

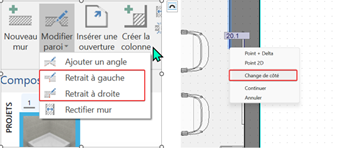

- Extension de la commande "Ajouter retrait" positionnable sur un des deux côtés d’une parois: "Retrait gauche" et "Retrait droit" (par rapport à l’utilisateur qui regarde la parois à l’intérieur de la pièce) et possibilité de changer de côté avec commande active sur la parois, avec un clic droit à Changer de côté. Lire l’article complet!
Fenêtre propriétés : bloquer parois
Dans la fenêtre des propriétés, vous pouvez spécifier de bloquer les murs de la pièce pour éviter les déplacements involontaires pendant la conception.
Faites un clic gauche sur le mur qui vous intéresse et activez l’option "Bloquez murs". Dans ce cas, les commandes de modification des murs sont cachées ou désactivées.
Si vous ne connaissez pas la fenêtre des propriétés, ou si vous ne savez pas comment l’activer, lisez cet article!
Raccourcis
La touche rapide du clavier -> " Répéter dernière commande” permet de répliquer la dernière commande CAO utilisée.
Lisez cet article pour voir tous les raccourcis clavier !
Note : Cette commande ne réplique pas les fonctionnalités Annuler/Répéter
Cotations automatiques

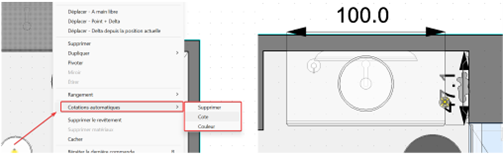

Lorsque vous ouvrez le menu contextuel d’un meuble avec un clic droit, vous pouvez sélectionner l’option "Cotes automatiques" à Cote pour activer et afficher les dimensions.
Si jamais modifiée par l’utilisateur, les cotes auront les propriétés (couleur, taille, etc.) définies par défaut par le programme. Il est possible de les modifier en utilisant la fenêtre des propriétés.
Note : cette commande est disponible uniquement avec les meubles disponibles dans la base de données.
Navigation : nouveaux automatismes

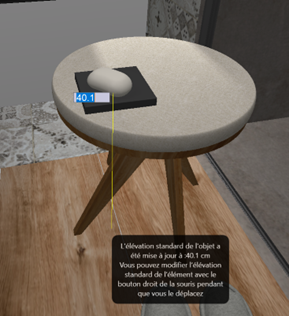

Touche H active en fenêtre de navigation aussi avec ameublement (de la bibliothèque DomuS3D ou importé) et niches. Le fonctionnement est similaire à celui du plan.
lisez cet article pour en savoir plus.

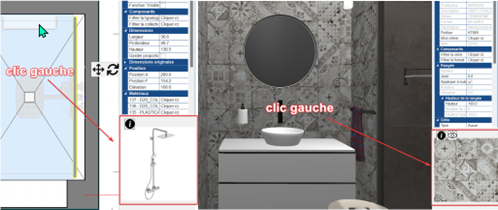

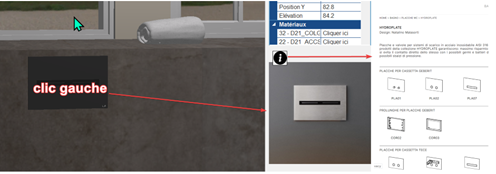

Aperçu et fiche infos produit interactives: en cliquant gauche sur un meuble, porte/fenêtre ou carreau présent dans le projet (plan ou navigation), nous verrons son aperçu apparaître en bas de la fenêtre des propriétés et nous pourrons sélectionner avec un clic gauche un des symboles disponibles , soit pour zoomer le produit, soit pour voir sa page web ou fiche technique.
Note: l’élément sélectionné doit être mémorisé dans la base de données avec son propre lien de référence
Revêtements : hauteur rangées horizontales

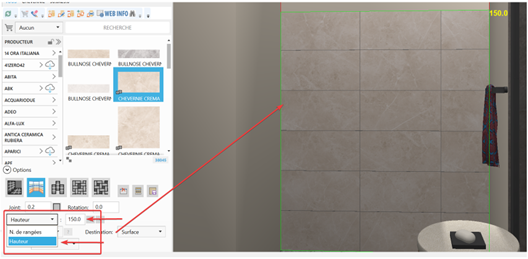

La fonction “Appliquer rangées horizontales” dans la section des revêtements vous donne la possibilité d’insérer la hauteur des rangées lorsque vous positionnez les carreaux sur la parois intéressée, au lieu du numéro de rangées. Regardez la vidéo !
Revêtements : multi-parois 2D

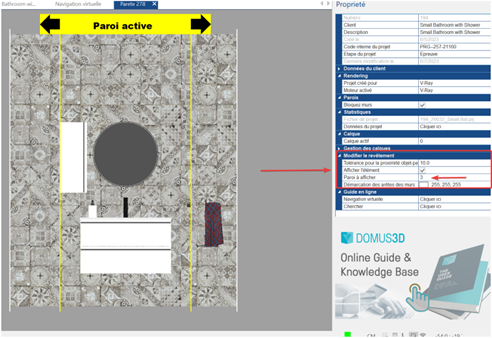

Dans la fenêtre 2D des parois, vous pouvez afficher plusieurs murs à la fois.
Le logiciel ouvrira par défaut 3 surfaces à la fois, c’est-à-dire la parois sélectionnée et ses deux parois adjacentes.
Dans la partie supérieure, une bande jaune sera toujours visible pour indiquer quel mur est actif (donc celui sur lequel il sera possible d’effectuer des modifications et d’autres actions) et les flèches permettront d’activer les parois latérales.
Dans la fenêtre des propriétés, il y a des paramètres pour définir la couleur des lignes de contour des murs et le nombre de murs à afficher.
Revêtements : étendre pose aux parois
Avec un clic droit sur un mur dans la fenêtre de navigation, vous pouvez maintenant accéder à la fonctionnalité "Étendre la pose du mur".
Ensuite, avec un clic gauche sur les murs coplanaires qui vous intéressent, vous pouvez étendre le carrelage en continuant le joint et la texture du carreau.
(le fonctionnement est similaire à la commande "Étendre la pose" du sol). Regardez la vidéo !

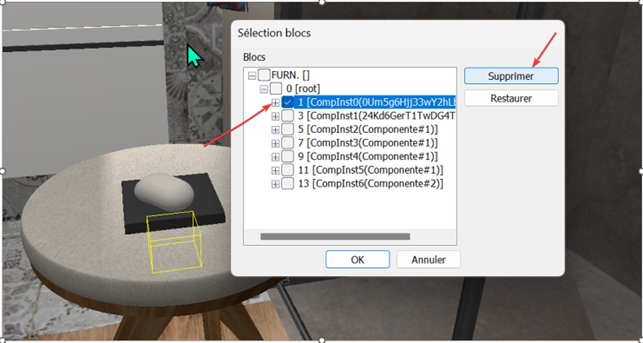

Ameublement : supprimer blocs individuels
Nouvelle fonction qui permet de sélectionner et supprimer les blocs individuels d’un meuble dans la Navigation.
Le meuble peut soit être déjà disponible dans la base de donnés de DomuS3D, soit être importé : clic droit sur l’élémentà Supprimer à Sélection blocs. Dans la fenêtre qui s’ouvrira nous pourrons voir les blocs de l’élément et sélectionner les nœuds qui groupent ses parties.
À ce point, il faudra cocher les cases qui correspondent aux parties de l’objet que vous voulez supprimer et confirmer avec le bouton "Supprimer". Regardez la vidéo !
Cette possibilité sera fondamentale pour une conception plus avancée et professionnelle, permettant d’importer également des éléments complexes, composés de plusieurs parties ou groupes d’articles.

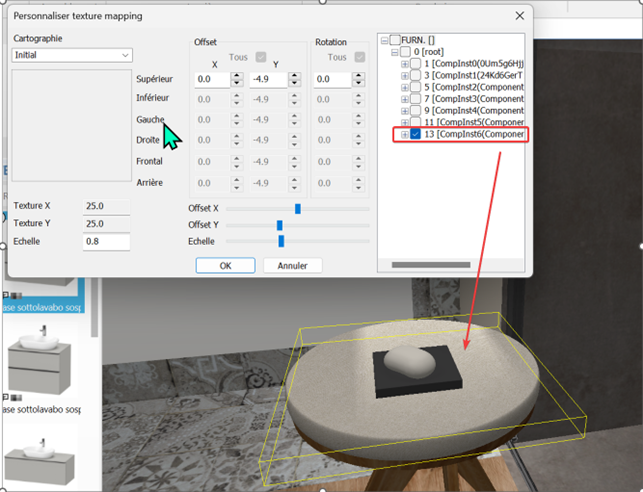

Matériaux: texture mapping
Cette commande permet de modifier le mapping de la texture sur les surfaces des éléments 3D.
Vous pouvez l’utiliser aussi bien sur des meubles déjà présents dans la base de données que sur des meubles importés.
De la fenêtre Navigation à clic droit sur l’élément sur lequel vous souhaitez appliquer le mapping -> “Texture Mapping”. Dans la fenêtre qui s’ouvrira vous pourrez afficher toutes les classes (blocs) de l’élément, en sélectionnant les nœuds qui grouppent les parties de l’élément.
À ce point, il faudra cocher la case qui correspond à la partie de l’objet à modifier.
En haut à gauche, vous pouvez sélectionner le mapping qui s’adapte le mieux sur la surface active et l’affiner en utilisant les curseurs offset et échelle.
Matériaux auto-éclairants : actualisations
Lorsque vous voulez créer un point lumineux surexposé sur un objet qui devrait émettre ou réfléchir une lumière intense, vous pouvez utiliser le matériau auto-éclairant.

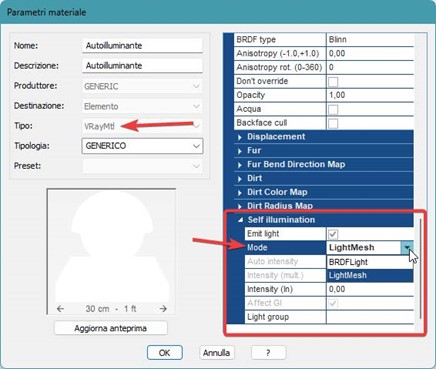

À partir de la version 2023 de DomuS3D, il y a deux différentes modalités de créer le matériau auto-éclairant: BRDFLight (aussi disponible dans la version 2022) et LightMesh.
Ce dernier paramètre permet de créer un matériau auto-éclairant plus performant et compatible avec le GPU. Il s’agit d’une VRayLight, c’est à dire une vraie lumière avec paramètres physiques; son intensité est géré en lumen (lm).

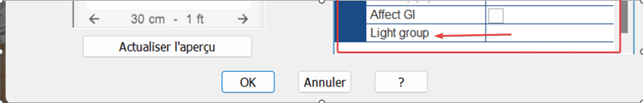

Il sera aussi possible de l’associer à un groupe pour la modifier en phase de post-production.
Rendu: plan de section

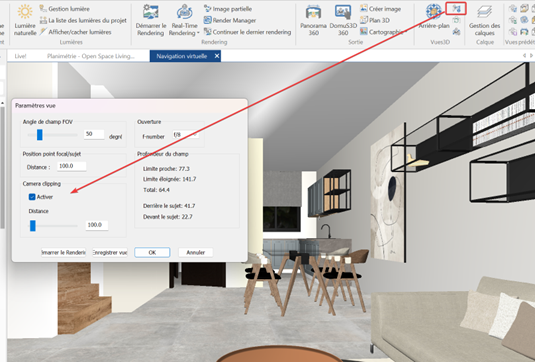

Grâce à cette fonction, vous pouvez placer la caméra à l’extérieur de la pièce, ce qui permet de cacher automatiquement toutes les parties de la scène situées entre le point de vue et le plan de section: tout ce qui coupe et/ou se trouve dehors le plan de section (par rapport au point de vue) reste visible. En savoir plus sur l’article.
Rendu: commande Wireframe (Toon)
Dans DomuS3D vous pouvez créer des rendus conceptuels en utilisant white render ou clay render (vus dans les articles précédents) et en ajoutant le paramètre “Toon”.
Une fois trouvé le point de vue de la Navigation, sélectionnez DéMARRER RENDU -> ouvrez les paramètres avancés -> activez l’option TOON.
Finalement, avec le paramètre Line Width vous pouvez régler l’épaisseur des lignes de contour des objets. Regardez la vidéo !

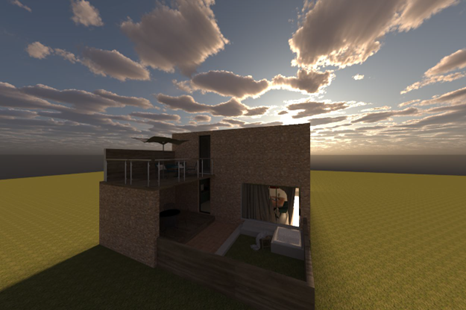

Rendu: modélisation procédurale des nuages
Avec l’introduction de V-Ray 6, vous avez à disposition la modélisation procédurale des nuages, pour les rendus qui utilisent le soleil comme source lumineuse, et pas les arrière-plans HDR.
La modélisation procédurale des nuages permet de reproduire l’effet d’un ciel nuageux et de choisir la quantité et la densité des nuages, en permettant également une meilleure gestion des surexpositions des arrière-plans.
Note: Les nuages ne seront pas visibles en Navigation Virtuelle mais seulement en rendu.
En savoir plus sur les paramètres qui permettent de créer et gérer cette nouvelle fonction et regardez la vidéo !

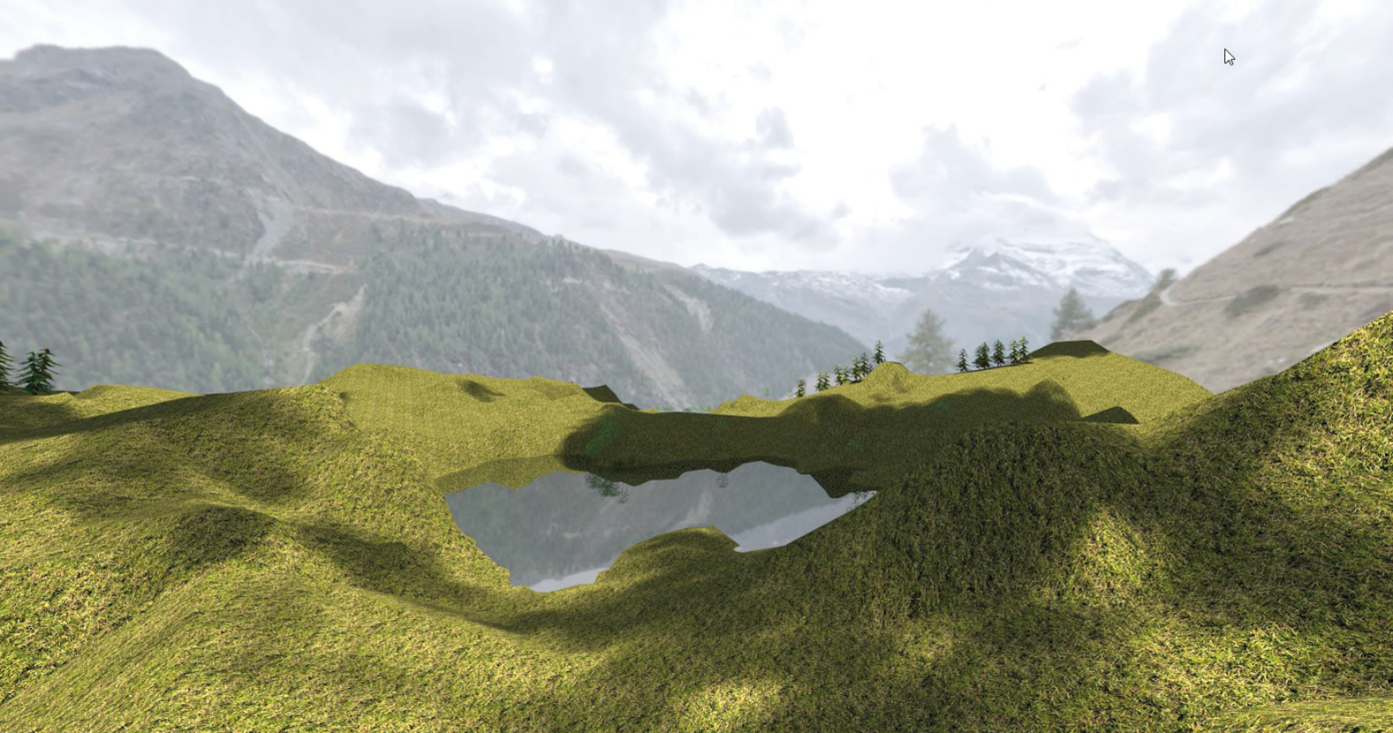

Rendu : nouveau ciel V-Ray
Dans DomuS3D il est possible de choisir parmi différents types de ciel, le nouveau PRG Clear Sky aussi, qui améliore l’atmosphère dans les situations de coucher et lever de soleil.
Pour sélectionner le type de ciel le plus adapte à la scène que vous souhaitez créer, il sera suffisant de choisir parmi les options disponibles dans Sky Model, dans la fenêtre de propriétés de la lumière naturelle.
Dans l’article suivant, vous pouvez approfondir toutes les solutions de ciel et de lumière naturelle.
Post-production : mise à jour lumières EXR
L’une des fonctionnalités les plus importantes du module de post-production est la possibilité d’agir sur le réglage des lumières EXR même après l’élaboration du rendu.
En fonction des paramètres de lumière naturelle, d’arrière-plan (sphérique ou HDR) et de lumières artificielles utilisés, nous obtiendrons différentes combinaisons de lumières EXR, qui dans la version 2023 ont été réorganisées pour une meilleure gestion.
Cliquez ici pour en savoir plus.

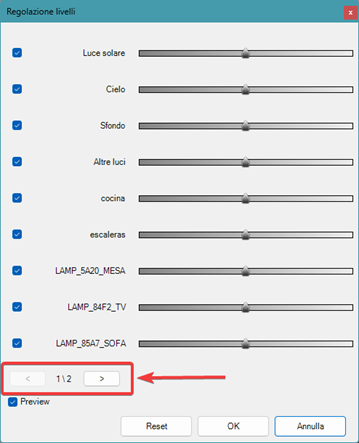

De plus, la fenêtre du groupe « lumières » s’ouvrira automatiquement sur plusieurs pages quand le nombre de lumières dans le projet dépasse 10.
Système et base de données
- L’importation des éléments .SKP a été étendue jusqu’à la version 2023.
- Mise à jours de processus d'importation des objets .3ds avec leurs materiaux et textures: ce passage évite le remplacement des textures avec le même nom, aussi appliquées sur des objets différents.

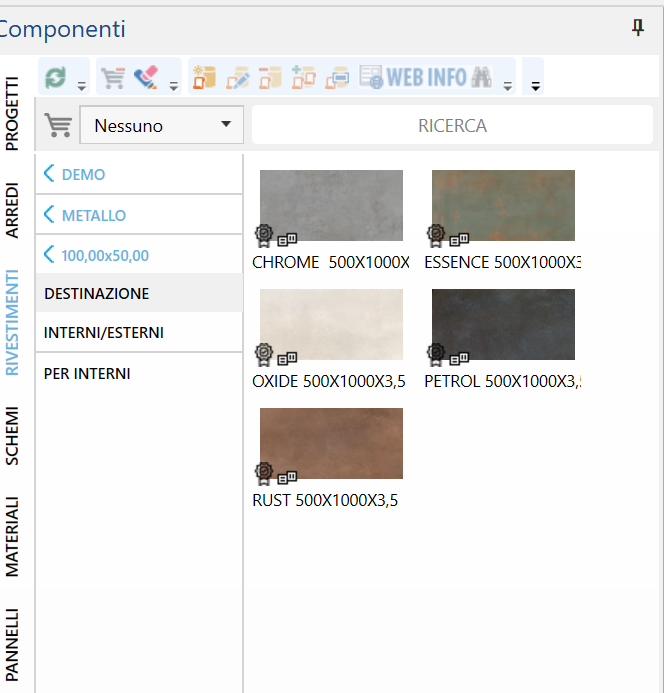

- Le nouveau champ Destination a été inséré pour le composant Revêtement (Pour intérieurs/Pour extérieurs/Pour intérieurs-extérieurs).
- Gestion du facteur d'échelle sur les écrans 4k dans la fenêtre de gestion des niveaux lumières.
- Possibilité de créer uniquement des matériaux V-Ray.
- Mise à jour et évolution continues du module des Meubles Modulaires. Par exemple, les listes de prix des entreprises sont en train d’être insérés.

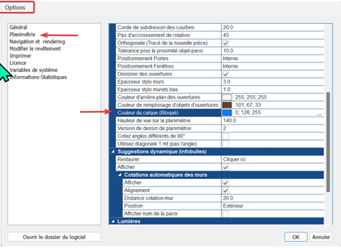

-Possibilité de personnaliser la couleur des objets insérés dans un calque bloqué. Disponible en ouvrant les Options du logiciel --> Planimétrie --> Couleur du calque (Bloqué).
Bugs connus et limitations:
Le mur 2D a été PROFONDÉMENT restructuré, avec l’objectif (atteint) de pouvoir activer la vue 2D de plusieurs murs au même temps, et l’objectif prochain (v. 2024) de pouvoir travailler sur plusieurs surfaces au même temps.
En raison de cette importante restructuration nous vous informons qu’il y auront des petites anomalies que nous n’avons pas encore pu corriger.
- L’objet mural 2D présente des défauts -> nous vous conseillons de les créer à partir du plan et, si nécessaire, d’utiliser les commandes de navigation "Déplacer/Pivoter/Dupliquer3D" avec le Gizmo. En savoir plus

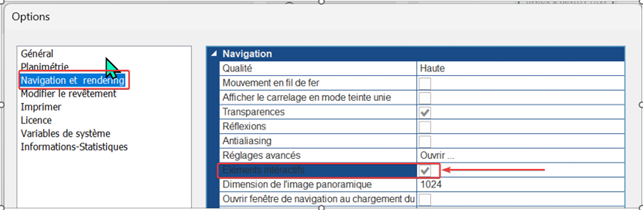

- Les portes et les fenêtres ne s’ouvrent pas dans la Navigation Virtuelle -> vérifier dans les options du logiciel que l’option "Éléments interactifs" soit activé.
