- a. Dans la fenêtre de Navigation, déplacer le point de vue pour visualiser la partie de la pièce avec le top (se rappeler d’entrer dans la pièce, car si vous êtes en dehors de la pièce vous allez revêtir les parois externes, ...).
- b. Ouvrir la section REVÊTEMENT dans la fenêtre des Composants et chercher le carreau que vous voulez appliquer sur la paroi.
- c. Sélectionner l’icône du revêtement (
), - de façon à spécifier que l’on veut revêtir les parois. Controller la valeur et la couleur du joint. Dans le champ Fichier Oriz insérer 4 : c’est le numéro de carreau que l’on désire installer dans la première section (également appelée bande) de la paroi. Dans le champ Destination sélectionner « Superficie » (de cette façon les carreaux seront appliquer seulement à cette paroi et non à toutes les autres parois de la pièce).Dans le champ ALIGNER sélectionner Centre, Maintenant il est possible de glisser le carreau et de le relâcher sur la paroi adjacente al top. Si la procédure a été exécutée correctement une première bande devrait apparaitre contenant 4 carreaux.
- d. Répéter pour rajouter 2 carreaux décoratifs sur la première (Controller que le champ Bande soi réglée sur Nouveau) et d’autres 4 carreaux identiques à celle de la première bande. Chaque fois que l’on crée une nouvelle bande sur la paroi devrait apparaitre la hauteur à laquelle la bande commence et finie, joint compris.
Si une erreur a été commise il est possible d’ annuler l’opération en éliminant la dernière bande. Pour pouvoir le faire utiliser cette touche
.

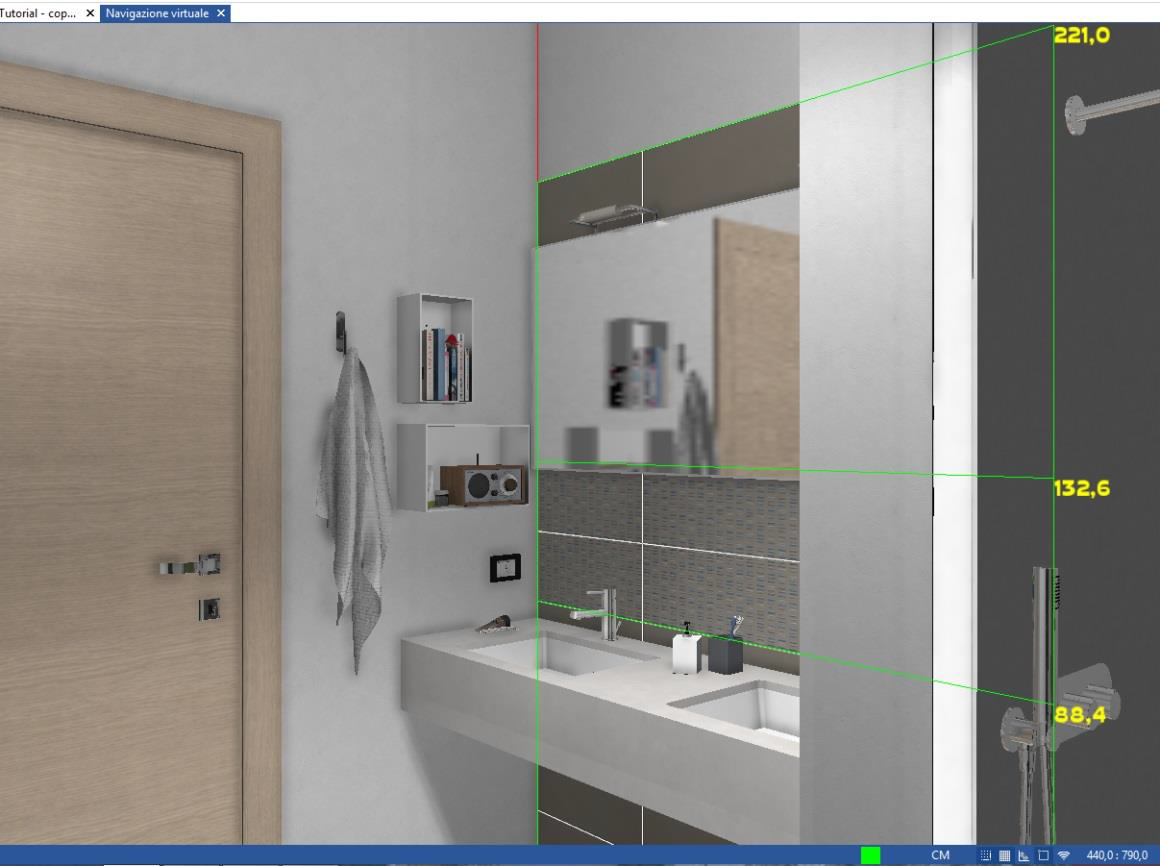

Le résultat obtenu devrait être similaire à celui illustré dans l’image suivante.
Sauvegarder le projet en sélectionnant la touche dans la partie haute de la Ruban (
)
ou alors en cliquant sur les touches du clavier Ctrl+S.
- e. Exécuter la même procédure pour revêtir les parois intermédiaires entre le top et le bac à douche (ayant utilisés 10 carreaux, cette valeur doit être saisie dans le champ Fichier Oriz. En outre il convient de déplacer le point de vue pour voir une paroi avant de la revêtir. A titre informatif, sur la plus petite paroi qui se trouve à côté du top les carreaux ont été alignés à droite donc les coupes seront alignées avec l’angle.

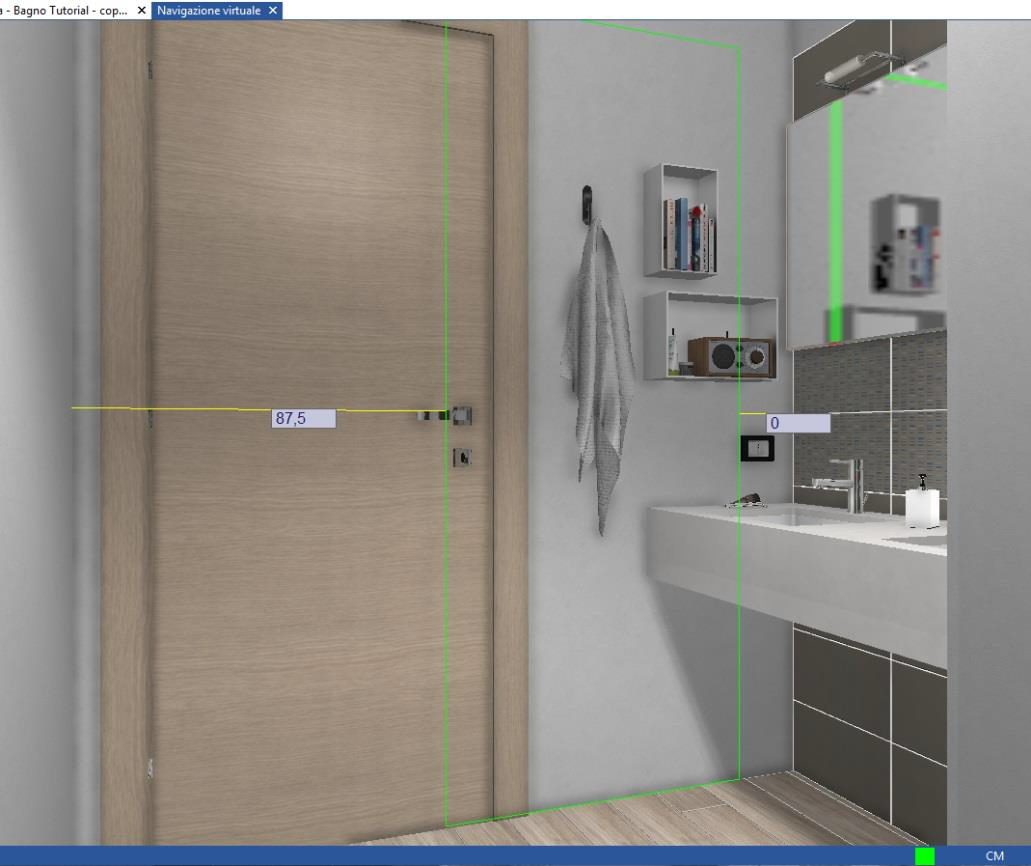

- f. Exécuter la même procédure également pour la paroi de la porte.
Sauvegarder le projet en sélectionnant la touche dans la partie haute de la Ruban ()
ou alors en cliquant sur les touches Ctrl+S.

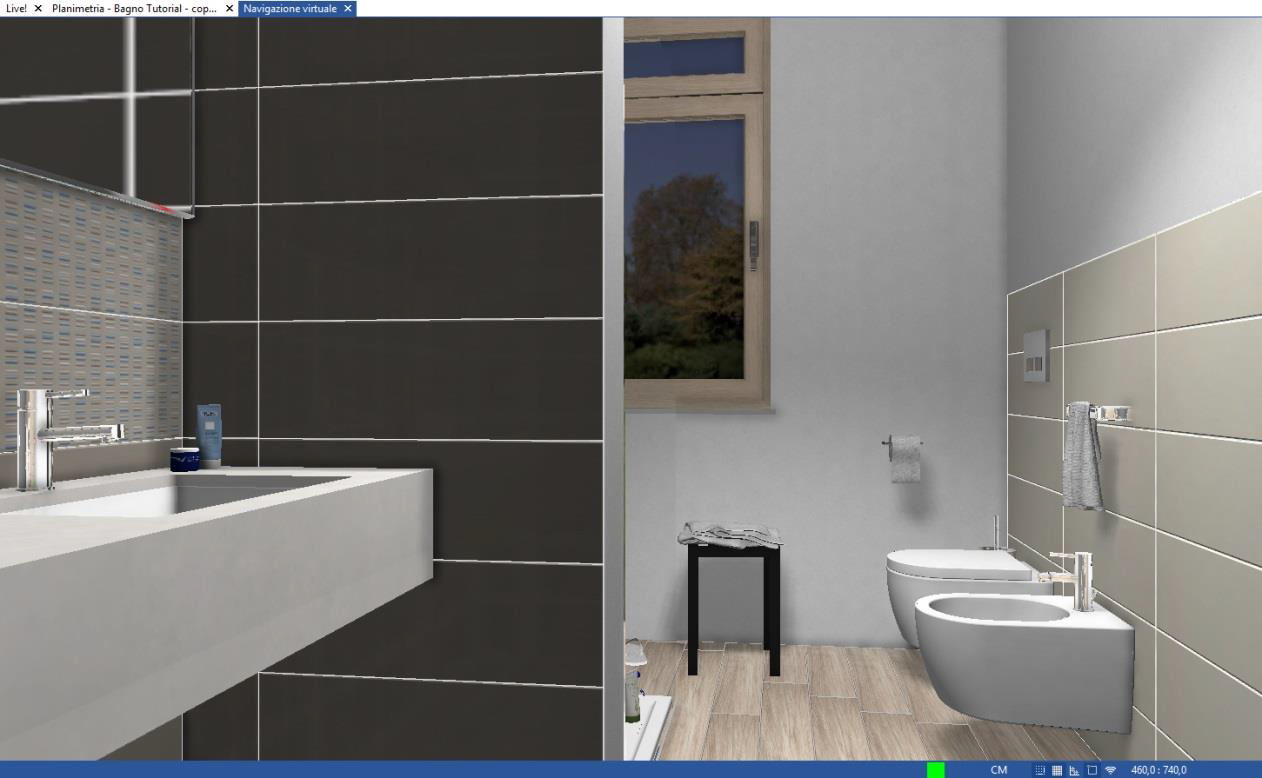

- g. Maintenant déplacer le point de vue de telle façon à visualiser la paroi adjacente au WC répéter la même procédure d’avant, en alignant à gauche les carreaux (utiliser une couleur différente des carreaux pour mieux distinguer les parois durant la navigation).
Revêtir l’angle du bac à douche :

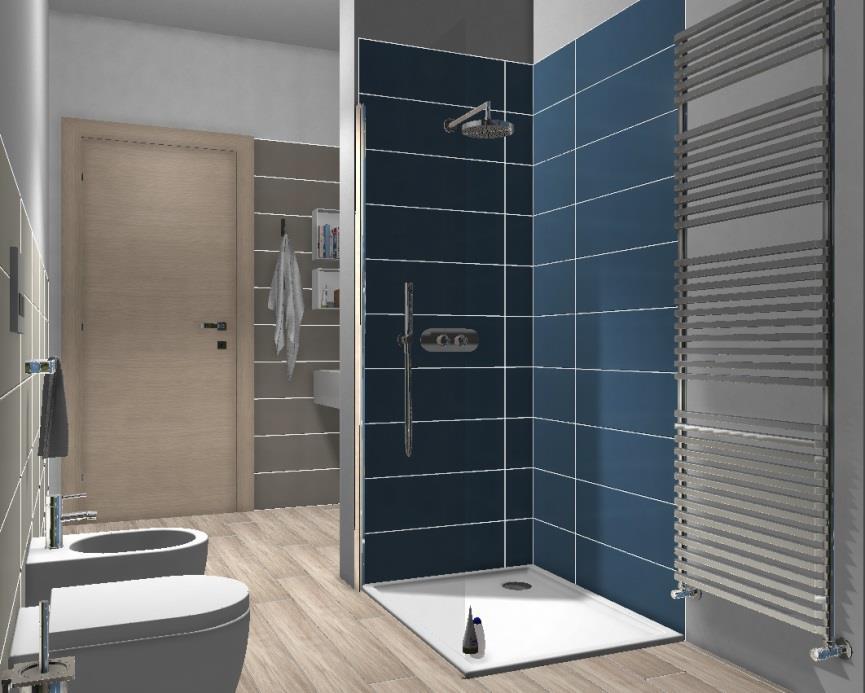

- h. Déplacer le point de vue de façon telle que l’on peut visualiser le bac à douche et l’angle entre les parois comme le montre l’image suivante, Si le bac à douche ne permet pas d’opérer, aller dans la fenêtre de la Planimétrie, cliquer avec la touche droite de la souris sur elle et sélectionner Cacher ( se rappeler de restaurer la visualisation à la fin).

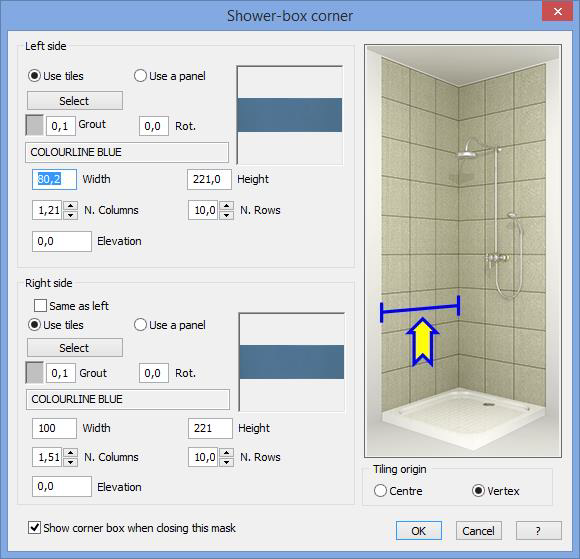

- i. Revenir dans la fenêtre de Navigation, cliquer avec la touche droite de la souris dans l’angle et sélectionner la commande Angle-Angle bac à douche.
- j. Sélectionner les carreaux à utiliser dans le panneau de droite et gauche du bac à douche, régler la valeur et la couleur du joint. Enfin Controller les dimensions du panneau du bac à douche sélectionné (voir image page suivante).
- k. Si le panneau de droite présente les mêmes dimensions que celui de gauche, il est possible de cocher sur la commande comme à gauche. Autrement régler les dimensions correctes du panneau.
Sauvegarder le projet en sélectionnant la touche dans la partie haute de la Ruban () ou alors en cliquant sur les touches du clavier Ctrl+S.
Cet article est valable pour les versions 2017 et suivantes
