Cette série d’articles guide l’utilisateur dans la création du premier projet dans DomuS3D. On part du début du procès de la création elle-même, en listant et décrivant de façon détaillé toutes les phases à suivre pour obtenir le résultat illustré dans l’image suivante (qualité de rendu avancé) :

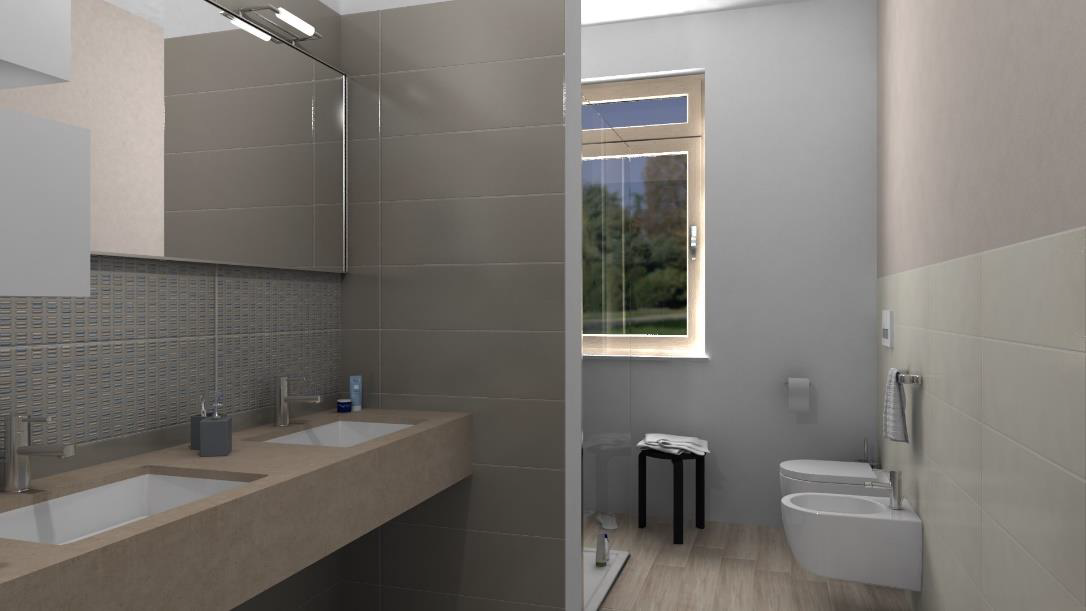

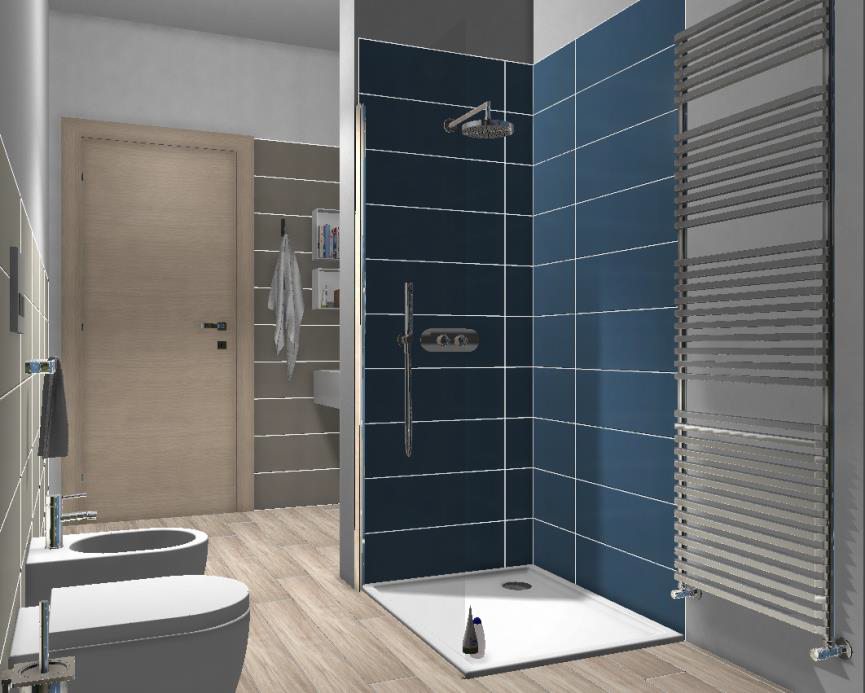

Il s’agit d’une salle d bain standard, avec une petite paroi qui sert de cloison entre le box douche (image successive, en qualité navigation) + aire de toilette et l’entrée où a été installé un double lavabo.
L’unité de mesure utilisée est celle réglée avec la procédure de configuration européenne, c’est-à-dire le centimètre. Ils existent différentes méthodes pour obtenir le même résultat durant le dessin du projet.
La description suivante doit être considérée seulement à titre de référence, il est possible d’obtenir le même résultat aussi de façons différentes (et même plus rapidement).

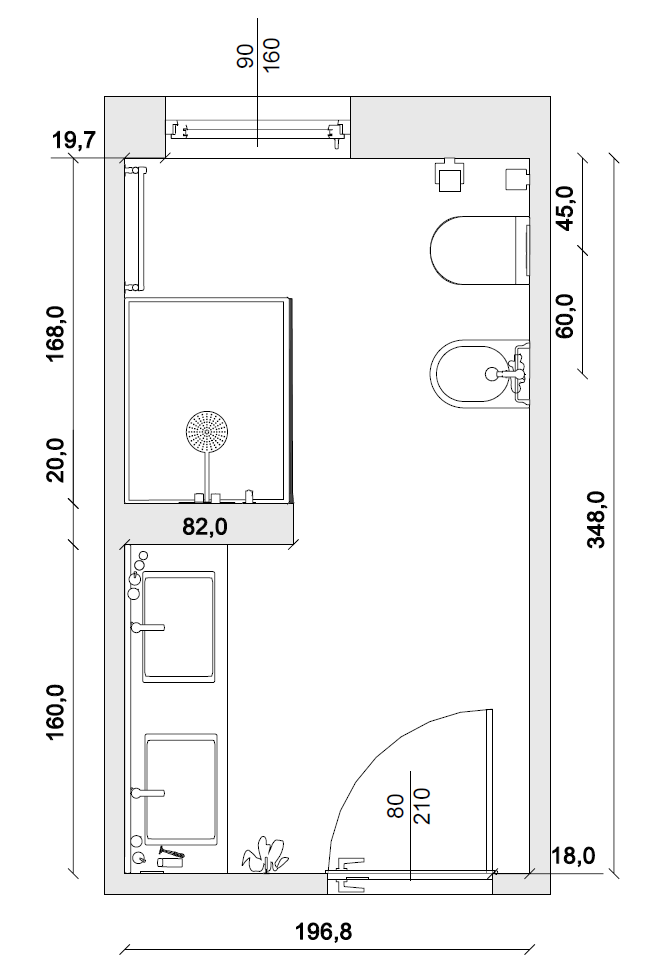

Ceci est la planimétrie du projet où il est possible annoter les dimensions et la position des objets.
1. Création du projet:
a. Sélectionner la commande Créer Pièce, dans la section Home de la Ruban ou alors Nouveau dans la Page Live!
b. Insérer les détails du projet (dans cette fenêtre l’unique champ obligatoire est le nom du client, il est conseillé de mettre un nom explicatif pour identifier au mieux le projet dans un deuxième moment) Cliquer sur OK
2. La pièce sera dessinée avec la méthode Main Libre
a. Clic gauche de la souris dans n’importe quel point du bureau pour fixer le premier point. Supposant de partir de l’angle en bas à droite cliquer avec la souris dans la région inférieure droite du bureau.
b. Cliquer sur la touche (O) du clavier pour activer la modalité orthogonale qui permet de dessiner avec précision les parois horizontales et verticales (ou alors sélectionner “Orthogonale” dans la barre d’état de l’application). Avec cette modalité, la souris indique la direction dans laquelle on désire dessiner la paroi, donc il suffira seulement saisir la longueur de la paroi et confirmer avec la touche Entrée du clavier. Pour dessiner la paroi qui contiendra la porte déplacer la souris sur le côté gauche du bureau et saisir la valeur 196.8 enfin appuyer la touche Entrée du clavier (note : une fois définie la direction avec la souris, la relâcher et ne plus la d*placer durant l’émission).
Quand on dessine, il est possible de zoomer la scène avec la roue de la souris ou alors il est possible d’effectuer des déplacements dynamiques (Pan) dans le bureau en tenant appuyé la roue de la souris et en déplaçant la souris.
Il est également possible de cliquer avec la touche droite de la souris et sélectionner la commande Eliminer point si l’on doit éliminer la dernière paroi
c. Déplacer la souris vers le haut et saisir 160 pour dessiner la paroi verticale gauche.
Appuyer la touche Entrée du clavier pour confirmer. Faire la même chose pour les parois manquantes, sauf la dernière
d. Pour fermer la planimétrie cliquer avec la touche gauche de la souris sur le premier angle qui l’on dessine ou alors cliquer avec la touche droite de la souris sur n’importe quel point du bureau et sélectionner la commande Fermer
e. Sauvegarder le projet immédiatement, en cliquant sur les touches Ctrl +S du clavier ou alors sur la commande de la Ruban Sauvegarder.
f. Pour modifier la hauteur des parois cliquer avec la touche droite de la souris sur une des parois internes et sélectionner la commande Hauteur. Saisir 270 et cliquer sur OK : La hauteur du projet est maintenant de 2 mètres et 70 cm
g. Cliquer avec la touche droite de la souris sur les parois supérieures (celle qui contiennent la fenêtre) et sélectionner la commande Largeur. Saisir 30 et cliquer sur OK.
Cet article est valable jusqu’à la version 2018
