7. Sol:
- a. Aller dans la fenêtre Navigation et choisir un point de vue où on peut voir la pièce de l’intérieur et que le sol soit visible
- b. Ouvrir la section SCHÉMAS de la fenêtre des Composants et exécuter la recherche pour "décalé".
- c. Sélectionner le schéma nominé Décalé 3 (ce schéma unit de façon occasionnel 3 formats différents. Dans la partie inférieure de la fenêtre des Composants sélectionner l’icône du sol (
) et contrôler que la destination soit réglée sur « Pièce active ». Controller également la valeur du joint et la couleur avant de procéder.

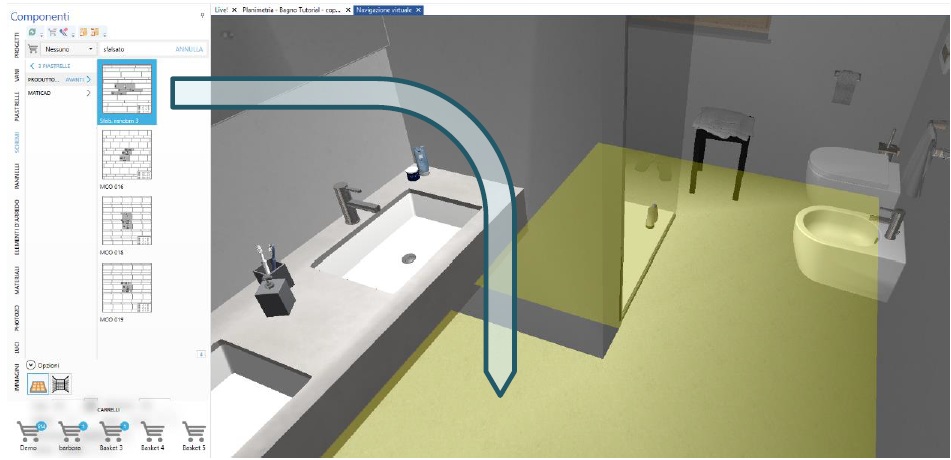

- d. Glisser le schéma et le relâcher sur le sol de la pièce.

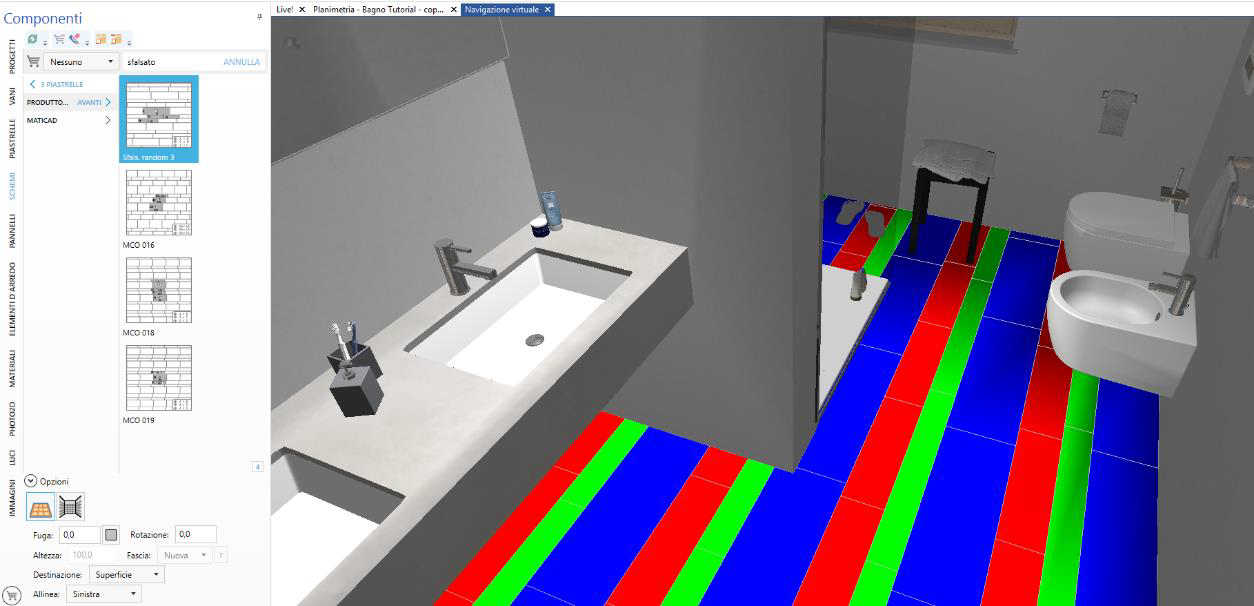

- e. Ce schéma est de type neutre (manques encore les carreaux) et les carreaux neutres (représentées par les couleurs forts dans le schéma de l’image suivante) seront vite remplacer les vrais. Ces schémas sont des paramètres et dynamiques, donc leur format s’adaptera automatiquement au format des carreaux que l’on ira à choisir. Aller dans la section REVÊTEMENTS dans la fenêtre des Composants, chercher les carreaux désirés en feuilletant les collections, les producteurs et / ou les formats (différemment, si vous savez le nom ou le code, continuer en utilisant le champ Recherche pour le retrouver le plus rapidement).
- f. Activer la modalité "Remplacez le carreau répété"
, donc glisser l0image du carreau et la relâchée sur une des fissures du schéma. Relâcher la touche gauche de la souris pour positionner le carreau.
- g. Faire la même chose pour les carreaux manquants (deuxième et troisième) en faisant attention à relâcher le carreau sur les couleurs manquantes et restantes (fissures). Dans le projet échantillon il a été appliqué le même carreau aux trois fissures pour exploiter la répétition occasionnelle, même si avec ce schéma il est possible de sélectionner des formats compatibles).
- h. Modifier le joint du sol en cliquant avec la touche droite de la souris sur le sol et en sélectionnant la commande Changer joint.
- i. Pour déplacer la position initiale des carreaux, déplacer le point de vue pour focaliser sur le nouveau point initial. Cliquer sur la touche droite de la souris sur le sol et sélectionner la commande Modifier position pause, Enfin, déplacer le point vert sur le nouveau point initial et confirmer ce choix en cliquant avec la touche gauche de la souris sur celui-ci.
Sauver le projet en sélectionnant la touche dans la partie haute de la Ruban () ou alors en cliquant sur les touches du clavier Ctrl+S.
Cet article est valable pour les versions 2017 et suivantes
