Dentro del entorno de Edición Avanzada del Plano puedes usar los comandos CAD (línea, polilínea, arco, rectángulo) para definir o modificar la planimetría existente.
NOCIONES BÁSICAS, capas y mobiliario
NOCIONES BÁSICAS

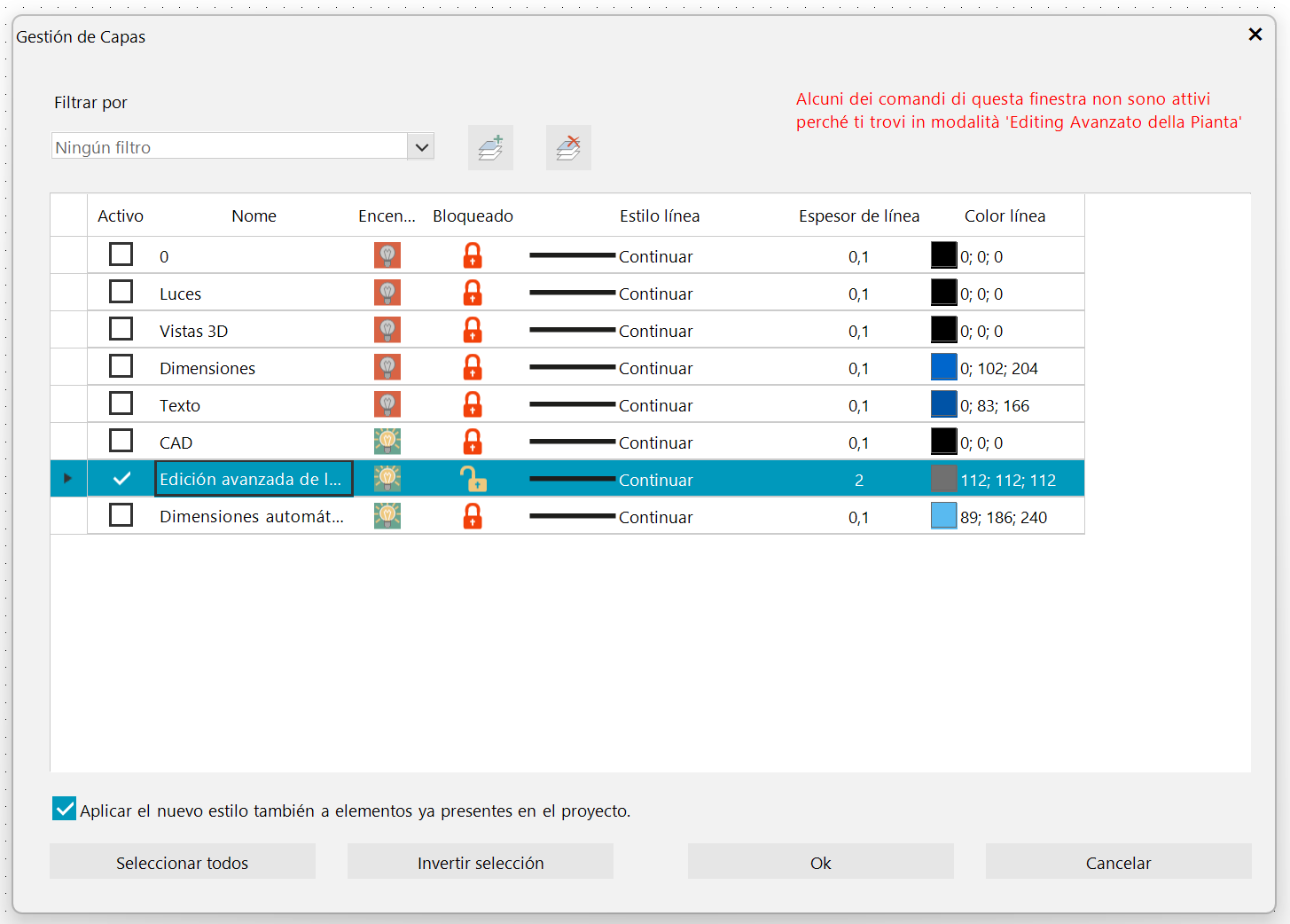

Layer/Capa: Cuando te encuentras dentro de la Edición Avanzada del Plano, se activa una Capa/Layer específica (¿qué son las Capas o Layer? haz clic aquí para profundizar en este tema) y todos los demás se congelan temporalmente. De hecho, al entrar en la gestión de layers verás que algunos comandos no están activos (por ejemplo, no puedes crear nuevos layers ni desbloquear layers ya congelados).
Puedes, sin embargo, encender o apagar los layers que necesites para trabajar.

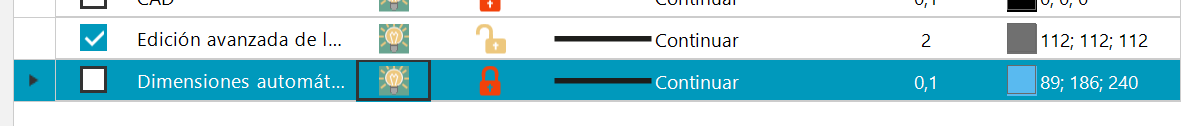

DomuS3D crea automáticamente también un nuevo layer “Dimensiones automáticas (EAP)” que por defecto está activado y donde se asocian todas las cotas de las paredes que se crean durante la definición de la estancia (la presencia del layer te permite ocultar estas entidades).
Mobiliario: En caso de que accedas a esta funcionalidad partiendo de una planimetría amueblada, todo el mobiliario (incluyendo aperturas, puertas y ventanas) se oculta y/o “congela” y los posibles revestimientos (de pared y suelo) no son visibles.

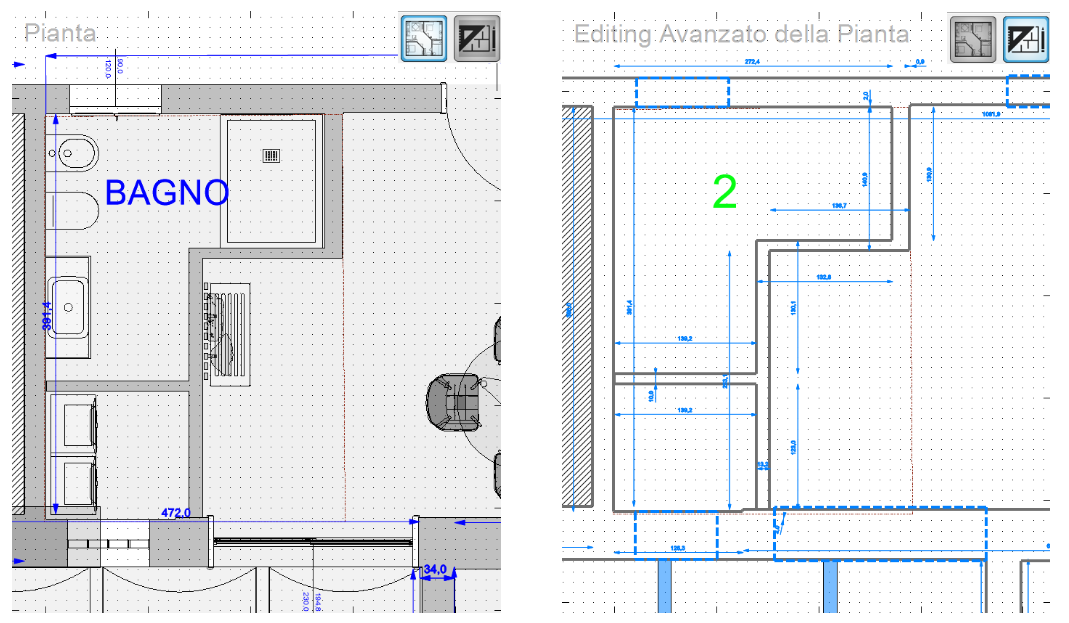

VISUALIZACIÓN PLANTA ESTÁNDAR VISUALIZACIÓN EDICIÓN AVANZADA DEL PLANO
En el momento en que modificas la pared en la que hay un hueco (puerta o ventana), el programa intentará actualizar también la visualización. Al volver a la Planta Estándar, si es posible, todos estos elementos serán restaurados.
DISEÑO DEL PLANO
Comienza trazando en primer lugar el perímetro exterior de toda la estructura de la multiestancia. Dentro de este entorno, los controles CAD no están activos desde el inicio. Debes seleccionar el comando deseado en la barra multifunción.
En caso de que uses el comando polilínea, el programa utiliza una coloración diferente. Las polilíneas cerradas (que definen la estancia) se colorean en gris, mientras que las polilíneas abiertas/segmentos se colorean en naranja. Para facilitar el proceso de dibujo, con el comando activo, haciendo doble clic la polilínea se cierra automáticamente.
NB: El color por defecto de las polilíneas cerradas se puede modificar desde Opciones > Planimetría (desde la Ribbon).

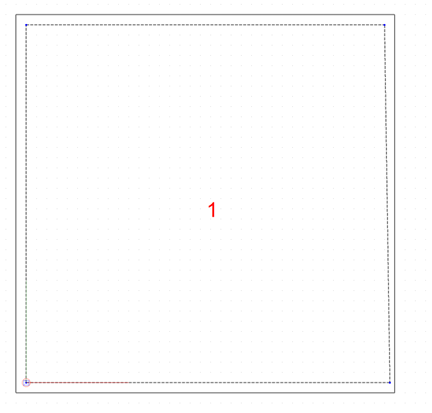

Cada vez que defines un espacio cerrado, el programa inserta automáticamente un número en su interior (de esta numeración queda excluido el perfil exterior que contiene a los demás). No es necesario trazar una polilínea continua para definir la estancia: también los segmentos abiertos, una vez cerrados, pueden convertirse en estancias. Tras definir la planimetría, confirma las operaciones pasando al entorno de Planta Estándar (para más información consulta el artículo: Cómo salir de la Edición Avanzada del Plano).
MODIFICACIÓN DEL PLANO

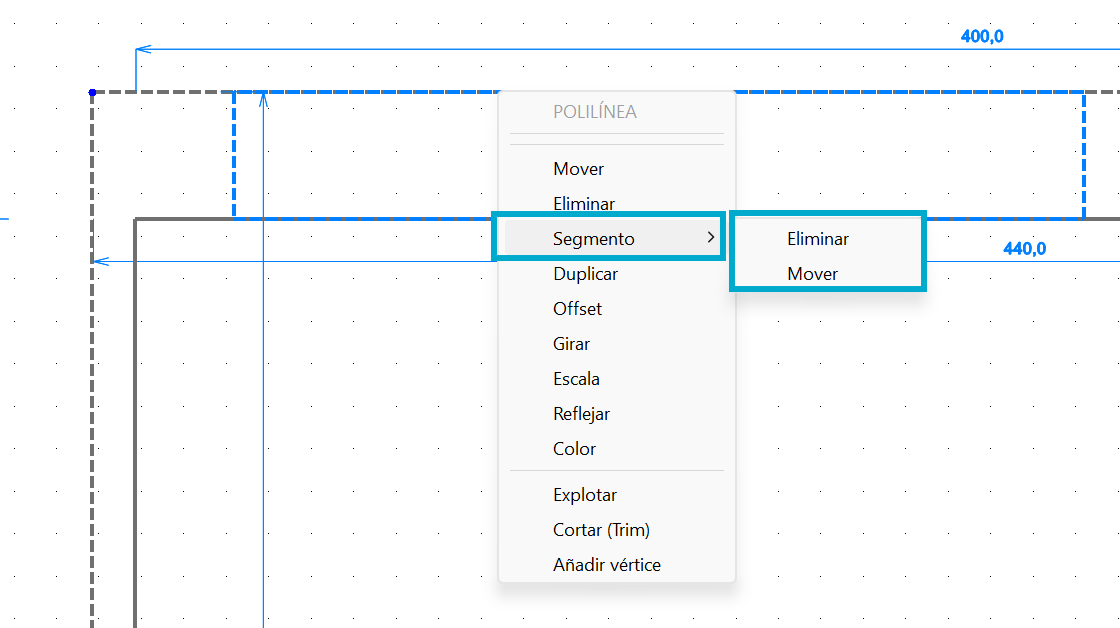

En cualquier momento puedes modificar la planimetría recién dibujada actuando directamente sobre la polilínea que define la estancia. Si colocas el cursor sobre un segmento y haces clic con el botón derecho del ratón, aparece un menú contextual que te permite actuar tanto sobre la polilínea como sobre el segmento individual.
En detalle puedes:

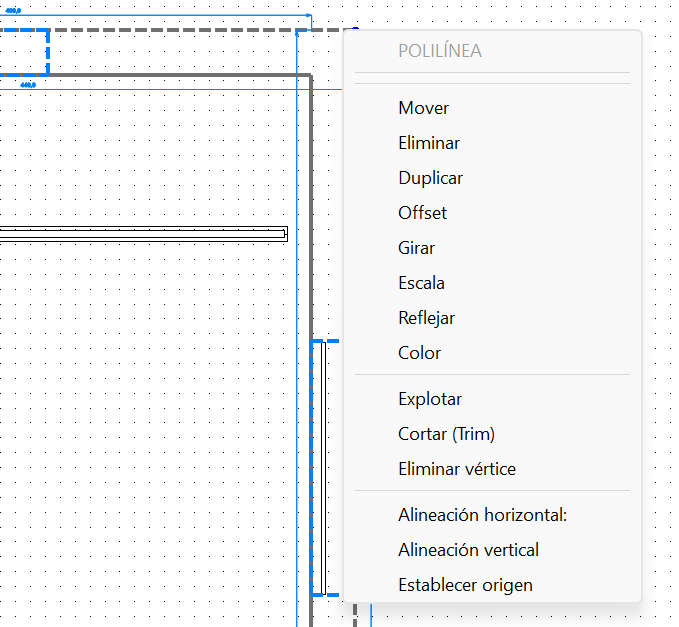

- Añadir un vértice al segmento seleccionado, eliminar un vértice existente o alinearlo horizontal o verticalmente respecto al nuevo punto
- Cambiar el origen de la estancia (el origen se indica con un círculo rojo)
- Eliminar/mover solo un tramo de la polilínea. Esto te permite modificar la forma o revisar las dimensiones de la estancia. El movimiento queda limitado dentro de la propia polilínea, igual que ocurre en Planta Estándar con los muros de una estancia. Eliminando un segmento puedes cambiar completamente la forma de la estancia añadiendo nuevos segmentos que cierren el perfil abierto.
CASOS PARTICULARES

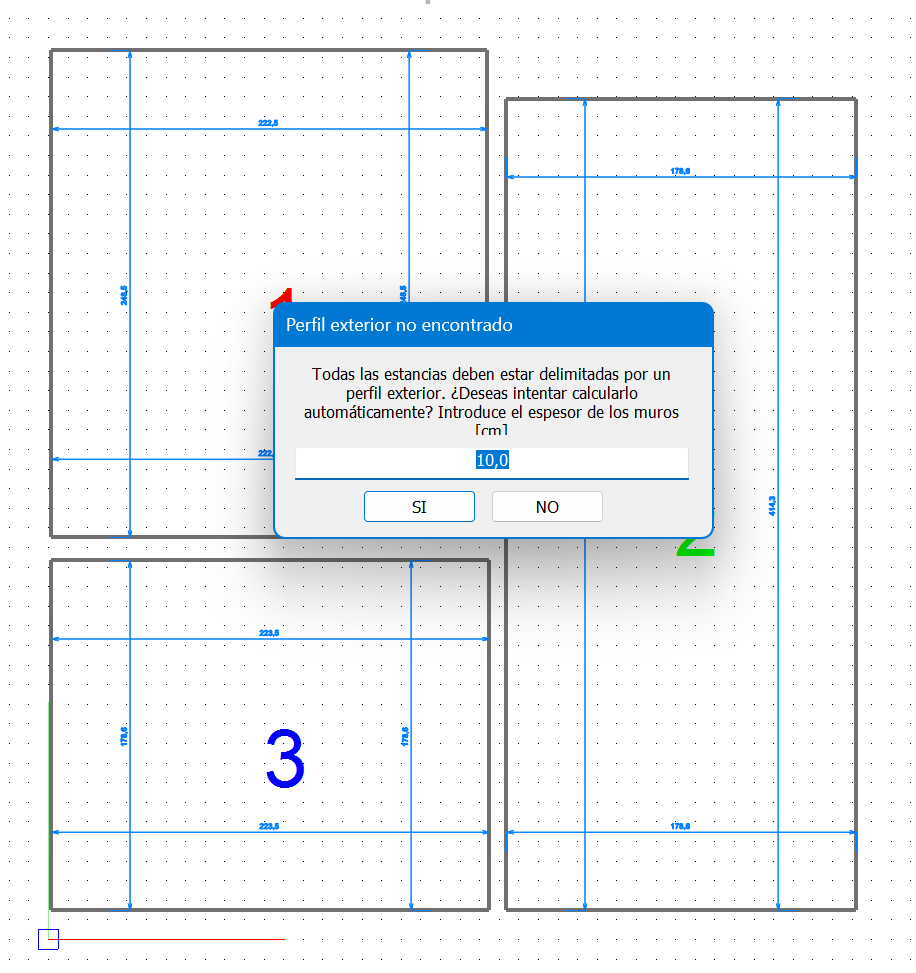

En el caso de que hayas definido las distintas estancias, pero no hayas trazado el perfil exterior que las engloba, al pasar al entorno de Planta Estándar el programa mostrará un mensaje específico para preguntarte si deseas intentar crear automáticamente dicho perfil:
Se te pedirá indicar el espesor de los muros y, al pulsar “SÍ”, se intentará la creación automática. Si pulsas “NO”, deberás dibujarlo manualmente.
Atención: la unidad de medida depende de la que esté activa en ese momento en las opciones.
Esta funcionalidad todavía está en fase de desarrollo y funciona principalmente en el caso de planimetrías estándar. En caso de que dos estancias tengan una distancia mayor que la establecida en el cuadro de diálogo, actualmente el perfil exterior no se calcula.
Las posibles columnas en el centro de la estancia creadas con el comando CREAR PILARES son interpretadas por el programa como estancias (la Edición Avanzada interpreta el perfil de la columna como una polilínea cerrada) y, en consecuencia, al volver a Planta Estándar el programa señalará un problema (no se pueden crear estancias anidadas). En este caso, se recomienda dibujar los pilares centrales como elementos de obra, que luego podrás revestir o modelar a tu gusto.
Este artículo es válido para la versión 2026 y posteriores
