Al acceder a la Edición Avanzada de Planos, las ventanas de navegación o de muros 2D que tengas abiertas se cerrarán automáticamente.
Existen varias maneras de acceder a este entorno:
- Al crear un proyecto nuevo y vacío
- Dentro del mismo plano
- En el caso de un proyecto con varias habitaciones
- Una vez finalizado el trazado de habitaciones con Inteligencia Artificial
Edición Avanzada de Planos desde un proyecto nuevo y vacío

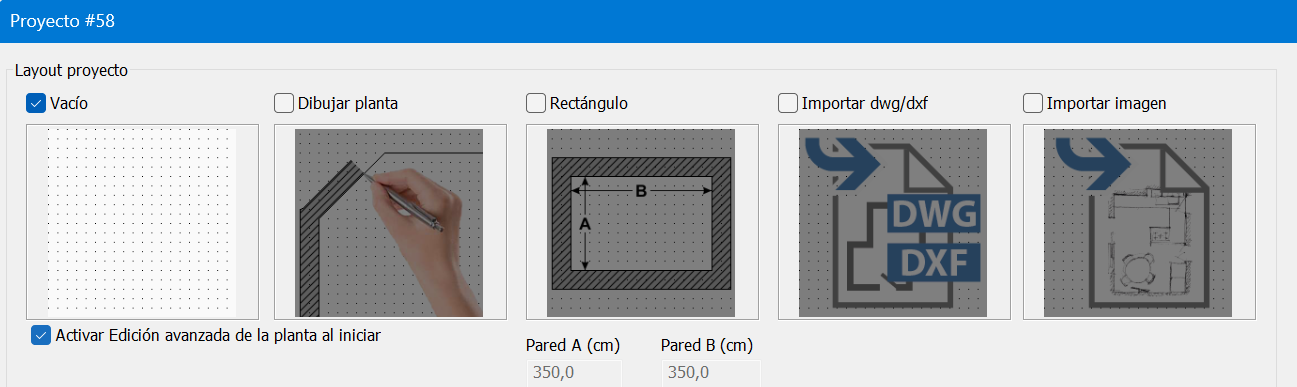

En la ventana de creación de un nuevo proyecto, al seleccionar "Vacío" y marcar "Activar la edición avanzada de planos al inicio" (ver imagen a continuación), podrás acceder directamente al nuevo entorno y comenzar a crear nuevas habitaciones de inmediato.
Edición Avanzada de Planos desde un plano estándar
Dentro del plano, tienes dos maneras de acceder al nuevo entorno:
- Seleccionando el icono de la derecha
en la barra de herramientas situada en la esquina superior derecha del plano.

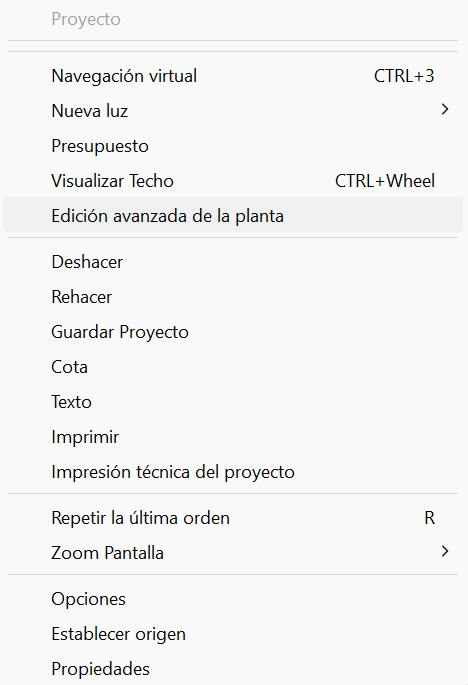

- Al hacer clic con el botón derecho en un espacio vacío del proyecto y seleccionar el comando "Edición Avanzada de Planos":
En ambos casos, al acceder al nuevo entorno, te encontrarás con una de las siguientes situaciones:
- Si el plano contiene habitaciones, estas se convierten en entidades CAD para que puedas modificar sus contornos mediante los comandos CAD de la cinta de opciones. Una vez finalizados los cambios y tras confirmar tu regreso al entorno de Plano estándar, se recrea todo el plano, conservando la información sobre revestimientos y mobiliario.
ATENCIÓN: Ten en cuenta que la información sobre el techo y las propiedades de la habitación (nombre) no se conservan.
- Si el proyecto está vacío, puedes crear el plano en el nuevo entorno utilizando entidades CAD.
- Si existen varios grupos de habitaciones, solo las del grupo "activo" se convertirán en entidades CAD.
- Si importaste un archivo DWG/DXF, el plano será visible, pero estará "congelado" (la capa aplicada a las distintas entidades está congelada), lo que te permitirá trazar los diferentes espacios y convertirlos en habitaciones.
Edición Avanzada de Planos para grupos de varias habitaciones

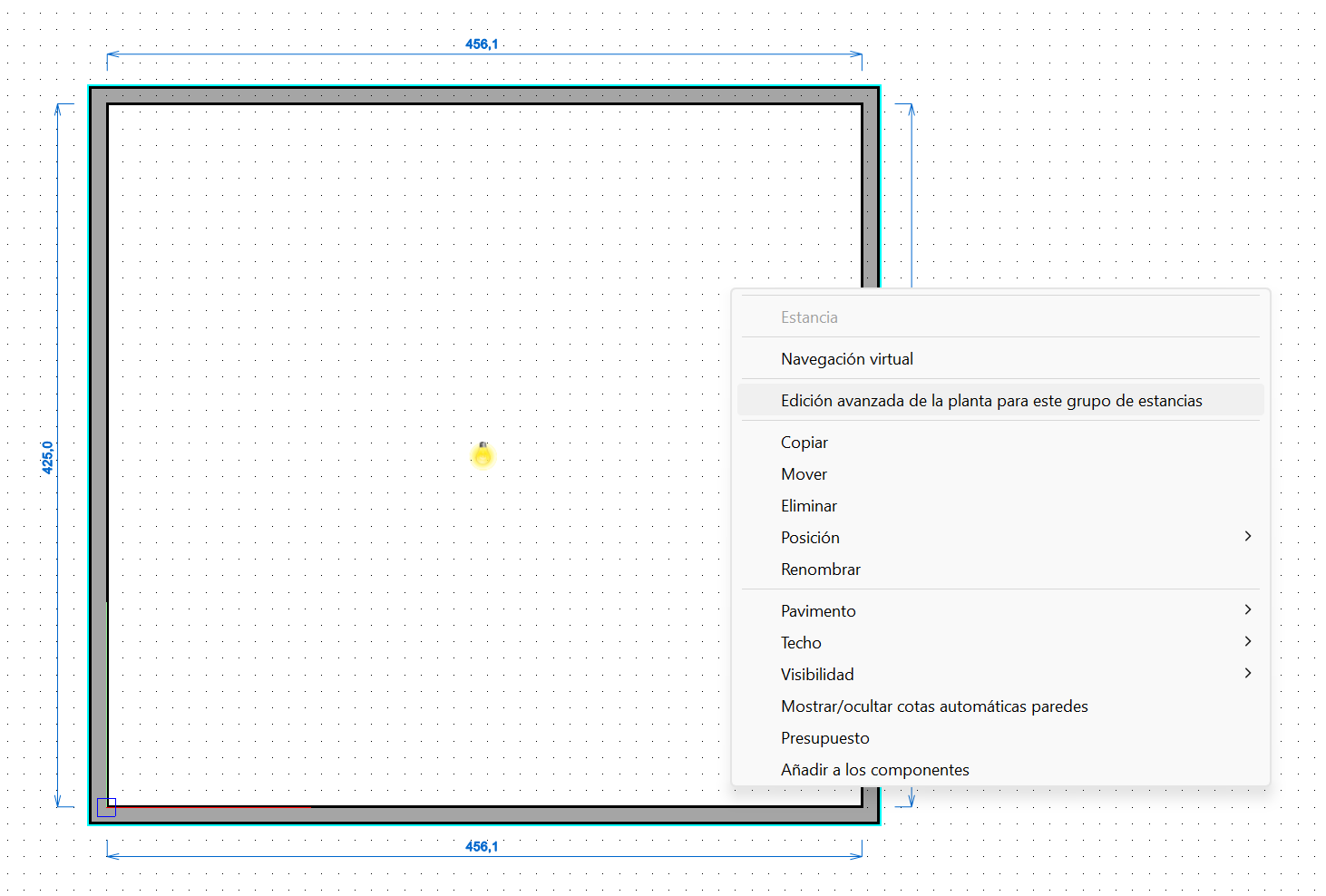

Puedes acceder a la Edición Avanzada de Planos directamente desde el menú contextual de la habitación seleccionada. Al hacer clic con el botón derecho en una habitación de un grupo de varias habitaciones, se muestran los siguientes comandos:
Al seleccionar el comando "Edición avanzada de planos para este grupo de habitaciones", solo el grupo de habitaciones que contiene la seleccionada se convertirá en entidades CAD editables. Todas las habitaciones de los demás grupos no seleccionados se "congelan" y se muestran como entidades CAD bloqueadas, lo que te recuerda su presencia, pero no se superpondrán con las nuevas entidades CAD que definas. (NOTA: Al salir del entorno para volver al plano estándar, estas habitaciones se restauran sin cambios).
Al hacer clic en el botón de la barra de herramientas de la vista de plano, accedes a la edición avanzada solo para el grupo de habitaciones cuyo espacio estaba activo en el plano estándar.
Edición avanzada de planos después de "Importar con IA"
Si deseas importar automáticamente el plano de tu apartamento mediante inteligencia artificial, al hacer clic en el comando correspondiente en la cinta de opciones, accedes automáticamente a la edición avanzada de planos. En este caso, las entidades CAD reconocidas por la IA se convierten en habitaciones, y puedes continuar editando y añadiendo las habitaciones que faltan o ajustando las reconocidas por la IA.
Este artículo es válido para la versión 2026 y posteriores.
