Puedes utilizar estas herramientas para dibujar el plano de tu proyecto, objetos 3D, áreas revestibles, tiras LED y muchos otros elementos aprovechando las funcionalidades de ajuste y otras opciones de las herramientas CAD para una precisión óptima. Es importante saber que estas herramientas pueden usarse en cualquier momento dentro del proyecto, ya sea en el entorno Planta Estándar o en el entorno Edición Avanzada. Estos elementos se asocian, excepto el Texto y la Cota, en la capa CAD correspondiente (para más información consulta el artículo Gestión de capas).

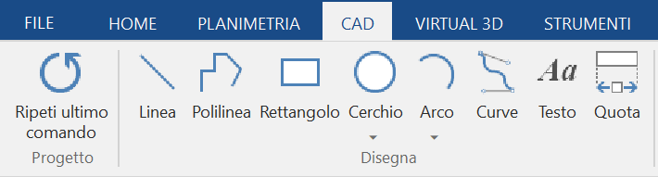

Dentro del proyecto, desde la vista planta o desde una de las vistas 2D (piso 2D o pared 2D) abre la pestaña CAD de la barra multifunción. Ver imagen siguiente
Aquí encontrarás varios comandos útiles:
- Línea: selecciona el comando Línea y establece el primer punto con el botón izquierdo del ratón o escribiendo las coordenadas, luego presiona Enter en el teclado. Establece el segundo punto usando el ratón o ingresando la longitud de la línea y el ángulo respecto al eje X. En caso de que necesites dibujar líneas horizontales o verticales, puedes activar el modo Orto que limita el cursor a moverse solo a lo largo de los ejes X e Y. Para salir del modo de dibujo, presiona la tecla ESC en el teclado o haz clic con el botón derecho y selecciona el comando Terminar presente en el menú contextual. Puedes modificar una línea seleccionándola y arrastrando el nodo azul a una nueva posición.
- Polilínea: este comando te permite dibujar polilíneas abiertas o cerradas. Para facilitar el dibujo, cuando el ratón pasa sobre una polilínea o un rectángulo, se muestran cuadraditos verdes en correspondencia con los vértices. Puedes interrumpir o cerrar el comando en cualquier momento. Si después de cerrar el comando y trazar una silueta cerrada, la aplicación te preguntará si quieres usarla para crear un vano, un objeto o un área revestible. Están disponibles varios comandos de modificación (tanto en el entorno Planta Estándar como en el entorno Edición Avanzada).
- Rectángulo: dibuja un rectángulo con el botón izquierdo del ratón o ingresando las coordenadas del primer punto, la longitud y la anchura. Confirma los valores presionando Enter en el teclado. Puedes modificar el rectángulo como una línea, arrastrando sus nodos o líneas.
NOTA: durante el uso de los comandos:
- línea;
- polilínea;
- rectángulo;
se muestran las proyecciones desde los puntos de ajuste.
Esto te permite alinearte más fácilmente con los vanos o elementos ya presentes.
-
Círculo: puedes utilizar diferentes opciones para dibujar esta entidad según tus necesidades.
- Centro, Radio: es el método más simple y más usado. Especifica el centro y luego ingresa la longitud del radio.
- 2 Puntos (2P): El círculo se define especificando dos puntos que determinan el diámetro.
- 3 Puntos (3P): El círculo se dibuja pasando exactamente por tres puntos especificados en la pantalla.
-
Arco: los métodos para dibujar un arco son:
- Punto-punto-radio: especifica los puntos inicial y final y el radio del arco.
- 3 puntos: Establece tres puntos consecutivos para definir el arco.
- Tangente-punto-radio: Selecciona una línea existente como tangente, luego establece el punto inicial, el radio y la extensión del arco.
Curvas (Spline): mediante el comando puedes dibujar splines, cuya forma está determinada por puntos consecutivos. Haz clic con el botón derecho para terminar, cerrar, continuar o cancelar el dibujo de la spline. Puedes modificar la spline enganchando y arrastrando sus nodos.

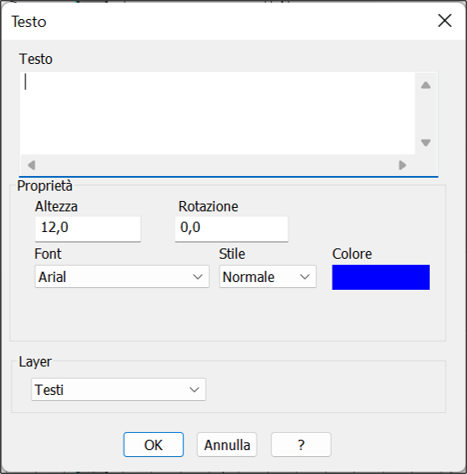

- Texto: puedes insertar un texto en cualquier posición del proyecto. Después de seleccionar el punto inicial aparece una máscara en la que puedes especificar la información necesaria (desde la altura del texto, la fuente y el estilo, etc.). El texto, a diferencia de las otras entidades, se asocia automáticamente a la capa Textos (sin embargo, puedes modificar la asociación dentro de la máscara).
-

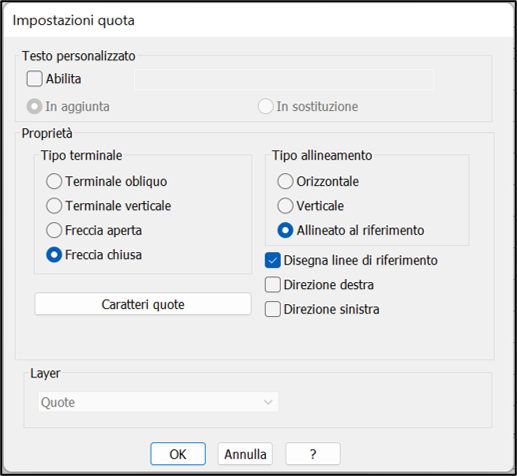

Cota: después de completar el plano del vano, puedes crear automáticamente las líneas de cota para las paredes. Al hacer clic en el comando presente en la barra multifunción aparece la máscara en la que puedes especificar el tipo de alineación eligiendo entre horizontal, vertical o alineado con la referencia (adecuado para medir elementos inclinados). Puedes especificar otra información relacionada con el estilo (por ejemplo, el tipo de terminación a usar y la presencia o no de las líneas de referencia). Las entidades de cota se insertan en una capa específica llamada Cotas.
Artículos relacionados:
Este artículo es válido para la versión 2026 y posteriores
